通俗一点说,电缆桥架是保护电缆用的,里面放电缆,起到保护作用。
敷设电缆线不是用线槽就可以了吗?电缆桥架是专门用于敷设大口径电缆而用,电线才是用线槽来敷设。所以电缆桥架通常在一些安全性要求高的环境下出现。电缆桥架跟镀锌线槽外观形状是一样的,只不过是规格尺寸不同。宽度为200mm以上的为“电缆桥架”;宽度为200mm以下的为“镀锌线槽”
一、电缆桥架型式及品种的选择

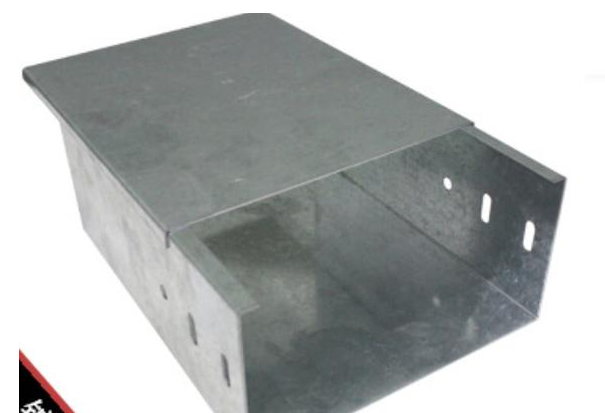

1、需屏蔽电气干扰的电缆网路或有防护外部(如:有腐蚀液休,易燃粉尘等环境)影响的要求时,应选用(FB)类槽式复合型防腐屏蔽电缆桥架(带盖)
2、强腐蚀性环境应采用(F)类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料,提高桥架及附件的使用寿命,电缆桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

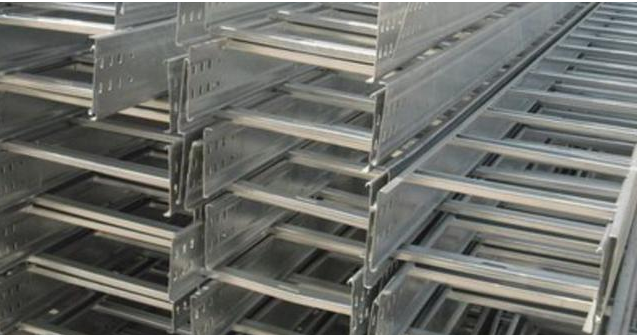

3、除上述情况外,可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
4、在公共通道或户外跨越道路段,底层梯级的底部宜加垫板或在该段使用托盘。大跨距跨越公共通道时,可根据用户要求提高桥架的载荷能力或选用行架。
5、大跨距(>3m)要选用复合型桥架(FB)。
6、户外要选用复合环氧树指桥架(F)。
二、电缆桥架规格选择
1、为防止缆桥架的规格尺寸偏大或偏紧,《民用建筑电气设计规范》(JGJ16-2008)中规定:“电缆总截面积与托盘内横断面积的比值,电力电缆不应大于40%;控制电缆不应大于50%。”
2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。
3、支、吊架规格的选择,应按桥架规格、层数、跨距等条件配置。并应满足荷载的要求。
4、要求桥架防火的区段,必须采用钢制或不燃、阻燃材料。
5、选用桥架的步骤:
(1)确定桥架宽度、层数、支撑点的型式和间距、以及电缆在各层桥架上的分布。
(2)计算每层电缆的均布荷载(kN/ m2),初步确定桥架的型号、规格。
(3)按最大的电缆总均布荷载值来验算桥架强度
