测试电缆种类： 8P8C:UTP、E6P6C:TELCOM CABL、USB COAXIAL、F(S)TP BNC:COAXIAL
LCD显示屏特点：点阵式128x64 尺寸：48x32mm
单位:米（METER）、英尺（FEET）、码（YARDS）
测试电缆**大长度： 350m
准确率：2% （±0.5m或±1.5ft）
电源规格：DC 9V电池
耗电：工作电流≤15mA
体积：149×66×23mm 净重：140g
包装：吸塑+彩盒 重量：600g/pc
工作温度/湿度： 0℃－50℃/20％-70％

联系人：王先生 13818624135

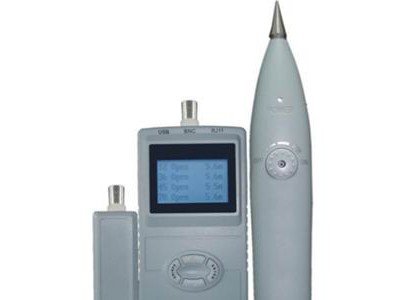

8868系列数字液晶显示网络电缆测试器是本公司经过多年的研发与测试、拥有自主的知识产权、多项**的产品。产品性能**国际同类产品水平，具有 低功耗、环保、高效率等特点。采用普通AAA电池，插入电缆自动测试，支持单机测试、双机同步显示测试、提高效率 。时尚、灵巧、坚固的外观设计。

一、单机测试：打开电源开关，将双绞线两头分别插入本机M、L插座，测试仪LCD屏显示TEST(ING)，自动进行测试。
LCD屏数字不跳时，显示的结果为电缆连接的情况。

二、双机使用方法：用两台相同的机器，按“MODE”键2秒以上,设定其中一台为“S(LSVE)”,另一台为“M(ASTER)”即可进行测试。 将电缆两端都插入机器标有“M”的端口（此方法适合远程测试)。机器自动测试定位后会在各自LCD屏 显示测试结果，各屏的定义:上一排线号为M自己一端，下排线号为S另一端。

三、LCD屏状态解释：
1.MISWIRE ：接线错误；有电缆接错，开路短路时均显示。
2.OPEN ：开路；有电缆开路，并在相应的电缆号下无显示 。
3.SHORT ：短路；有电缆短路，并在相应电缆号跳动，下面无显示。
4.RESEVED ：交叉线对，有电缆1&2,3&6,4&5,7&8中有任何一对接反时显示。
5.UTP:无屏蔽电缆，0无显示。
6.FTP:有屏蔽电缆，0有显示。

四、警告！
本测试仪禁止测试带电压的网络线和电话线，否则将严重烧坏本机。
本测试仪采用AAA电池，若发生LCD屏暗，请更换电池。
RJ45头铜夹片没完全压下时不能测试。否则将会使端口**损坏！
无注明RJ11的端口 ，禁止测试电话连线(RJ11)。否则将导致机器**损坏！
本产品有LCD屏，不可乱丢乱扔，以免损坏LCD屏部。
