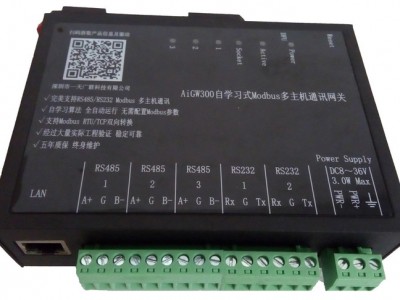

AiGW300是功能强大的智能Modbus多主机网关产品，基本架构采用32位CPU和32M内存，集成3个工业级保护的串口端口，其中1、2口为RS232/RS485两用设计（切换使用），第3口固定为RS485口。集成1个10/100Mpbs以太网网口，DC8～36V供电，工业级四层PCB设计，支持壁挂式安装耳和DIN30导轨两种安装方式。

AiGW300具备自学习算法，全自动运行，可主动轮询缓冲下位机数据。多主机同时读写下位机时及多主机云服务通讯时，无需手动配置任何Modbus参数，并且可达到不低于直连的实时性能。

AiGW300支持下列通讯方案：
1、 2个串口主机和多个以太网主机同时读写一个串口下位机或总线模式。
2、 可直接替换集线器的“智能Modbus交换机”模式，替换后，在无需修改任何软件、硬件前提下，可立即实现多主机同时读写下位机功能。
3、 可直接替换普通串口服务器的“串口共享服务器”模式，替换后，在无需修改任何软件、硬件前提下，每个串口都支持多主机同时读写。
4、 普通串口服务器模式

上述的多主机通讯模式中，以太网口固定作为主机接口，同时支持Modbus TCP和Modbus RTU协议。每个串口均支持多个以太网主机通过TCP/IP连接同时读写数据，总计可支持高达256个主机TCP/IP连接同时读写数据

产品支持“一天广联Modbus多主机云服务”，此服务可支撑全国范围的多主机同时读写Modbus RTU总线。并且系统具备主机鉴权、控制权限划分、下位机管理等。

AiGW300已经广泛的应用于：智能供暖系统、智能电站、综合配电柜系统、多上位机DCS系统、代替串口服务器、代替集线器、代替通讯管理机、旧系统扩展等各类项目。

串口下位机可以是任何厂家Modbus RTU设备,例如电表、水表、数据采集器等。

串口主机可以是任何厂家的PLC、触摸屏，电脑软件等，只要支持Modbus RTU协议的即可通讯。

网口主机可以是任何支持Modbus TCP、Modbus RTU的触摸屏、组态软件、PLC等。

1、两个串口主机和多个以太网主机同时读写一个串口下位机或总线模式

下图为常见的单主机控制系统，数据无法共享，存在数据孤岛的问题。

下图为加入AiGW300网关后，可立即扩展出2个串口主机、100个以太网主机、6个云服务主机。

AiGW300具备自学习算法，全自动运行。多主机同时读写下位机时及多主机云服务通讯时，无需手动配置任何Modbus参数，并且可达到不低于直连的实时性能。

AiGW300出厂时默认为此模式，并且所有串口波特率均为9600,n,8,1。如果主机、与上位机的串口也是9600,n,8,1，则不需要做任何设置，按照下图方法连接即可工作。

如果主机也需要使用以太网Modbus TCP协议进行通讯，只要将AiGW300的IP修改为与主机一个网段，然后主机直接连接至AiGW300的502端口即可进行通讯。

2、“智能Modbus交换机”模式，直接替换集线器，立即实现多主机同时读写多下位机数据。

“智能Modbus交换机”模式可直接替换现有的集线器，无需修改现有的软件和下位机硬件，可使现有系统立即具备多主机读写能力，并且可成倍提高轮询效率，减小轮询延迟，隔离总线错误数据。

由于传统的RS485总线是半双工通讯，导致主机每次轮询只能读写一个下位机的数据，所以通讯速度会随着下位机数量增加而逐渐变慢。而普通的RS485集线器只相当于提升总线驱动能力，只能增加下位机数量，而对提升通讯速度无任何帮助。

下图为传统的主机直连下位机方式

下图为传统的主机经过集线器连接多台下位机的方式，集线器只能增加下位机数量，并不能提高通讯速度和主机数量。

下图中，使用AiGW300网关直接替换串口集线器，使系统立即具备多主机同时读写能力。并且网关的3个串口可以同时轮询下位机数据，所以可以将通讯速度提高3倍。
如果以传统方式全部轮询一次下位机需要3秒，那么在采用AiGW智能网关后，可将轮询时间减小为1秒

如下图所示，此方案在接线方式上与传统的串口集线器相同，但是可以实现多主机同时读写多个下位机总线，并且可以达到不低于直连的实时性能。

连接方法如下，其中3口和网口接主机，1、2口接下位机，并且2个下位机端口都分配了地址码范围。

3、“串口共享服务器”模式，直接替换普通串口服务器，每个串口都支持多主机同时读写数据。

此模式下，AiGW300接线方式、软件使用方式与普通串口服务器相同。但“串口共享服务器”模式可以实现每个串口都支持多台主机同时读写数据。

普通的串口服务器，为每个串口建立1个或多个TCP/IP连接，即使可以建立多个TCP/IP连接，由于受串口通讯限制，这些连接无法同时读写1个串口下位机总线。

下图的普通串口服务器每个串口只能允许一个主机读写数据。

而AiGW300的“串口共享服务器”模式可以打破这种限制，通过为每个串口都建立自学习式主动轮询线程的方式，实现了每个串口可以建立多个TCP/IP连接，并且这些连接可以并发的读写下位机总线数据。

因此AiGW300可以直接替换串口服务器，立即使系统具备多主机通讯能力，而无需改变现有的接线及主机软件。

功能框图如下：

“串口共享服务器”默认的端口分配如下，每个端口都支持并发32个TCP/IP连接同时读写下位机数据。
串口1～3分别对应6020～6022端口，每个端口可并发支持32个TCP/IP连接。

例如，多个主机可以都连接至6020端口，同时读写串口1的下位机总线数据。AiGW300每个端口支持32个TCP/IP连接，可支持32个主机同时与串口1通讯。为了兼容传统的COM口通讯软件，可以在电脑上使用Xframe软件映射出虚拟COM口，提供给电脑软件使用。

4、普通串口服务器模式。

AiGW300的普通串口服务器模式，相当于一个标准的3口串口服务器，此模式仅用于兼容，无法发挥AiGW300产品的智能Modbus多主机通讯功能。

5、AiGW300智能网关与一天广联Modbus多主机云服务整合方案

AiGW系列智能网关产品均提供“一天广联Modbus多主机云服务”30天免费体验，体验期间的所有功能均无限制。如需体验“一天广联Modbus多主机云服务”，请联系我公司。

一天广联Modbus多主机云服务，是同时包括云服务器、Modbus多主机云网关软件、数据传输硬件、前期调试、后期运维的一站式产品。

其产品设计目标是，使现有的或新建的Modbus RTU串口系统，立即具备先进的云端多主机通讯功能。

此服务可支撑全国范围的多主机同时读写Modbus RTU总线。并且系统具备主机鉴权、控制权限划分、下位机管理等管理特性。

此产品基于自学习式算法研发，全自动运行，无需设置手动任何Modbus参数，即可实现通过云端多主机同时读写Modbus RTU下位机数据。并具备故障隔离，优化通讯等各类算法。也可解决主机端软件通讯在遇到故障设备时容易卡顿的问题。

此产品在实现各类云服务功能的同时，也做到了与现有系统的完全的无缝兼容，可以有效的保护用户资产。

其体现在：

1、 完全兼容组态软件，无论是正在运行的还是新编写的组态软件，只要支持Modbus TCP、Modbus RTU通讯协议均可立即使用此产品，而无需做任何修改。其他任何支持Modbus TCP、Modbus RTU的主机软件，也同组态软件一样，可立即使用此云服务产品，无需做任何修改。可以做到对用户软件资产的完全保护。

2、兼容Modbus RTU串口产品，使数以亿计的Modbus电表、水表、温控器等相关设备立即具备云端多主机读写能力，而无需修改任何硬件，可以做到对硬件资产的完全保护。

3、不影响现有主机通讯，只需在Modbus RTU串口总线上连接一个AiGW系列智能网关，即可支持现场主机（如PLC、HIM、电脑等）与云端同时通讯，而无需修改任何现有的软件和硬件。

4、在增减设备时，完全不需要手动设置任何Modbus参数。在实际应用时，是透明的存在，不需要用户做任何干预。
5、Modbus多主机云服务软件也可以在局域网、VPN网络内使用，如需在这两类网络内使用，请联系我公司。

下图为一天广联Modbus多主机云服务的功能说明
