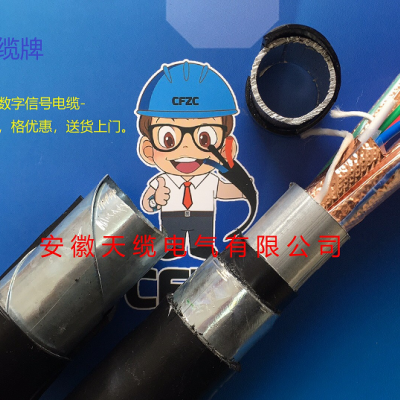

SPTYWPL23-8B-内屏蔽数字电缆B型
手机页面二维码 浏览次数：89600
SPTYWPL23铁路内屏蔽数字信号电缆B型·安徽天缆电气长期供应。产品功能介绍:本产品适用于铁路信号系统（ZPW-2000A轨道电路制式）中有关设备和控制装置之间的联接，可实现1MHz（模拟信号）、2Mbit/s（数字信号）、额定电压交流750V或直流1100V及以下系统控制信息与电能的传输。选用不同的品种可较好满足铁路电气化和非电气化区段的使用。其中内屏蔽电缆的屏蔽线组具有良好的组间屏蔽性能，可提高线组间的抗干扰能力。
SPTYWPL23-B型 SPTYWA23 SPTYWPA23铁路数字信号电缆·安徽天缆电气有限公司长期供应。
产品介绍：
产品名称型号规格:
| 品种 | 型号 | 名称 | 规格 |
| 铁路数字信号电缆 | SPTYW03 | 皮-泡-皮物理发泡聚烯烃绝缘聚乙烯外护套铁路数字信号电缆 | 4～61芯 （导体线径1.0mm） |
| SPTYW23 | 皮-泡-皮物理发泡聚烯烃绝缘钢带铠装聚乙烯外护套铁路数字信号电缆 | ||
| SPTYWA23 | 皮-泡-皮物理发泡聚烯烃绝缘综合护套双钢带铠装聚乙烯外护套铁路数字信号电缆 | ||
| SPTYWL23 | 皮-泡-皮物理发泡聚烯烃绝缘铝护套双钢带铠装聚乙烯外护套铁路数字信号电缆 | ||
| 内屏蔽铁路数字信号电缆 | SPTYWP03 | 皮-泡-皮物理发泡聚烯烃绝缘聚乙烯外护套内屏蔽铁路数字信号电缆 | 12A～48A 8B～33B （导体线径1.0mm） |
| SPTYWP23 | 皮-泡-皮物理发泡聚烯烃绝缘钢带铠装聚乙烯外护套内屏蔽铁路数字信号电缆 | ||
| SPTYWPA23 | 皮-泡-皮物理发泡聚烯烃绝缘综合护套双钢带铠装聚乙烯外护套内屏蔽铁路数字信号电缆 | ||
| SPTYWPL23 | 皮-泡-皮物理发泡聚烯烃绝缘铝护套双钢带铠装聚乙烯外护套内屏蔽铁路数字信号电缆 | ||
| 注： 1.具有低烟无卤阻燃性能的电缆在上述标准型号前加“WDZC-”。 2.具有防白蚁性能的电缆在上述标准型号前加“FBY-”。 | |||
产品功能介绍:
本产品适用于铁路信号系统（ZPW-2000A轨道电路制式）中有关设备和控制装置之间的联接，可实现1MHz（模拟信号）、2Mbit/s（数字信号）、额定电压交流750V或直流1100V及以下系统控制信息与电能的传输。选用不同的品种可较好满足铁路电气化和非电气化区段的使用。其中内屏蔽电缆的屏蔽线组具有良好的组间屏蔽性能，可提高线组间的抗干扰能力。
电缆的使用环境温度为-40℃～ 60℃。
电缆导体长期工作温度不应超过 70℃。
电缆敷设环境温度不应低于0℃。
电缆的允许弯曲半径：非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍；内屏蔽电缆应不小于电缆外径的20倍。
电缆敷设范围：非铠装塑料护套信号电缆敷设在槽道和管道中，能承受一般的机械外力；铠装型信号电缆敷设在土壤、槽道和管道中，能承受较大的机械外力。
综合护套信号电缆的理想屏蔽系数不大于0.8；铝护套信号电缆的理想屏蔽系数不大于0.3。 SPTYWPL23内屏蔽数字电缆B型
