背板带宽（Gbps）	-
长度/外形尺寸	-
传输速率	10Mbps/100Mbps
电源电压	220V
端口数	24
功耗	-
模块化插槽数	2
质保	一年
OEM	不可OEM
传输模式	全/半双工自适应
品牌	h3C

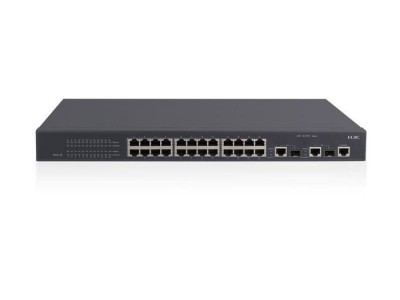

型号	S3100V2-26TP-SI

H3C S3100系列千兆以太网交换机是H3C公司秉承IToIP理念设计的二层线速智能型可网管以太网交换机产品，具有千兆上行、可堆叠、无风扇静音设计、完备的安全和QoS控制策略等特点，满足企业用户多业务融合、高安全、可扩展、易管理的建网需求，适合行业、企业网、宽带小区的接入和中小企业、分支机构汇聚交换机。
H3C S3100-SI系列千兆交换机目前包含型号：
S3100-8C-SI：8个10/100base-TX以太网端口，1个GE/FE扩展槽位；
S3100-16C-SI：16个10/100base-TX以太网端口，2个GE/FE扩展槽位；
S3100-26C-SI：24个10/100base-TX以太网端口，2个GE/FE扩展槽位；
S3100-8T-SI：8个10/100base-TX以太网端口，1个10/100/1000base-T以太网端口；
S3100-16T-SI：16个10/100base-TX以太网端口，1个10/100/1000base-T以太网端口；
S3100-26T-SI：24个10/100base-TX以太网端口，2个10/100/1000base-T以太网端口；
S3100-8TP-SI：8个10/100base-TX以太网端口，1个10/100/1000base-T以太网端口和1个1000base-X SFP千兆以太网端口（Combo）；
S3100-16TP-SI：16个10/100base-TX以太网端口，2个10/100/1000base-T以太网端口和2个1000base-X SFP千兆以太网端口（Combo）；
S3100-26TP-SI：24个10/100base-TX以太网端口，2个10/100/1000base-T以太网端口和2个1000base-X SFP千兆以太网端口（Combo）；
S3100-52TP-SI 48个10/100base-T以太网端口，2个10/100/1000base-T以太网端口和2个1000base-X SFP千兆以太网端口
特点：
1.  千兆上行、线速交换
H3C S3100系列千兆交换机具有19.2Gbps的总线带宽，为所有端口提供二层线速交换能力，同时支持千兆上行，满足当前多业务融合对高带宽的需求。
2.  完备的安全控制策略
H3C S3100系列千兆交换机支持802.1x认证，在用户接入网络时完成必要的身份认证，支持MAC地址和端口等多元组绑定、广播风暴抑制和端口锁定功能，保证接入用户的合法性。
支持跨交换机的远程端口镜像功能（RSPAN），可以将接入端口的流量镜像到核心交换机（例如S9500/7500）上，在核心上启动网流分析（Netstream）功能，对监控端口的业务和流量进行监控、优化部署和恶意攻击监控。
支持DHCP Snooping(侦听)功能，通过建立和维护DHCP Snooping绑定表实现侦听接入用户的MAC地址、IP地址、租用期、VLAN-ID 接口等信息，解决了 DHCP用户的IP和端口跟踪定位问题。同时对不符合绑定表项的非法报文（ARP**报文、擅自修改IP地址的报文）直接丢弃，保证DHCP环境的真实性和一致性。
3.  QoS能力
H3C S3100系列千兆交换机支持每个端口4个输出队列，支持2种队列调度算法：WRR调度算法和HQ+WRR调度算法，可以以不同的优先级将报文放入端口的输出队列。支持端口双向限速，限速的控制粒度**小可达64 Kbps。满足用户多业务识别、分类、资源调度的需要。
4.  简单易用的管理和维护
H3C S3100系列千兆交换机采用无风扇静音设计，特别适合在楼道和办公室使用。支持VCT（Virtual Cable Test）电缆检测功能，便于快速定位网络故障点。
支持堆叠功能，通过增加设备来扩展端口数量和交换能力，多台设备之间的互相备份增强了设备的可靠性，从而保证了网络的平滑升级并能降低扩建成本；同时对多台设备统一管理，降低了管理成本。
通过FTP、TFTP实现设备的远程升级，支持HGMP集群管理系统和故障诊断，实现了设备的集中管理和维护。
支持SNMP，可支持HP OpenView等通用网管平台，以及Quidview?网管系统。支持CLI命令行，Web网管，TELNET，HGMP集群管理，使设备管理更方便。
表1 H3C S3100-SI系列交换机规格特性

项目	S3100-8TP-SI	S3100-16TP-SI	S3100-26TP-SI
外形尺寸（长×宽×高）	230×160×43.6 (单位：mm）	360×160×43.6 (单位：mm）	440×160×43.6 (单位：mm）
重量	≤3.0kg
固定端口	8个10/100base-TX以太网端口，1个10/100/1000 base-T以太网端口和1个1000base-X SFP千兆以太网端口（Combo）	16个10/100base-TX以太网端口，2个10/100/1000base-T以太网端口和2个1000 base-X SFP千兆以太网端口（Combo）	24个10/100base-TX以太网端口，2个10/100/1000base-T以太网端口和2个1000base-X SFP千兆以太网端口（Combo）
管理端口	1个Console口
交换容量	19.2Gbit/s，所有端口支持线速转发
包转发率	2.68Mpps	5.36Mpps	6.55Mpps
电源	支持交流电源输入。 额定电压范围：100V～240V AC；50/60Hz **大电压范围：90V～264V AC；47Hz～63Hz
整机**大功耗	10W	12W	14W
工作环境温度	0℃～45℃
工作环境相对湿度	10%～90%（非凝露）

表3 H3C S3100-SI系列交换机业务特性

项目	S3100-SI
VLAN	**多支持4K个符合IEEE 802.1Q标准的VLAN;支持GVRP
广播风暴抑制	支持基于端口带宽百分比的广播风暴抑制
组播	IGMPv1/v2/v3 Snooping
生成树协议	支持STP/RSTP/MSTP，支持**多16个生成树实例
端口汇聚	支持通过命令行手动进行端口汇聚;支持FE端口汇聚和GE端口汇聚;**多可支持3个端口汇聚组，FE汇聚组**多支持8个端口，GE汇聚组**多支持2个端口（汇聚的端口必须具有相同的端口类型）
端口镜像	支持一对多的端口镜像;支持RSPAN（Remote Switched Port Analyzer，远程交换端口分析）
端口隔离	支持
端口自环检测	支持
端口环回 （内环和外环测试）	支持
MAC地址表	支持地址自学习;符合IEEE 802.1D标准;**多支持8K个MAC地址;支持1K个静态MAC地址;支持添加动态/静态单播MAC地址、多播MAC地址和黑洞MAC地址
流控	支持IEEE 802.3x流控（全双工）;支持背压式流控（半双工）
堆叠	除S3100-8T-SI, S3100-16T-SI, S3100-8C-SI, S3100-8TP-SI外均支持堆叠
加载与升级	支持XModem协议实现加载升级;支持FTP、TFTP加载升级
管理	支持命令行接口（CLI）配置;支持Telnet远程配置;支持通过Console口配置;支持SNMP;支持1，2，3，9组MIB;支持QuidView网管系统;支持WEB网管;支持系统日志;支持分级告警
维护	支持调试信息输出;支持PING、Traceroute， Multicast Traceroute;支持Telnet远程维护;支持VCT（Virtual Cable Test）电缆检测功能
QoS	每个端口支持4个输出队列;支持802.1p优先级、DSCP优先级、ip-precedence优先级;支持WRR、HQ+WRR队列调度算法;支持端口发送和接收方向的双向端口限速，控制粒度**小可达64 Kbit/s：;支持未知多播报文丢弃
安全特性	用户分级管理和口令保护;支持Guest VLAN;支持IEEE 802.1X认证;支持集中MAC地址认证;支持SSH2 .0
DHCP	支持DHCP Client，DHCP Snooping
NTP	支持
集群管理	支持NDP（邻居发现协议）;支持NTDP（网络拓扑发现协议）
安规	UL 60950 3rd ed.;IEC 60950: 1999, corr. Feb. 2000; all national deviations;EN 60950: 2000, ZB and ZC deviations;NOM-019 SCFI;Mexico, AS/NZS 60950:2000;Australia、Russian GOST safety approval
EMC	CISPR 22 Class A FCC Part 15 Class A EN 55022 Class A ICES-003 Class A VCCI Class A Korean EMI Class A AS/NZS 3548 Class A CNS 13438 Class A EN 61000-3-2 EN 61000-3-3

订购型号：
LS-S3100-8C-SI-AC H3C S3100-8C-SI以太网交换机主机,8个10/100base-T,1个模块插槽,交流供电
LS-S3100-16C-SI-AC H3C S3100-16C-SI以太网交换机主机,16个10/100base-T,2个模块插槽,交流供电
LS-S3100-26C-SI-AC H3C S3100-26C-SI以太网交换机主机,24个10/100base-T,2个模块插槽,交流供电
LS-S3100-8C-SI-DC H3C S3100-8C-SI以太网交换机主机,8个10/100base-T,1个模块插槽,直流供电
LS-S3100-16C-SI-DC H3C S3100-16C-SI以太网交换机主机,16个10/100base-T,2个模块插槽,直流供电
LS-S3100-26C-SI-DC H3C S3100-26C-SI以太网交换机主机,24个10/100base-T,2个模块插槽,直流供电
LS-S3100-8T-SI-AC H3C S3100-8T-SI以太网交换机主机,8个10/100base-T,1个10/100/1000base-T,交流供电
LS-S3100-16T-SI-AC H3C S3100-16T-SI以太网交换机主机,16个10/100base-T,1个10/100/1000base-T,交流供电
LS-S3100-26T-SI-AC H3C S3100-26T-SI以太网交换机主机,24个10/100base-T,2个10/100/1000base-T,交流供电
LSN-IM 挂耳组件
LS-FM1UB 单端口百兆以太网多模光接口模块(1310nm,2km,SC)
LS-FS1UB 单端口百兆以太网单模光接口模块(1310nm,15km,SC)
LS-FL1UB 单端口百兆以太网单模光接口模块(1310nm,40km,SC)
LS-FTIUB 单端口百兆以太网远程受电模块(RJ45)
LS-GT1UB 单端口千兆以太网电接口模块(RJ45)
LS-GM1UB 单端口千兆以太网多模光接口模块(850nm,500m,SC)
LS-GS1UB 单端口千兆以太网单模光接口模块(1310nm,10km,SC)
LS-GL1UB 单端口千兆以太网单模光接口模块（1550nm,40km,LC）
LS-GZ1UB 单端口千兆以太网单模光接口模块(1550nm,70km,LC)
LS-ST1UB 以太网交换机千兆堆叠模块(1米,专用物理接口)
LS-3100-8TP-SI-H3 H3C S3100-8TP-SI以太网交换机主机,8个10/100base-T,1个10/100/1000base-T与1000base-X SFP COMBO,交流供电
LS-3100-16TP-SI-H3 H3C S3100-16TP-SI以太网交换机主机,16个10/100base-T,2个10/100/1000base-T与1000base-X SFP COMBO,交流供电
LS-3100-26TP-SI-H3 H3C S3100-26TP-SI以太网交换机主机,24个10/100base-T,2个10/100/1000base-T与1000base-X SFP COMBO,交流供电
LS-3100-52TP-SI-H3 H3C S3100-52TP-SI以太网交换机主机,48个10/100base-T,2个10/100/1000base-T与1000base-X SFP COMBO,交流供电
SFP-FE-SX-MM1310-A 光模块-SFP 100M/155M-多模模块-(1310nm,2km,LC)
SFP-FE-LX-SM1310-A 光模块-SFP 100M/155M-单模模块-(1310nm,15km,LC)
SFP-GE-SX-MM850-A 光模块-SFP-GE-多模模块-(850nm,0.55km,LC)
SFP-GE-LX-SM1310-A 光模块-SFP-GE-单模模块-(1310nm,10km,LC)
SFP-STACK-Kit SFP堆叠电缆-（150cm，含堆叠模块）
LS-3100-52P-H3 H3C S3100-52P L2以太网交换机主机,48个10/100base-T,4个千兆SFP,交流供电
SFP-GE-T 电模块-SFP－GE-(RJ45)
SFP-GE-SX-MM850-A 光模块-SFP-GE-多模模块-(850nm,0.55km,LC)
SFP-GE-LX-SM1310-A 光模块-SFP-GE-单模模块-(1310nm,10km,LC)
SFP-GE-LH40-SM1310 光模块-SFP-GE-单模模块-(1310nm,40km,LC)
SFP-GE-LH40-SM1550 光模块-SFP-GE-单模模块-(1550nm,40km,LC)
SFP-GE-LH70-SM1550 光模块-SFP-GE-单模模块-(1550nm,70km,LC)
