| 接口 | wg26/34/66 |
|---|---|
| 使用环境 | 办公室,仓库,企业,室内,学校 |
| 加工定制 | 否 |
| 产地 | 广东 |
| 存储量 | 100000条 |
| 电源功率 | 12V |
| 工作频率 | 13.56MHZ |
| 环境温度 | -10°C to 70°C |
| 类型 | 非接触式门禁考勤系统 |
| 识别方式 | 智能卡 |
| 种类 | IC门禁机 |
| 执行质量标准 | 国标 |
| 品牌 | 中性 |
| 型号 | IC门禁一体机 |
概述：

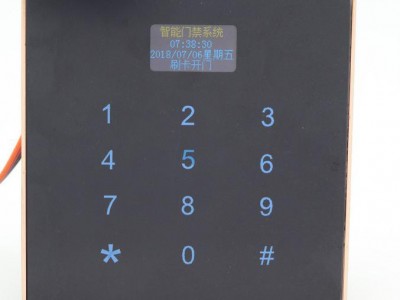

JCY-RHS109LK是一款非常实用、高安全性，防复制的非接触式门禁一体机，免布线，其设计美观大方。无需任何驱动，可轻松识别ISO14443标准的感应卡，表面玻璃镜面，四周豪华金属外包围。卡与读头无需接触，损耗，可穿透非金属物体，具有接收灵敏度高，工作电流小等特点。
-
刷卡
-
液晶显示
-
触摸按键
应用领域
-
学校
-
企业
-
金融
-
商贸
-
物流
-
港口
-
航空
-
酒店
-
………
功能特色
-
采用32位高速处理器，设备性能更好；
-
兼容各种ISO14443-A/B标准的感应卡，读卡频率13.56MHz, 可以支持IC卡；
-
具有双通讯端口设计，同时支持RS485和韦根通讯；RS485采用私有加密处理，通讯更加安全，韦根接口支持国际标准W26、W34,可无缝兼容第三方产品；
-
支持黑白名单、刷卡记录、限时限次等功能；
-
8位标准接线端子，方便拆装，安装简单、免布网线、节约成本；
-
提供灯控、蜂名器控制功能，可显示非法卡和合法卡的区别；
-
具有Watch-Dog功能及自我检测功能，确保读头正常运行；
-
连接速度1S，开门响应速度<1S;距离10米可控，轻松连接开门。
技术参数：
通讯格式:
Wiegand26/34(100米);RS485(1000米)
名单数量：
支持100000条名单记录
刷卡记录数量
支持10000条刷卡记录存储
工作电压：
5-12VDC
工作电流：
≤ 100mA
待机电流：
≤80mA
工作频率：
13.56MHz
读卡响应时间：
<350ms
读卡距离：
4cm-6cm
支持卡片：
IC卡
外观尺寸：
86mm*86mm*32mm
工作温度：
-10°C to 70°C
工作湿度：
5%~95%
可支持门禁接口和一体机接口两组：
门禁接口
序号
颜色
管脚名称
说明
1
黑
GND
地
2
红
VCC
5-12V外部电源输入管脚
3
白
D0
韦根接口D0
4
黄
D1
韦根接口D1
5
橙
485+
485接口，可定制为232或TTL的TXD
6
绿
485-
485接口，可定制为232或TTL的RXD
7
蓝
BUZ_C
蜂鸣器控制引脚，输入低，蜂鸣器响，不控制请悬空或接3.3V，勿接大于3.3V
8
紫
LED_C
LED灯控制引脚，输入低，红灯灭、绿灯亮，不控制请悬空或接3.3V，勿接大于3.3V
一体机接口
序号
颜色
管脚名称
说明
1
黑
GND
地
2
红
VCC
5-12V外部电源输入管脚
3
白
NO
继电器接口
4
黄
COM
继电器接口
5
橙
NC
继电器接口
-
