深圳市宇通时空通讯设备有限公司

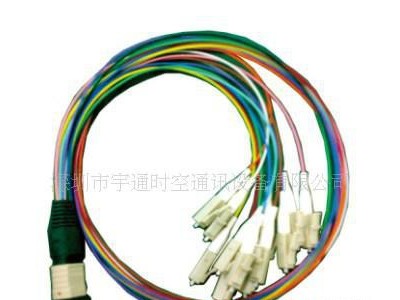

MTP连接器典型性能

连接器类型           MTP连接器

光纤

单模

多模

光缆外径

Ф0. 9mm、Ф4.6mm

Ф0.9mm、2.0mm、3.0mm

插入损耗

典型插入损耗 ≤0 . 2 5 dB,
**大值 ≤0 . 75 dB
(只有APC端面 ）

典型插入损耗 ≤0 . 2 0 dB,
**大值 ≤0 . 60 dB
(只有APC端面 ）

回波损耗

≥60 dB( 8℃  Angle Polish)

≥20 dB

工作环境

- 40℃到+ 60℃

- 40℃到+ 60℃

贮存环境

-40℃到+85℃

-40℃到+85℃

温度循环试验

-40℃～+75℃，2个循环，恒温保持1小时，恢复时间2小时，变化≤0.2dB

-40℃～+75℃，2个循环，恒温保持1小时，恢复时间2小时，变化≤0.2dB

特性

可分公母 、组装容易 精密导向针设计、对准精度高 产品符合RoHS标准

?tab 精密成型的MT插芯 特性采用UL94V-0塑胶材料

插芯几何尺寸

光纤高度：  1- 3.5 μm
相邻光纤高度 ：0- 0.2μm

光纤高度：  0.5- 3.5μ  m
相邻光纤高度 ：0- 0.2μm
光纤凹陷量 ：- 0.1- 0.06μm
