海康门禁控制器接线方法图(海康一体机接门禁控制器)

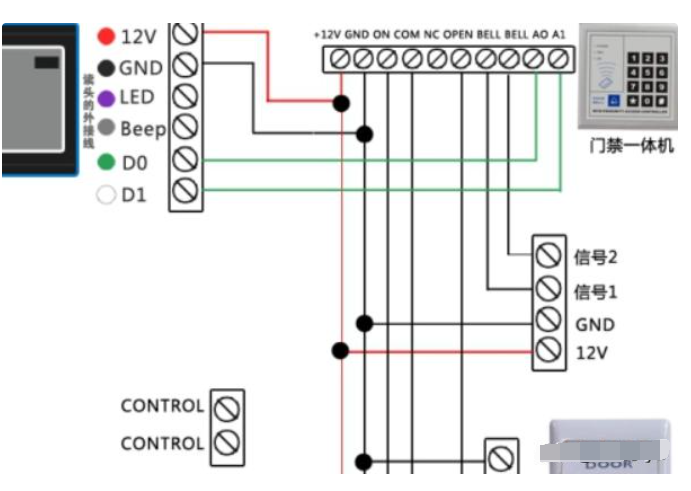

海康门禁控制器接线图

下面，以最常见的四门控制主机K2604为例子，为大家简单介绍一下门禁主机端子。

四门禁控制主机电气组外部接线端子定义

•  一般门禁主机都将设备接在电气组外部接线端子上。

• 电气组外部接线端子的锁+锁-带12V电，主机主板端子D+D-不带电，只提供开关量，注意区分。

四门禁控制主机连接端子及端子说明

• 事件报警输入硬件接口为常开型，正常情况处于断开状态，故只支持接入常开信号。

• RS485 读卡器 ID请设定成1到8，门一ID为 1(进)、2(出)，门二ID为3(进)、4(出)，门三ID 为5(进)、6(出)，门四为ID为7(进)、8(出)。
