医院监控设计方案,医院项目视频监控系统如何设计?

放大字体  缩小字体 发布日期:2022-04-15 09:41:34    浏览次数:55    评论:0
导读

医院监控项目方案如何设计?不少人以为医院的监控项目比一般的监控项目要复杂些,确实是这样的,因为医院的监控点位多,且存储量

医院监控项目方案如何设计?不少人以为医院的监控项目比一般的监控项目要复杂些,确实是这样的,因为医院的监控点位多,且存储量大,以及网络分配较多,所以在设计与施工方面比一般的监控困难。本期我们一起来看下医院监控项目的设计方案。


一、医院监控系统概述

随着安全防范体制和技术的进一步完善和提高,使得医疗行业完全有条件、有能力应用最新的高新科技成果,带领全行业步入一个新的台阶,提供最先进最及时的医疗服务,树立自己的行业形象,并能够高效的为用户服务。为促进医院实现现代化、高效管理的具体要求,现提出结合现今行业发展水平,利用先进技术,采用安全可靠的网络监控解决方案,将监控系统“集成化,网络化”是符合医院保卫工作发展需要的。医院是设有很多科室、地域广、人员杂的庞大的机构,因此医院的防火、防盗、应急突发事件都需要具有一套完备的监控系统。

本方案主要针对XX医院综合楼的视频监控系统进行设计,考虑到整个系统的可行性、先进性以及可扩展性,本项目采用全网络数字架构,选用的产品性能卓越,兼容性好,易扩展,管理方便,操作简单,能满足监控系统的所有基本要求。整个系统的设计真正意义上实现一个完善、先进、可靠、稳定,同时又具有自我升级和扩展功能的强大安全防范系统。

XX医院综合楼安防视频监控系统采用前端网络数字摄像机(IPC),通过以太网络连接前端数字摄像机,把摄像机采集并已经进行编码、压缩的视频图像进行存储、预览、管理、网传等,每台摄像机通过局域网设置独立IP接入。

本方案在考虑视频监控系统的完整性和先进性之外,充分考虑了和其他系统的联动,包括消防报警系统和门禁系统等。


二、医院监控系统设计说明

2.1系统拓扑图

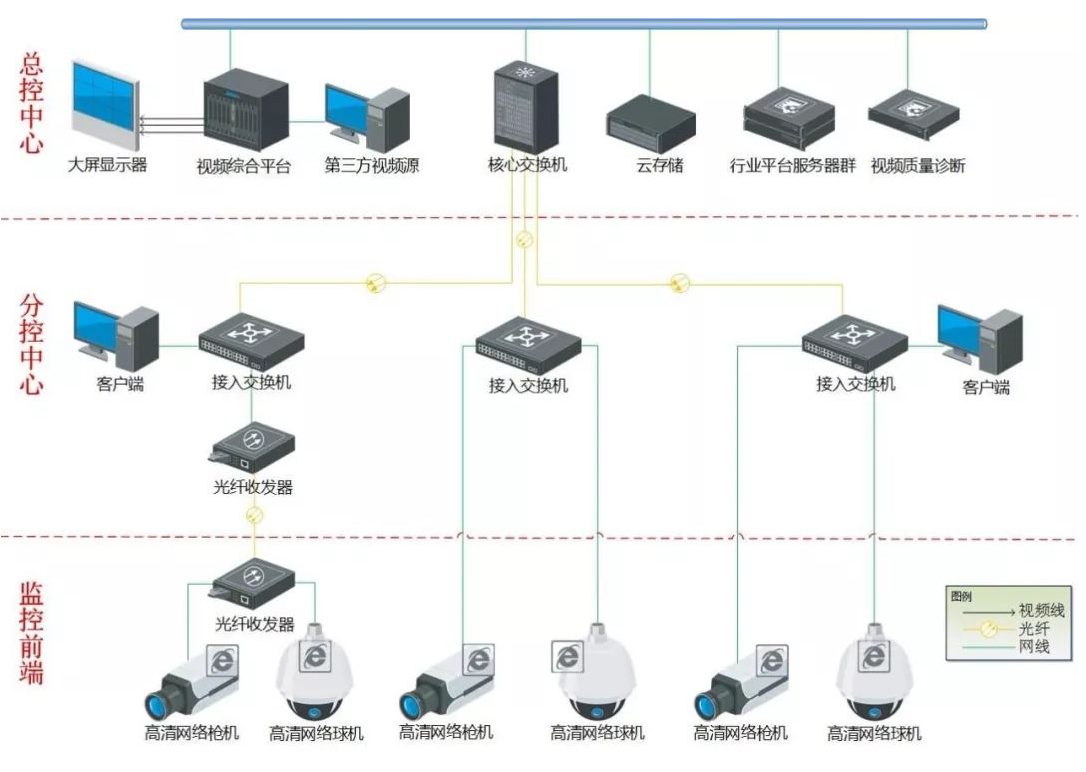

医院监控项目系统图



2.2前端点位设计

根据本项目建筑结构特点和技防标准要求在各重点防范区域设置摄像机。

本次项目监控布点主要针对如下几个重点部位:

综合楼与外界相通的出入口(重点监看人员面部特征和体貌特征,如眼镜、痣、疤痕、发型,眉眼;男女、着装、颜色、身高、胖瘦等特征);

地下车库出入口(监看车辆的行驶、活动情况);

地下车库内(监看车辆的行驶、停放情况);

各楼层楼梯出入口(监看人员面部特征和体貌特征);

各楼层电梯厅(监看人员面部特征和体貌特征);

护士站(监看人员面部特征和体貌特征);

药房窗口、医院收费窗口(监看人员正面面部特征和交接款的过程)

住院病区膳食加工配置区域(监看工作人员活动情况)

药库、危险品仓库(监看物品摆放位置、移动情况);

病理室内(监看工作人员活动情况)

总配电间、水泵房、制冷机房、计算机房出入口(监看重要机房的人员出入情况、记录进出人员面部特征);

系统对各区域实行实时监视录像,并设置摄像点与入侵报警系统配合进行随动录像。本次建成的监控系统将实时地、直观地观察、掌握上述区域现场情况和态势。视频分辨率均为1080P以上,出入口、重点防范区域、室外等场所的实时监看影像分辨率不低于1080P;同时对上述场所的监看视频,保存30天,以备后期查询。重点部位(与外界相通出入口等处)的摄像机同时配置前端存储卡,确保存储时间不低于6小时。


2.3摄像机朝向分析

本项目综合楼一层与外界相通的出入口摄像机设置时,为了避免逆光,并保证朝向一致,与外界相通的出入口摄像机由外朝内监看,保证拍摄到离开医院的人员的正面,做到朝向一致。

其他各楼层的电梯厅、楼梯出入口摄像机设置时,统一监看进入本层的人员的正面,做到朝向一致。

药房、危险品仓库内的摄像机设置时,需保证监看到物品的位置,是否被移动、拿取,和与之相关人员的体貌特征。

总配电间、水泵房、制冷机房、计算机房出入口的摄像机在设置时,监看重要机房的人员出入情况、记录进出人员面部特征。

住院病区膳食加工配置区域的摄像机在设置时,需监看医护工作人员的活动情况。

2.4传输部分设计

本次设计前端摄像机全部采用UPS统一供电,UPS供电线路部署到每个楼层,UPS供电电压为220V,通过变压后输出给前端摄像机,直流供电线路采用RVV2*1.0;楼层弱电井交换机供电也统一采用UPS电源。220V交流供电线路可采用RVV3*4.0。

前端摄像机通过一根六类非屏蔽网线接至最近的接入层交换机,为了图像的稳定传输距离应保证在80m以内。

 接入层交换机通过一根四芯多模光缆接至安全监控中心的设备网核心交换机,实现图像的上传。



2.5承载网设计

传输线路是指将前端设备的信号传输至中心控制设备的各类线路,这部分的造价虽小,但关系到整个电视监控系统的图像质量和使用效果,因此要选择经济、合理的传输方式。本方案设计传输架构图如下:

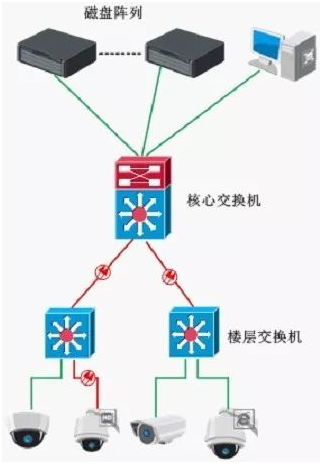

医院承载量设计


传输子系统主要依托于智能建筑综合布线系统,由于本设计使用的是网络摄像机,大部分前端网络摄像机通过双绞线将图像汇集到楼层交换机,另一部分高清摄像机则通过光纤电缆连接到楼层交换机,楼层交换机再通过光纤传输连接到监控中心的核心交换机上,核心交换机再通过双绞线连接相应的服务器及设备。

在传输网络中,本设计使用了流媒体技术,大大地降低了网络中的带宽限制。当用户需要预览时,尤其是多个用户需要预览同一路图像时,流媒体将从前端取流,并进行视频流的分发,包括后端的录像存储、上墙、和客户端的预览,对前端而言只需要取一路视频流。这样大大地减少了网络的负荷。

本项目共设计X台16口、X台24口百兆接入/千兆上传接入交换机,两个分控机房各设置X台8口接入交换机,安全控制中心设置1台核心交换机,采用单引擎配置,双电源配置,最大限度地提高可靠性。核心交换机配置1块48端口千兆以太网光口(SFP,LC),1块24端口千兆以太网光口(SFP,LC),1块24端口千兆以太网电接口模块。


2.6存储设计

本项目共设计X台1080P摄像机,1080P摄像机码流按照4Mbps计算,每台网络存储服务器可接入128路1080P摄像机,共计设计X台网络存储服务器。

2.7显示设计

视频解码器主要功能是从网络上获取压缩视频数据流,将数字信号转换还原为模拟信号,输出到监视器。

控制中心采用X台16路解码器,支持IP高清图像切换,支持音视频编码、解码上墙。

监控图像在控制中心经解码后,在总控中心配置3*8块55寸液晶拼接屏。监控系统的所有视频图像都可以通过窗口形式显示在电视墙任意一块监视器上,也可以多块监视器同时显示单画面,每个监视器可以最多显示16个视频窗口。

2.8中心控制系统

2.8.1存储系统需求

存储子系统支持手动录像、计划录像、报警录像,对这三种方式触发的录像方式如下:

手动录像:当用户在客户端上选择手动录像后,将要录像的摄像机信息存储到数据库对应的表中,并通知存储子系统执行该条记录。

计划录像:用户可以在客户端软件上制定录像方案,并对录像方案进行保存,当选择执行某个录像方案时,就会通知存储子系统按照该方案进行计划录像。

报警录像:当发生视频报警时,存储子系统会收到触发视频报警录像的信息,存储子系统便根据包含的摄像机信息进行录像存储。

支持双码流,其中一路码流用于视频存储。当有视频存储需要时,视频存储服务系统会主动连接前端设备,对视频流进行存储。并可根据需要扩展支持ggVrbis等音频编解码标准实现音频同步存储。

存储子系统支持节假日设定、录像文件最大长度设定、存储容量设置和状态显示等功能。

所有录像数据都无法被手工删除,其包含水印信息,可检测录像是否被篡改。

录像自恢复功能

集中存储部分的网络摄像机、网络半球都可选配SD卡插槽模块。网络前端内插SD卡,当它们与中心机房的网络存储设备通信失败时,录像文件将暂时保存在SD卡内。当通信恢复以后,缓存的录像文件能拷贝到中心机房的网络存储设备内,保证集中存储系统中录像文件的完整性。

视频存储管理功能

支持对存储的视频数据进行管理和设置。

可设置当磁盘空间不足时处理方式(提前预警、覆盖)。

录像状态(计划、手动、报警、运动检测)显示。

可检测存储设备的工作状态,对异常情况报警。

视频资料检索功能

存储子系统支持客户端的历史视频检索功能。系统支持客户端按日期、时间、类型、服务器、通道检索客户端本地或远程服务器端的录像文件,系统以文件信息列表形式将检索结果返回给客户端。

视频资料回放功能

存储子系统支持同时回放多个服务器或本地的多个存储通道的同一时间的录像文件。回放时能够支持暂停、播放、停止、快放、慢放、单帧步进、循环播放、精确定位到某帧、备份、调节音量、调节亮度、色度、对比度、色调等操作。

视频存储服务器还能够支持录像剪辑,录像文件下载等功能。

2.8.2解码及上墙需求

解码及显示子系统主要为实现医院监控中心对监控范围内视频监控的统一调用、控制及解码显示而设计的,实现对视频的远程访问、视频流接收、数字视频的解码显示和大屏幕视频显示控制等功能。

显示控制子系统主要为图像显示电视墙,根据实际工程实施经验,建议控制台到电视墙的观看距离不小于 3 米。同时,为了方便安装维护,后面至少需要保留80 厘米净空间。

与一般解码子系统相比,本次设计解码子系统不仅是个单纯的视频解码子系统,而是一个集视频解码、数字输入、拼接、控制、漫游等功能于一体的视频综合管理平台,它将原有的解码设备、拼接控制设备集成到一体化的设备中,通过视频监控管理系统的管理平台软件即可实现视频解码输出、切换控制、大屏拼接、画面开窗、漫游等原来需要多套软件才能够实现的功能。它可支持多种数据源同时接入,如:网络编码接入,光纤数字接入,SDI信号接入,DVI信号接入,VGA信号接入,BNC模拟信号接入。也可以支持多种输出接口输出,如:HDMI,DVI,VGA或者BNC。

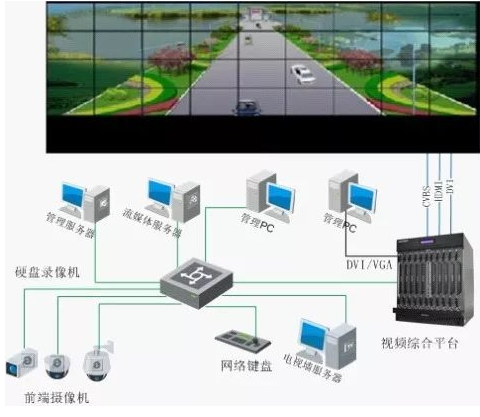

解码系统架构的参考图如下:



三、医院监控项目功能说明

整个系统建设以监控室为核心,即前端视频信号通过网络交换机均汇聚至监控室。建设高清网络视频监控系统。

视频监控系统由前端数字摄像机、流媒体转发服务器、网络存储服务器、显示终端、操作终端等设备组成。系统应该具有、循环显示、分区监视、任意定格于锁闭、巡检报警等功能。

视频监控系统是一种成熟有效的安全防范的手段。通过摄像机及其辅助设备直接观看监控范围的各种情况;将被监控区域的图像内容传送到对应管辖监控中心,使被监控区域的情况一目了然,确保监管区域正常秩序,为安全防范提供了可靠保障。

四、主要设备技术参数

把摄像机、硬盘录像机、解码器等各种设备参数给附上就可以了。



(文/小编)
