弱电这十五个系统实现原理图，详细施工接线，都懂的才能拿高薪

如何才能在弱电项目中得心应手？胸中没有几张熟悉的原理图还真难做好项目，只有了解组网系统图后，做项目的各个环节才能了然于胸，随时能够拿出解决方案，在我们弱电VIP技术群中也有不少朋友问起。

本期我们一起来总结下，弱电这十五个系统实现原理图，都懂才能拿高薪。

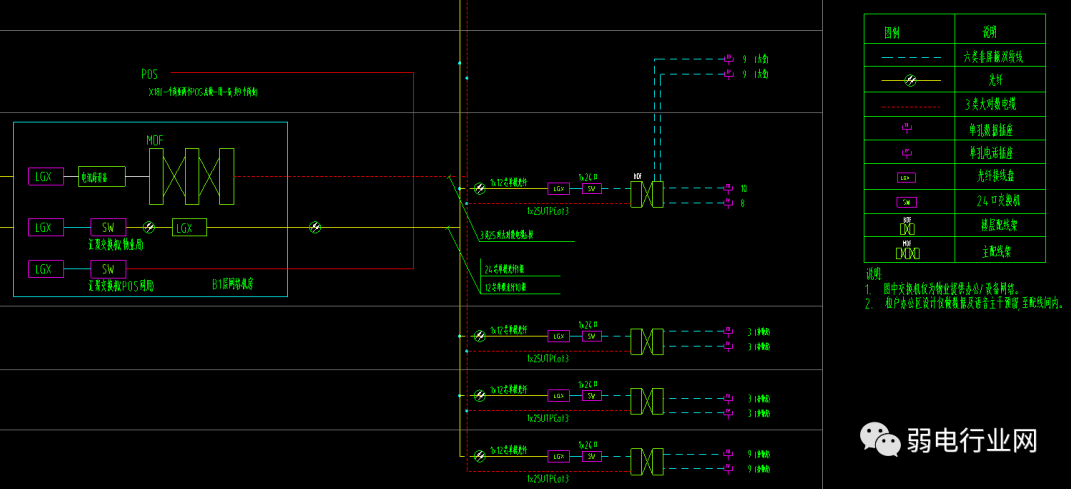

综合布线系统是整个弱电系统的核心，施工的好坏直接关系到系统的稳定性，多少的故障出现在线路上，同时也是大常平时疑问最多的。

机房建设要求可以说整个弱电系统工艺要求最高的地方，也是最容易直观展示的地方，所以施工要求很重要。

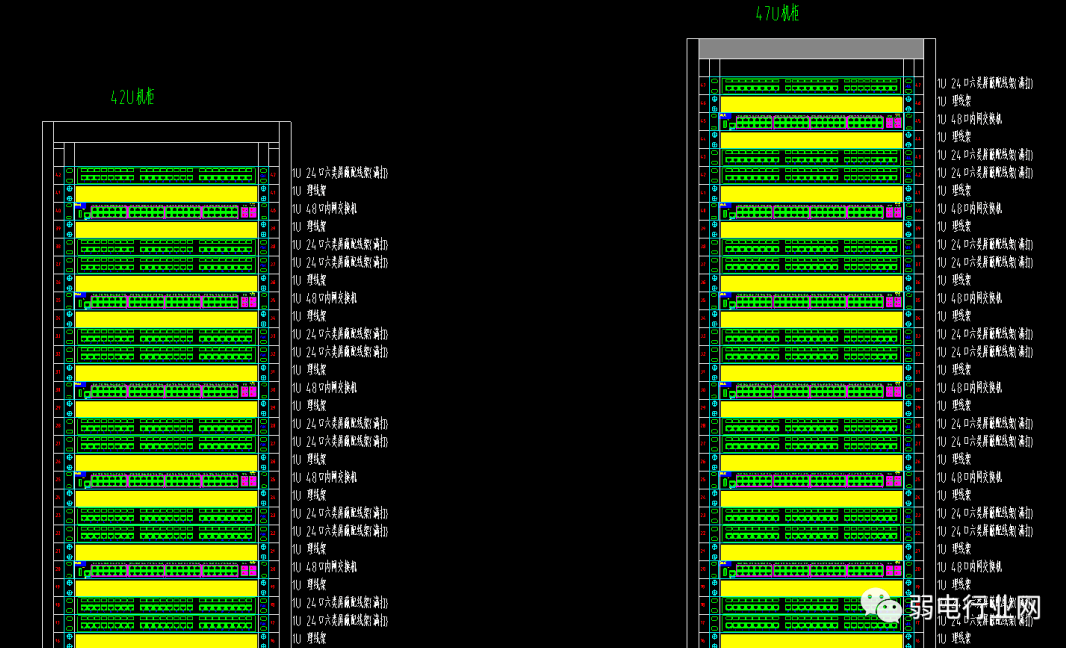

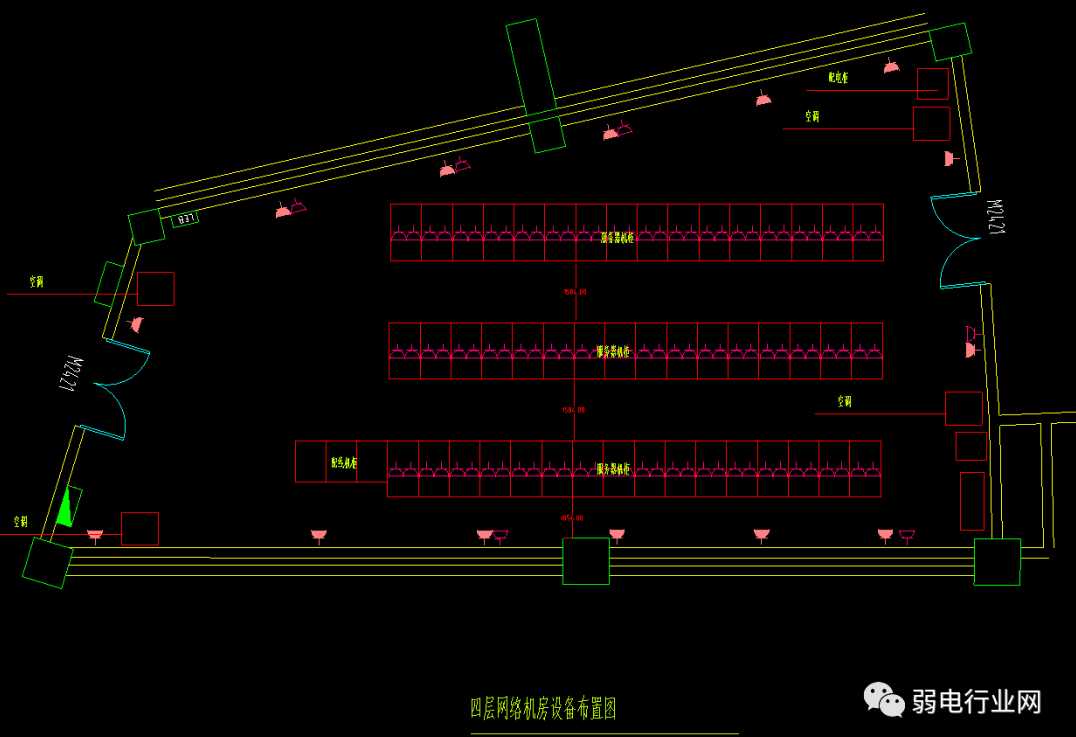

机房布置图

门禁考勤系统可以提供人员进出、授权、查询、统计和防盗报警保安等功能，也可作为人事管理、考勤管理工具。

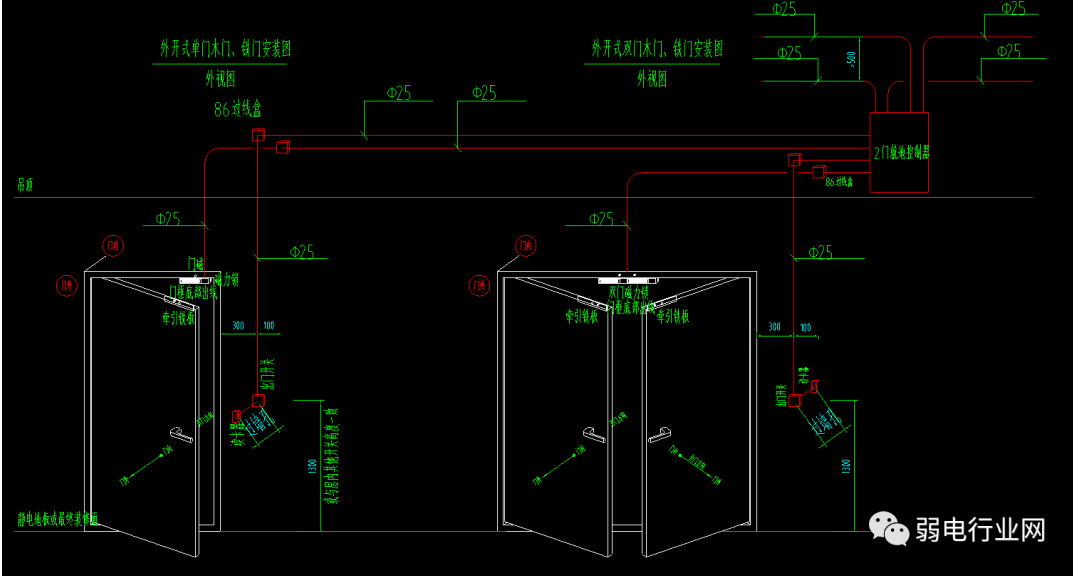

门禁系统安装大样图

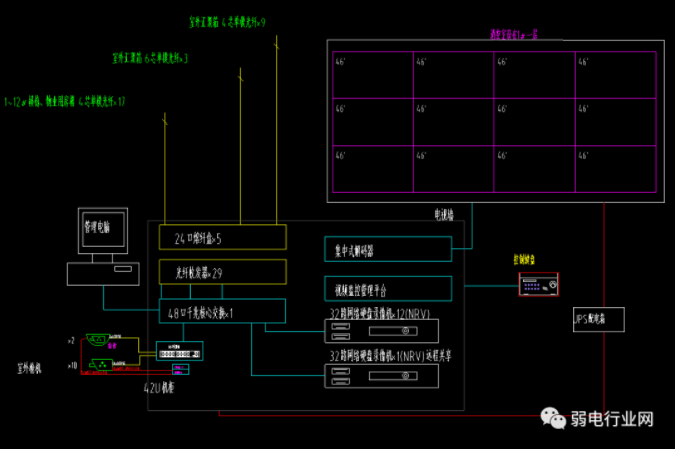

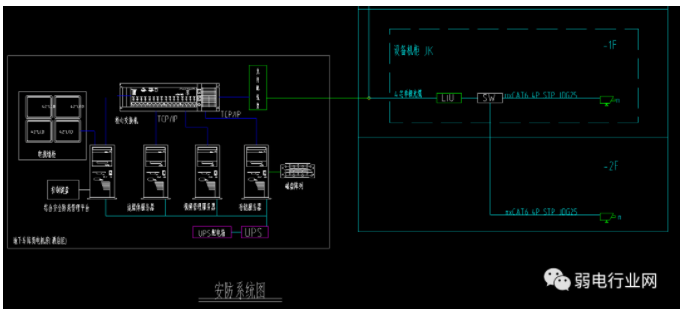

视频监控系统，这个最普遍了，一般由摄像机、传输部分、存储部分，显示部分组成。

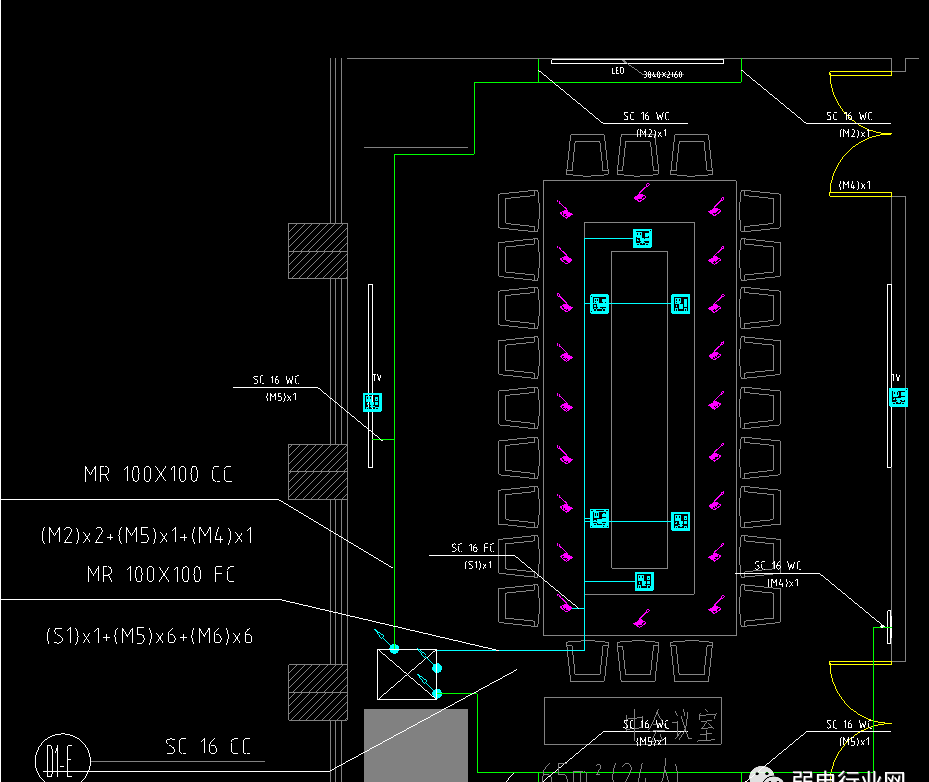

多媒体会议室集成了语音会议、视频会议、显示、广播、环境控制、电子白板、预约及会议系统，需要专业团队提供方案规划、设计、实施和维护。

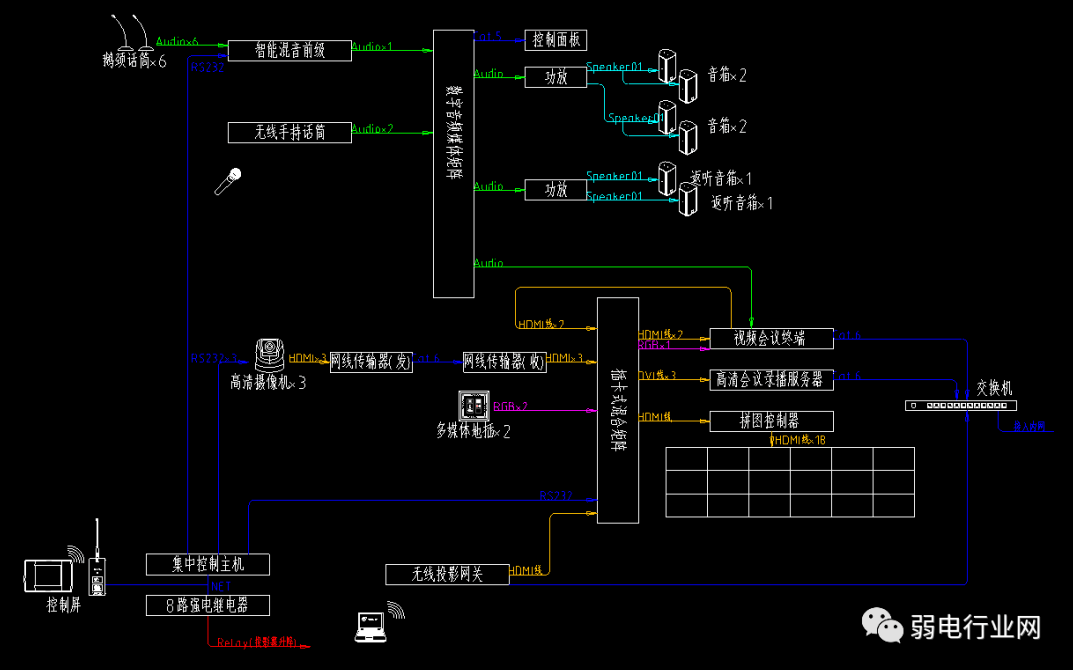

软件或硬件的方式，实现两个或两个以上不同地点的沟通需求，现在的视频会议都是都是无纸化会议，智能终端视频会议了。

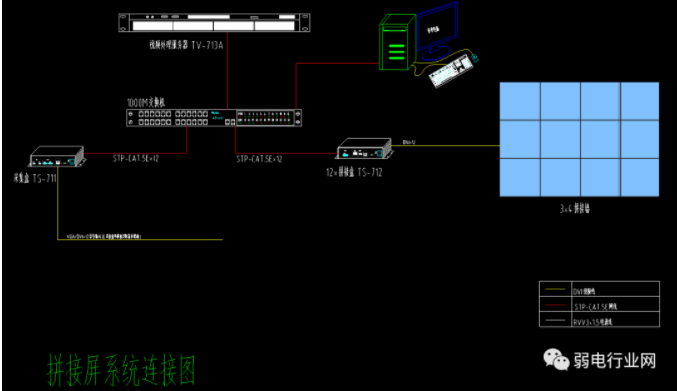

拼接屏是一个完整的液晶拼接显示单元，根据不同使用需求，实现单屏单独显示、任意组合显示、全屏液晶拼接、竖屏显示等不同内容展示需求。

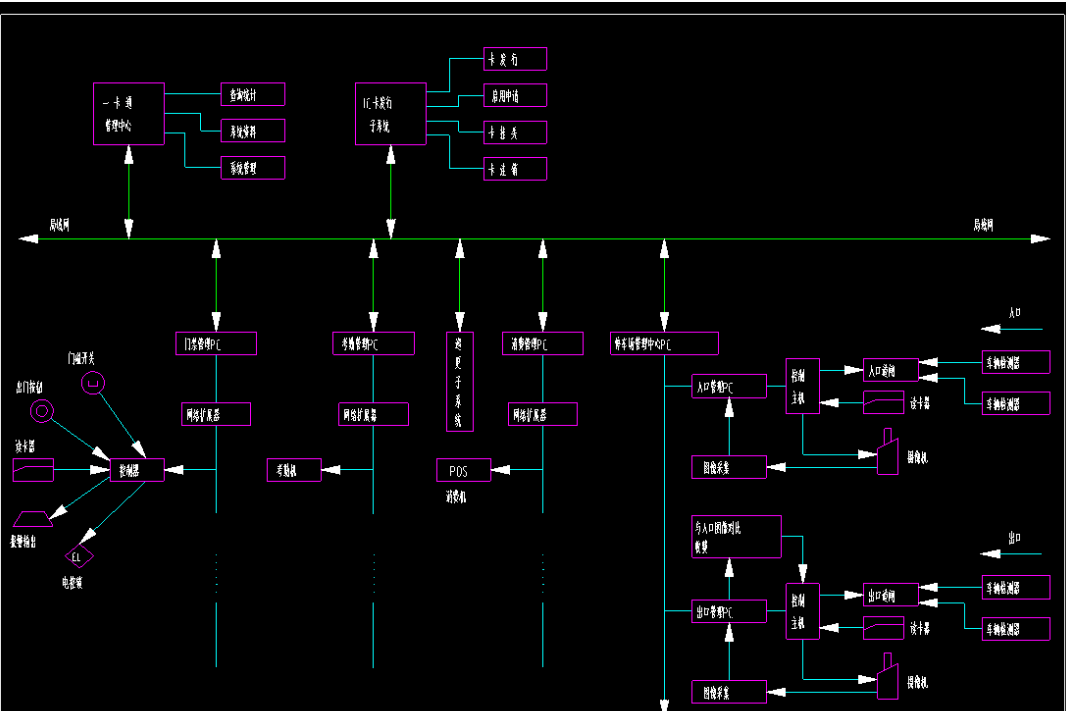

可在同一张智能卡上实现、门禁、考勤、消费、巡更、访客管理、电梯控制等综合管理功能。

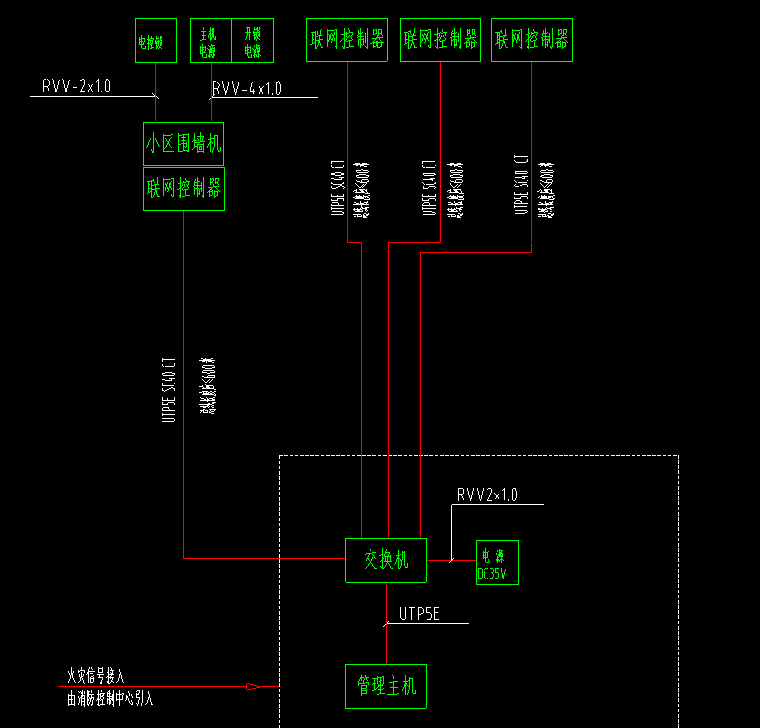

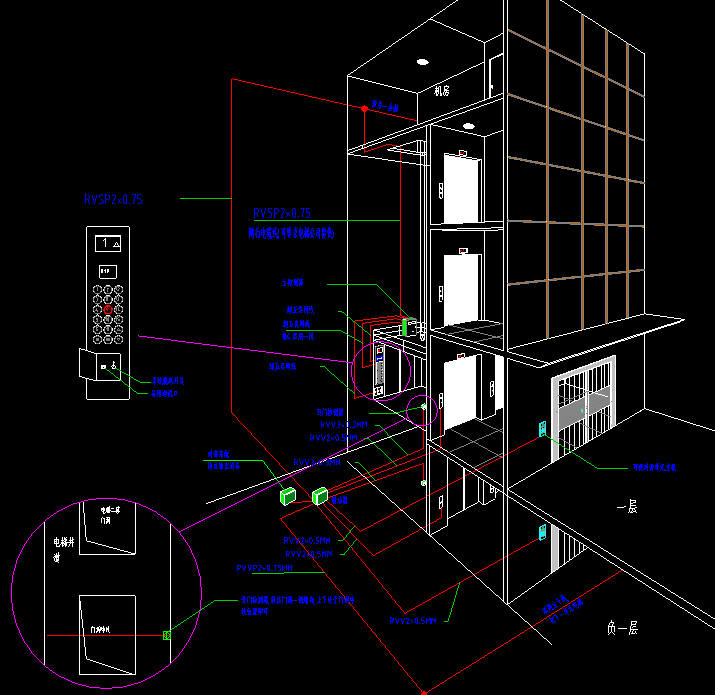

楼宇对讲系统现在都是网络型的，通过TCP/IP传输，施工更简单。

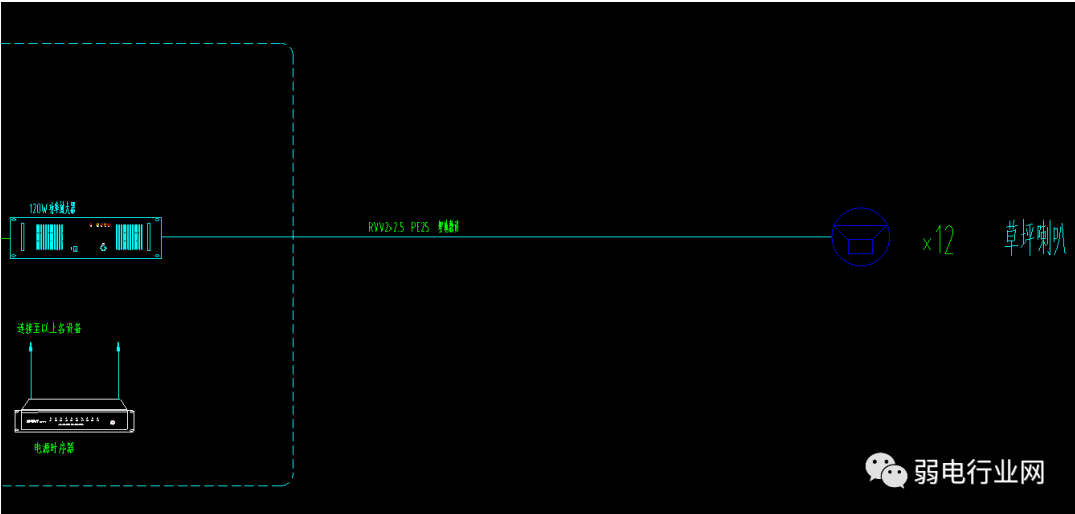

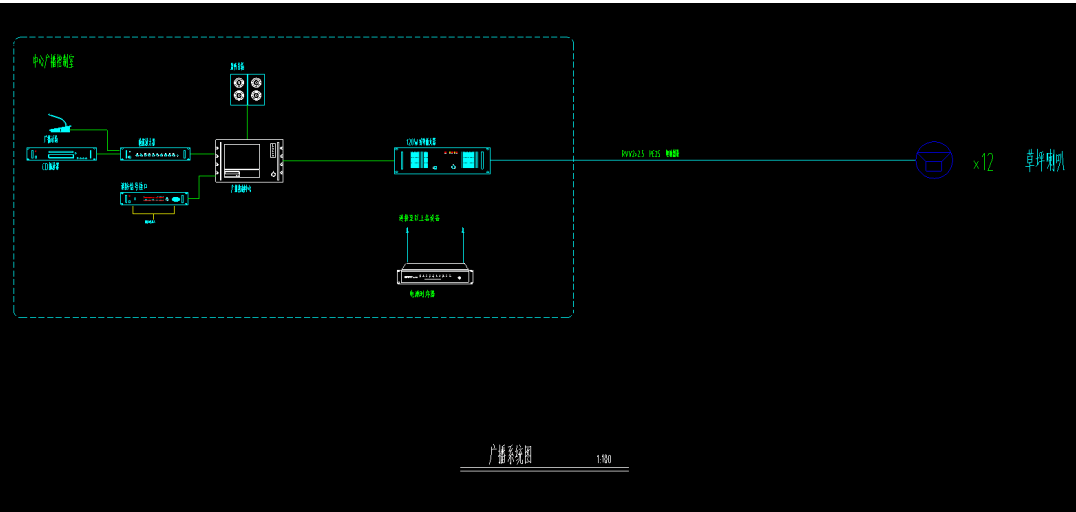

广播系统分为有线广播和无线广播，公共广播系统我们经常用到，比如小区、学校、商场、酒店等等。

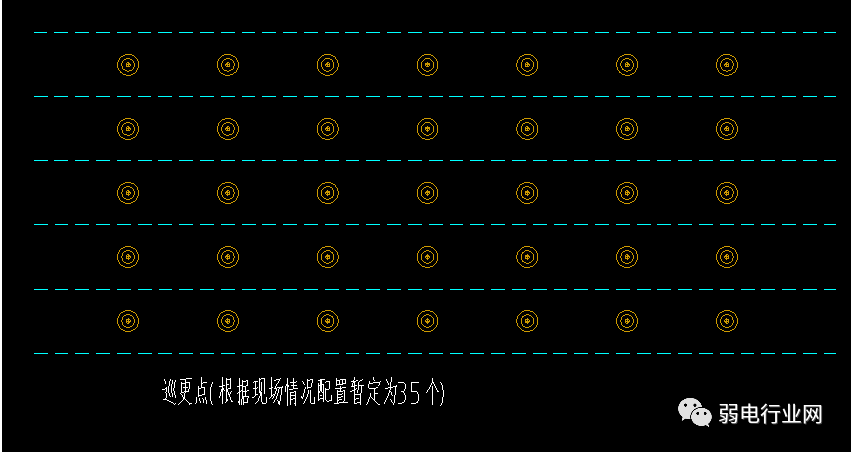

电子巡更系统分为在线式和离线式，现在最常用的就是离线式电子巡更系统。

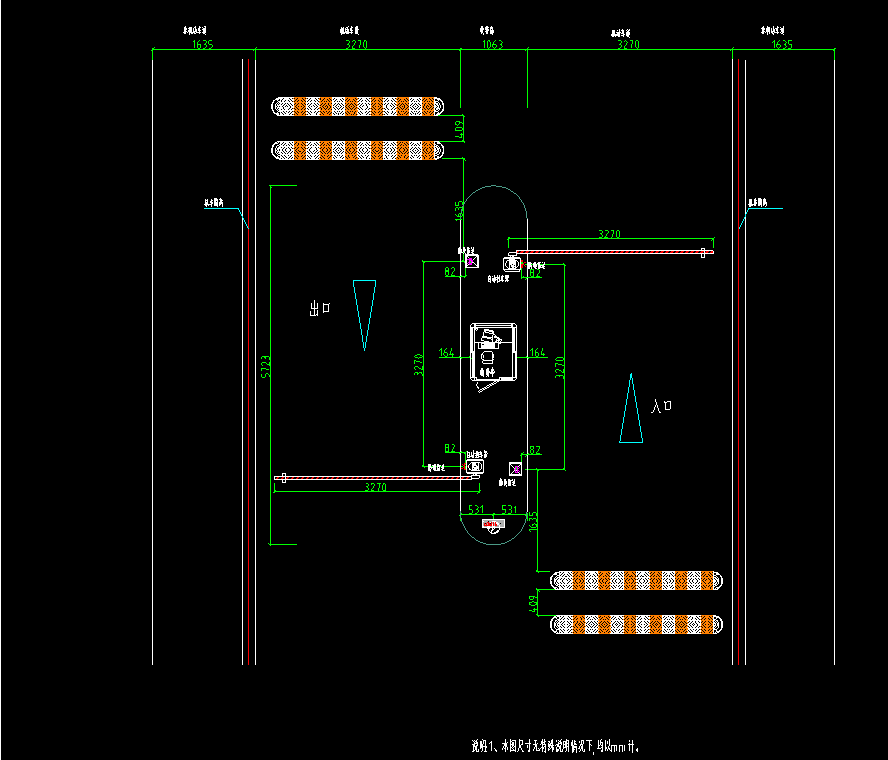

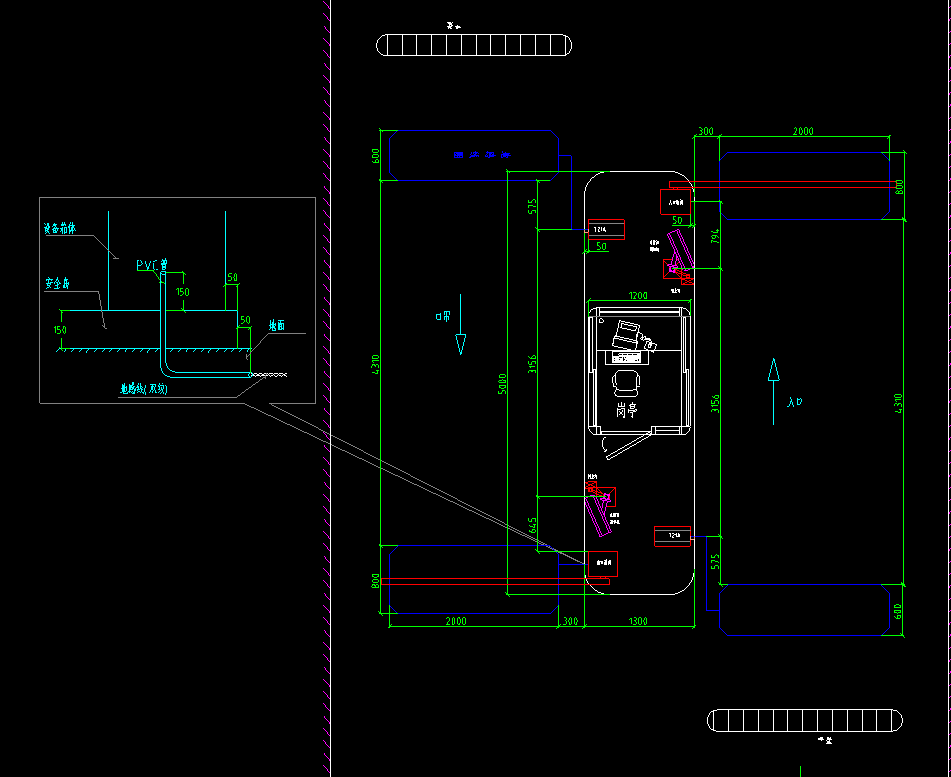

停车场管理系统现在主流车牌识别系统和车位引导及反向寻车系统，以及停车雷达。

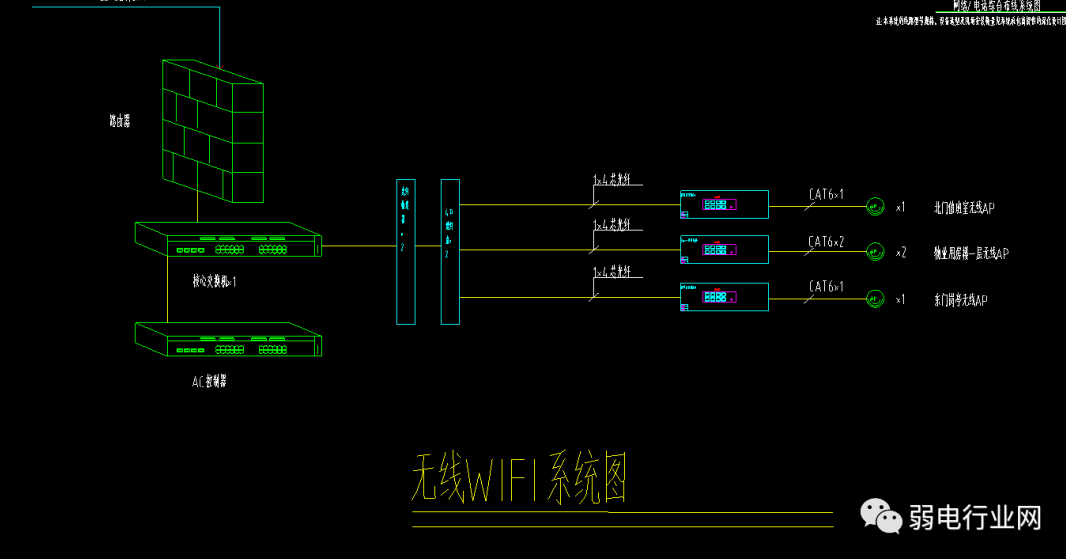

无线覆盖系统的组成一般为前端无线AP、交换机、AC控制器、路由器或者防火墙。

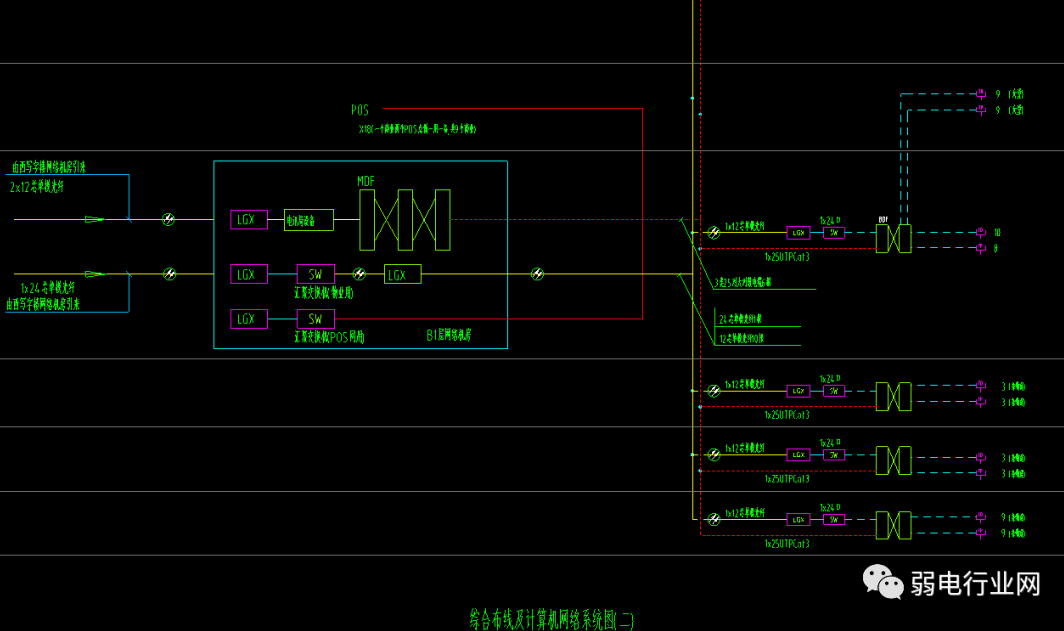

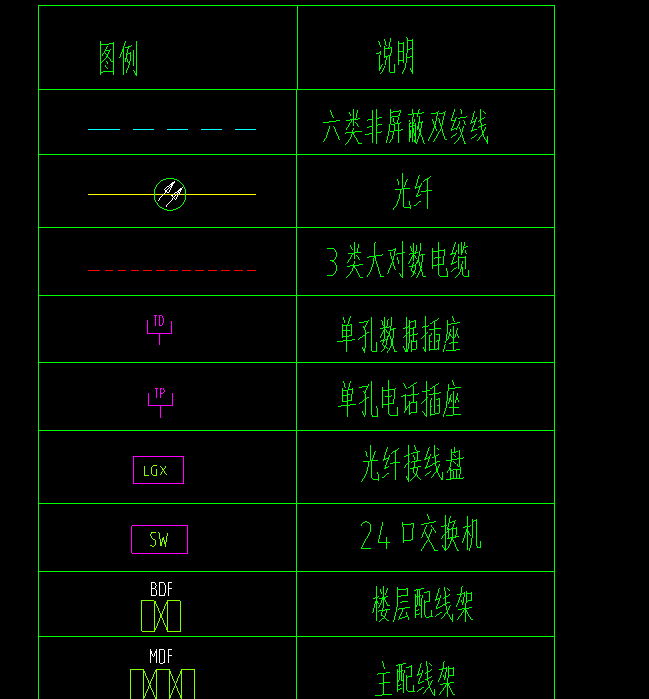

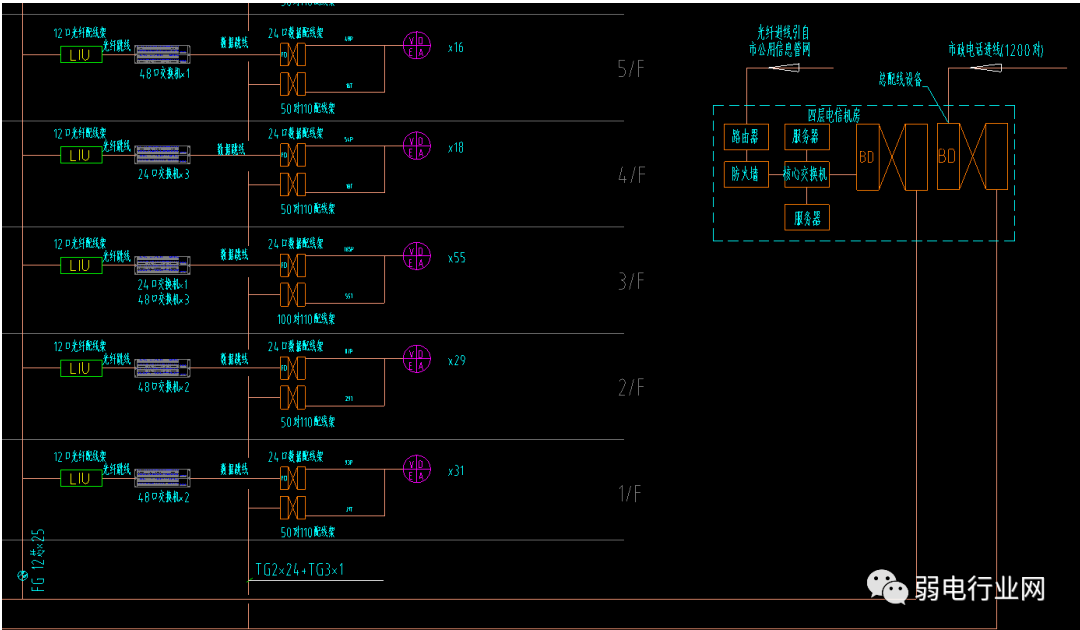

计算机网络系统是项目必不可少的，现在大楼基本都是用光纤与超5类线以上，我们来看下系统图。
