SFP+光模块与交换机四种搭配使用方式

在企业网络部署、数据中心建设都离不开光模块与交换机。光模块主要是用来将电信号与光信号进行转换，而交换机则是对光电信号起到转发作用。在众多光模块中，SFP+光模块是目前被应用的最多的光模块之一，在与交换机搭配使用时采用不同的连接方式可实现不同的网络需求。

不同类型的光模块与交换机连接，可应用于不同的组网方案中，下面为大家介绍几种SFP+光模块与交换机的实际搭配应用方案。

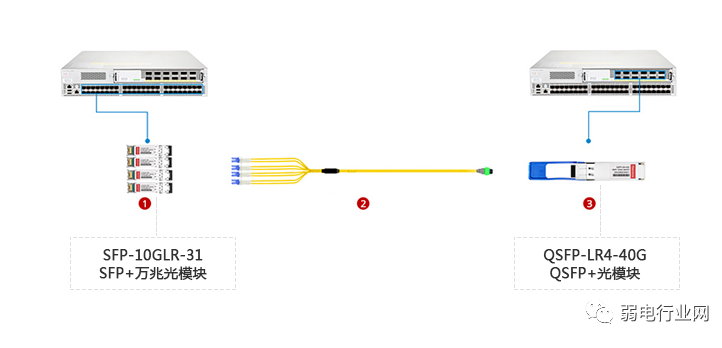

方案一：10G SFP+万兆光模块与交换机之间的连接

依次将4块10G SFP+光模块插入一台交换机的10-Gbps SFP+端口中，再将一块40G QSFP+光模块插入另一台交换机的40-Gbps QSFP+端口中，最后在中间以一根分支光纤跳线进行连接。

该连接方式主要实现了网络从10G向40G的扩展，可快速、简便的满足数据中心的网络升级需求。

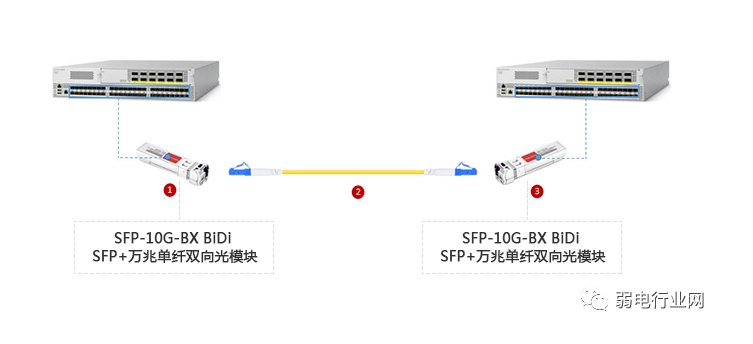

方案二：BIDI SFP+万兆单纤双向光模块与交换机之间的连接

将光模块分别插入两台交换机的SFP+端口中，再用与光模块连接口对应的LC光纤跳线将两台交换机上的光模块进行连接。

该连接方式有效的实现了最简单经济的数据连接，可应用于数据中心、企业布线以及电信运营传输的以太网连接中。

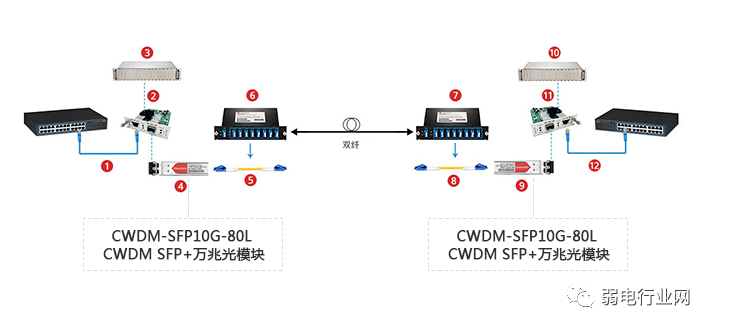

方案三：CWDM SFP+万兆光模块与交换机之间的连接

该连接方式用了中继箱、光纤收发器、CWDM粗波分复用器等来将光模块与交换机进行连接，实现了将10G万兆以太网交换机上的RJ45电口转换为CWDM粗波分复用器需要的CWDM波长。

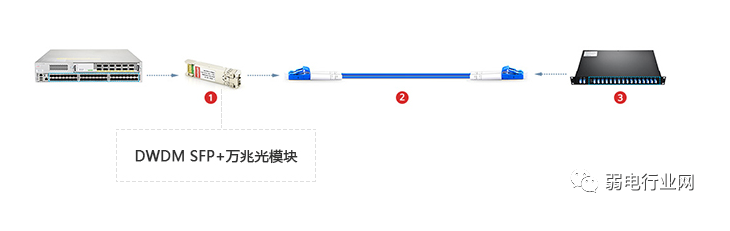

方案四：DWDM SFP+万兆光模块与交换机之间的连接

将光模块插入交换机SFP+端口中，再用铠装光纤跳线将其与DWDM密波分复用器进行连接。

该连接方式实现了长途传输中对光信号的保护，能最大程度的降低光波损耗，适用于长距离的光信号传输。

1、注意两端交换机所使用的光模块的波长、传输距离是否相同，以及单纤双纤、单模多模问题，若出现两端不对等的情况时，应使用相对应的转换器；

2、光模块在使用时要尽量避免静电与磕碰，若出现磕碰，则不建议继续使用该光模块；

3、注意光模块插入的正反，拉环与标签应朝上；

4、在将光模块插入交换机时，尽量用力将其推到底部，一般会有轻微的震动感，插入之后可轻拔光模块，检查是否安装到位；

5、在进行光模块拆卸时，应先将手环拉到与光口呈90°的位置，再将光模块拔出。
