复杂的计算机网络如何设计?外网、内网、智能化设备网如何组网?

   2022-06-22 410
导读

不少朋友多次问到,什么是外网、内网、智能化设备网?什么项目会用到?如何去设计网络?关于网络这块我们弱电行业大大小小的项目

不少朋友多次问到,什么是外网、内网、智能化设备网?什么项目会用到?如何去设计网络?关于网络这块我们弱电行业大大小小的项目,都有涉及到,而关于医院的网络是比较综合,也是较复杂的,基本上都包括了。


本期我们一起来通过医院的组网案例,来彻底了解关于外网、内网、智能化设备网如何设计?


、医院网络组成

医院计算机网络系统用于开展日常医疗业务(HIS、LIS、PACS、RIS、财务、体检系统等),并具备将来扩容和带宽升级的条件;提供合理、流畅的医院网络安全管理软件平台;提供稳定、实用和安全,具有高宽带、大容量和高速率的计算机网络。


医院弱电总机房设置于行政科研楼一层;在门诊楼二层、1号病房楼一层、2号病房楼一层、4号病房楼一层设置汇聚机房,其中4#病房楼一层机房为备灾机房。


医院共设置3套计算机网络:外网、内网、智能设备网,三个网络之间物理隔离。

?外网、内网、智能化设备网如何组网?



二、医院外网、内网、设备网如何组网

医院网络机房规划:

医院内外网组建


医院计算机外网

内网承载医院关键业务,采用万兆骨干,千兆到桌面。核心交换机之间用双机虚拟化热备机制,实现故障的自动切换。接入交换机双链路捆绑上联,并采用虚拟化配置。


?外网、内网、智能化设备网如何组网?

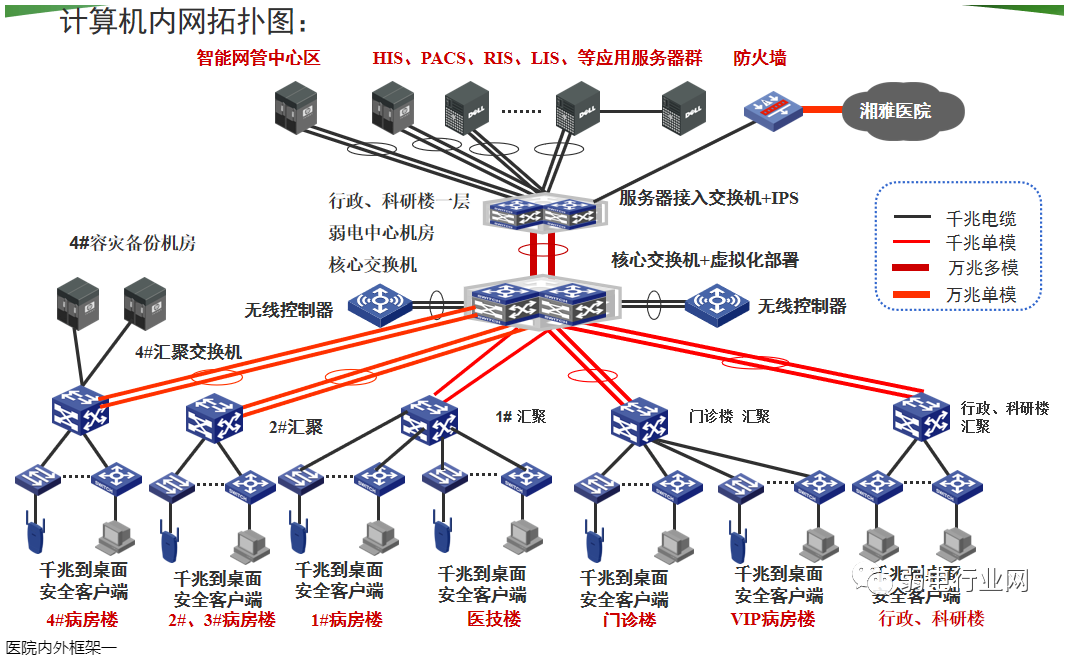

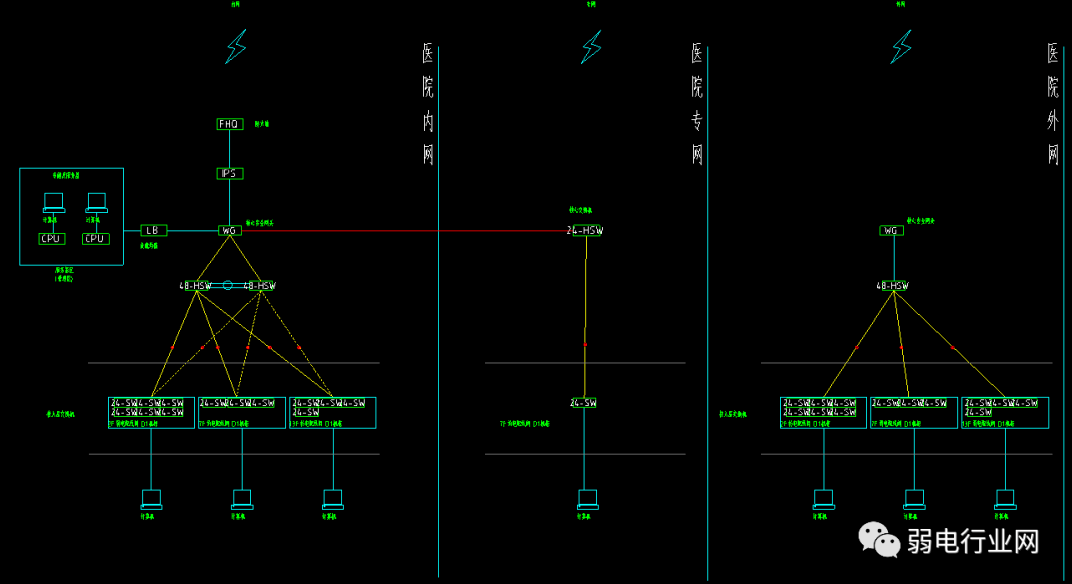

医院内外框架一

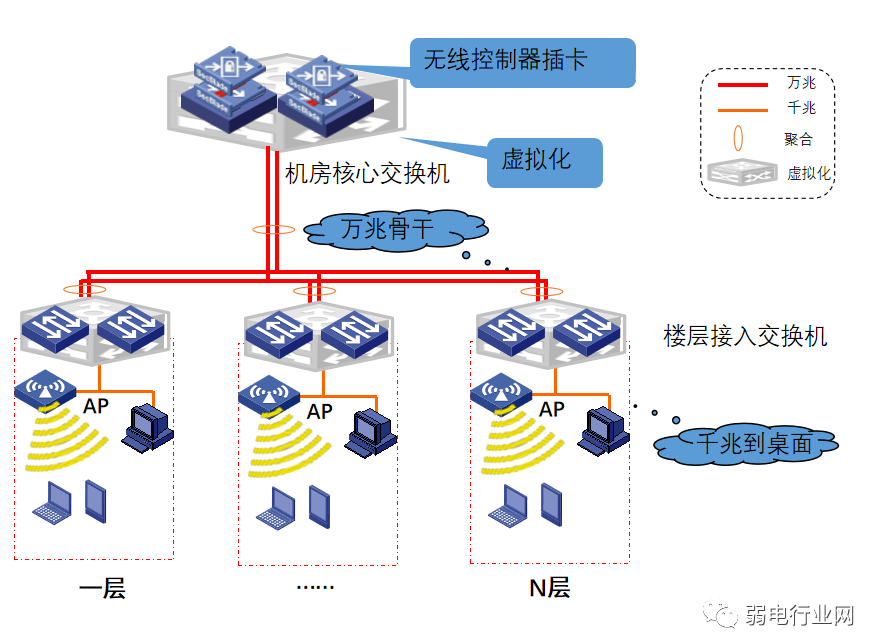

医院内外框架二



二、医院计算机外网

医院外网作为全院上网的主干网络,众多医院对外门户网站,系统均对外开放。外网采用万兆骨干,千兆到桌面。核心设计采用1台十万兆核心交换机,在核心交换机中采用关键模块冗余设计(如双电源冗余等)。

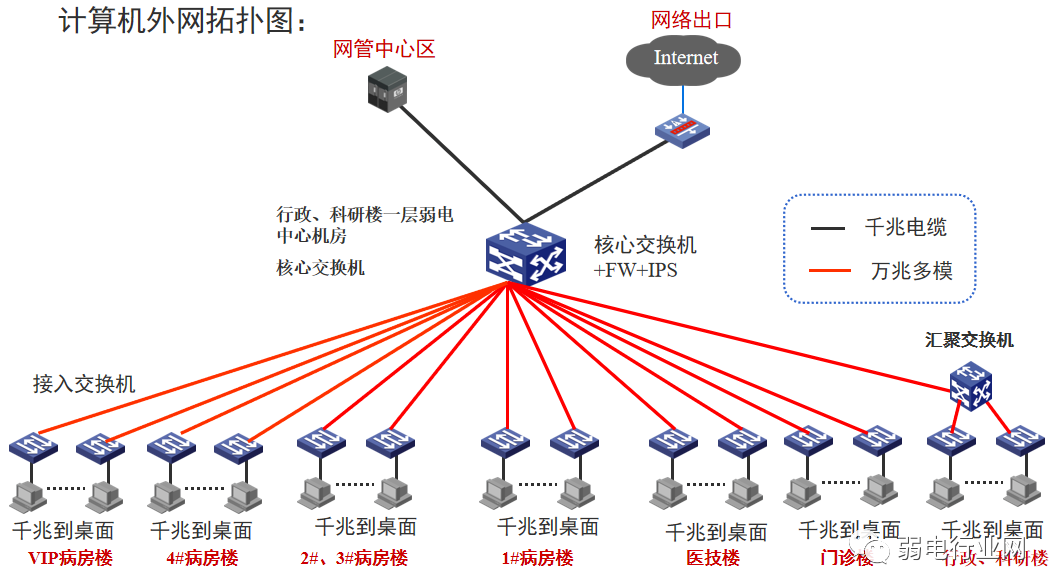

医院外网框架一

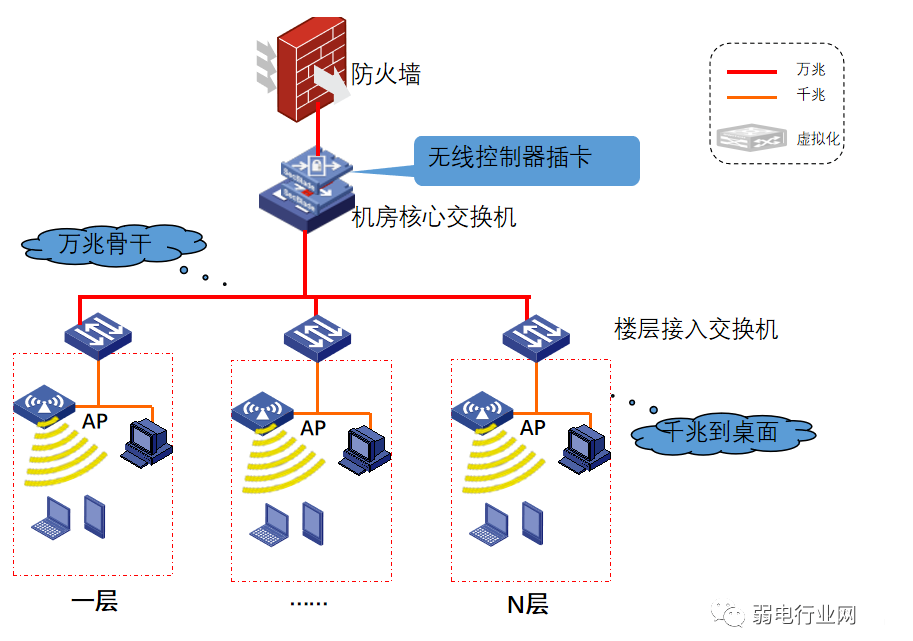

医院外网框架二


考虑到外网对于网络安全防护需求,综合对内及对外考虑设置出口网关、防火墙、统一认证系统及网络管理系统等,考虑设备兼容性及售后服务,采用与核心交换机同一品牌。


三、医院计算机设备网

设备网主要承担医院视频监控,病房电视服务、呼叫系统等,在网络中要求实时和高质量的传输,采用万兆骨干,千兆到桌面。核心设计采用1台十万兆核心交换机,在核心交换机中采用关键模块冗余设计(如双电源冗余等)。

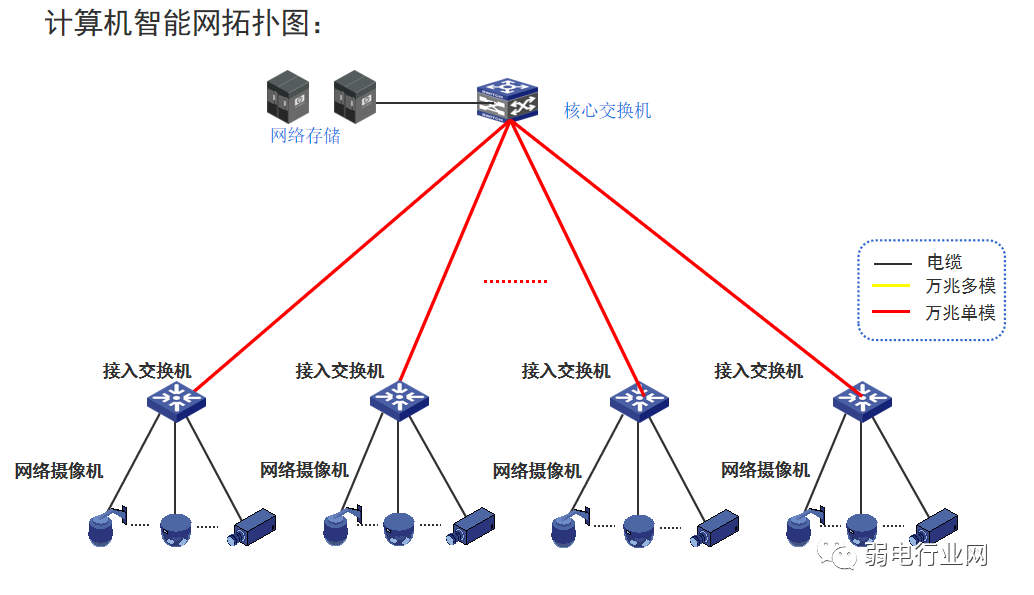

医院设备网组网框架一



医院设备网组网框架二



、医院无线网部署

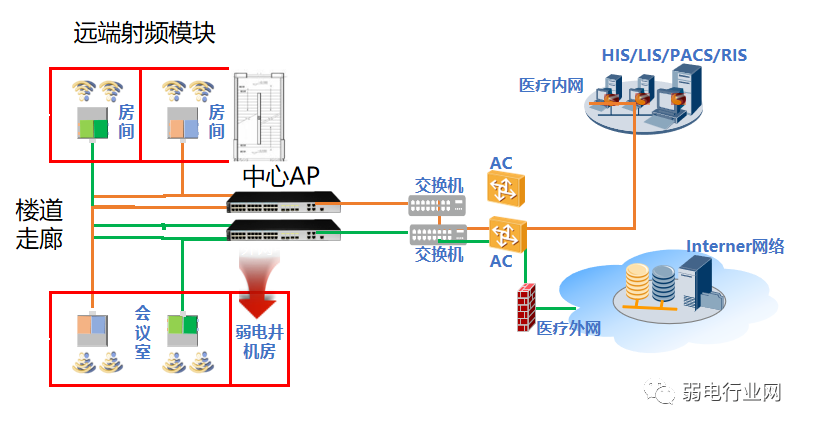

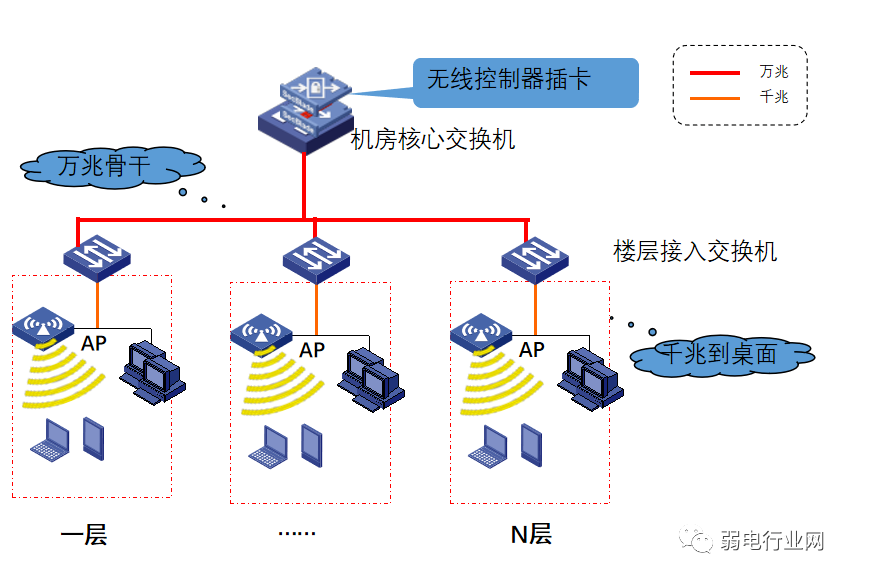

医院无线布置拓扑图:


1、中心AP通过网线延伸到房间,连接内外网的模块分别部署不同房间,一个模块可以覆盖2个房间空间。


2、内外网的模块分别通过网线连接中心AP,内外网独立规划,独立部署,实现内外网数据物理隔离。


优点:

物理隔离:基于远端射频模块、中心AP物理端口和CPU划分内外网隔离技术。

漫游零丢包:通过独有跨远端射频模块漫游算法,终端漫游无感知,零丢包。

灵活扩展:中心AP可扩展支持RFID、Zigbee、蓝牙等射频技术远端模块。

安装便捷:网线拉远100米,中心AP PoE供电,无需穿墙凿洞,改造成本低。



、医院网络布线实施

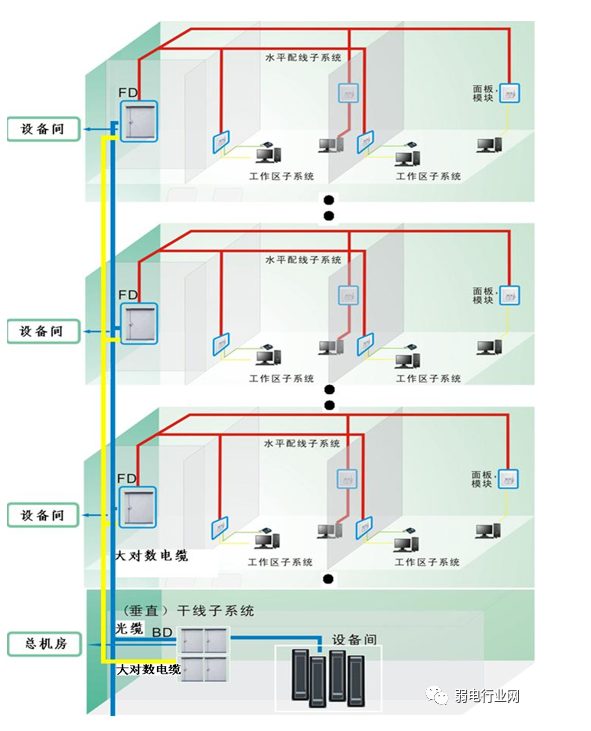

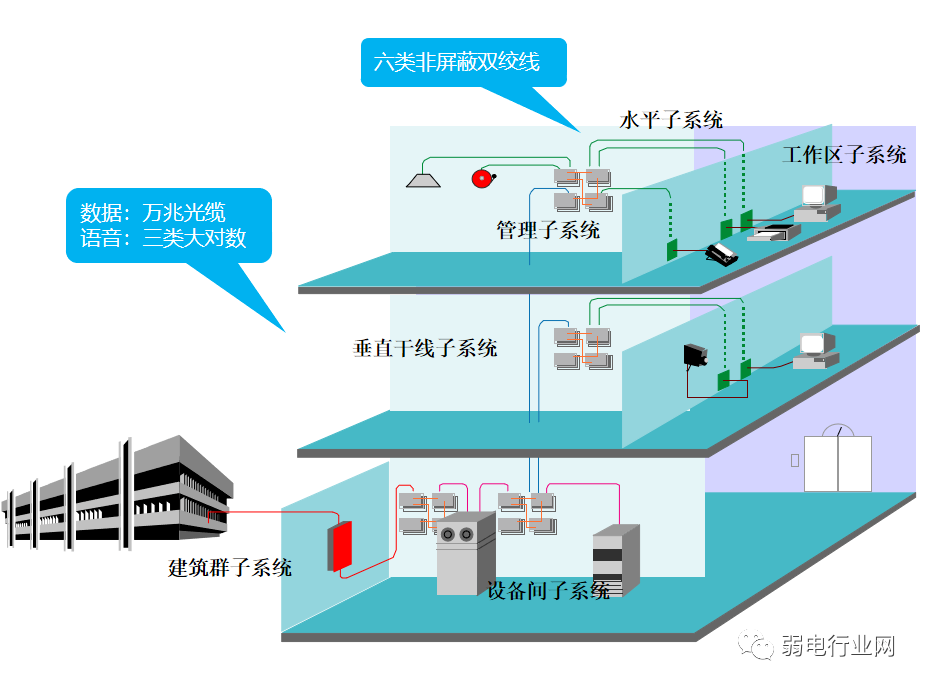

综合布线涉及的子系统:

1)工作区子系统

2)水平子系统

3)垂直子系统

4)管理子系统

5)设备管理间子系统

6)建筑群子系统


一、机房、设备规划



1、弱电总机房设置于1号住院楼一层:

2、汇聚机房设置在门诊楼二层、1号住院楼一层、2号住院楼一层、4号住院楼一层;

3、其中4号住院楼一层设置备灾机房。

4、在各个单体内每层设置1到3个弱电间,弱电机房与汇聚机房通过12芯多模光缆连接,汇聚机房与弱电间通过2根12芯多模光缆连接,水平支线到桌面端口按照千兆布线标准设计 。

5、行政、科研楼外网、语音共用机柜,内网单独设置机柜,内外网机柜错层放置。其余楼栋内网、外网、语音共用机柜。


二、布点原则:

1、值班室设置1组信息点位:1个内网、1个语音点;

2、医生办公室按6-8m2一个内网点,每间办公室设置1-2个电话点。

3、单人间病房2个内网点;双人间病房3个内网点;三人间病房4个内网点;在此基础上,每个房间电视信息点旁增加1个内网点。

4、会议室设置2组信息点位:1个外网、1个内网、1个语音点;

5、手术示教室设置1组信息点位:1个外网、4个内网、一个语音点;

6、手术室设置5个内网点,1个光纤点。



三、采用智能电子布线:

内外网智能电子布线

1、智能电子配线架

2、智能管理单元

3、管理软件

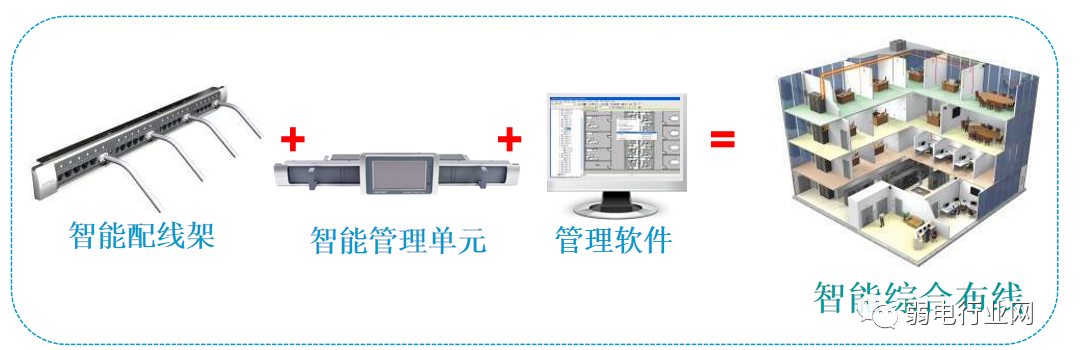

智能布线将传统布线系统与智能管理联系在一起,通过电子配线架智能布线系统,将网络连接的架构及其变化自动传给系统管理软件,管理系统将收到的实施信息进行处理,用户通过查询管理系统,便可以随时了解布线系统的最新结构。通过将管理元素全部电子化管理,可以做到直观、实时和高效的无纸化管理。


医院作为人流密集公共场所,水平线缆采用LSZH低烟无卤级别CAT6,垂直光缆采用采用LSZH低烟无卤级别OM3多模光纤。
