直埋、保护管及管沟敷设的深度是多少?

   2022-06-25 18160
导读

不少朋友多次问到,关于各种施工直埋、保护管及管沟敷设深度是这个,这个在实际弱电施工确实是非常常见,很多朋友对这块其实模棱两可,不是很清楚,在我们弱电vip技术群中也经常有朋友讨论到。本期我们一起来看下。本文遵守的规范《GB 50289-2016 城市工程管线综合规划规范》一、地下敷设覆土深度一、 直埋、保护管及管沟敷

不少朋友多次问到,关于各种施工直埋、保护管及管沟敷设深度是这个,这个在实际弱电施工确实是非常常见,很多朋友对这块其实模棱两可,不是很清楚,在我们弱电vip技术群中也经常有朋友讨论到。

本期我们一起来看下。

本文遵守的规范《GB 50289-2016 城市工程管线综合规划规范》




一、地下敷设覆土深度

 直埋、保护管及管沟敷设

 严寒或寒冷地区给水、排水、再生水、直埋电力及温燃气等工程管线应根据土壤冰冻深度确定管线覆土深度,非直埋电力、通信、热力及干燃气等工程管线以及严寒或寒冷地区以外地区的工程管线应根据土壤性质和地面承受荷载的大小确定管线的覆土深度。


工程管线的最小覆土深度应符合表 4. 1. 的规定。


1、工程管线应根据道路的规划横断面布置在人行道或非机动车道下面。位置受限制时,可布置在机动车道或绿化带下面。


2、工程管线在道路下面的规划位置宜相对固定,分支线少、埋深大、检修周期短和损坏时对建筑物基础安全有影响的工程管线应远离建筑物。


3、工程管线在庭院内由建筑线向外方向平行布置的顺序,应根据工程管线的性质和埋设深度确定,其布置次序宜为:电力、通信、污水、雨水、给水、燃气、热力、再生水。

4、沿城市道路规划的工程管线应与道路中心线平行,其主干线应靠近分支管线多的一侧。工程管线不宜从道路一侧转到另一侧。


5、道路红线宽度超过40m的城市干道宜两侧布置配水、配气、通信、电力和排水管线。

6、各种工程管线不应在垂直方向土重叠敷设。

7、沿铁路、公路敷设的工程管线应与铁路、公路线路平行。工程管线与铁路、公路交叉时宜采用垂直交叉方式布置,受条件限制时,其交叉角宜大于 60。



二、工程管线之间及其与建{构)筑物之间的最小水平净距 (m)

直埋、保护管及管沟敷设的深度是多少?

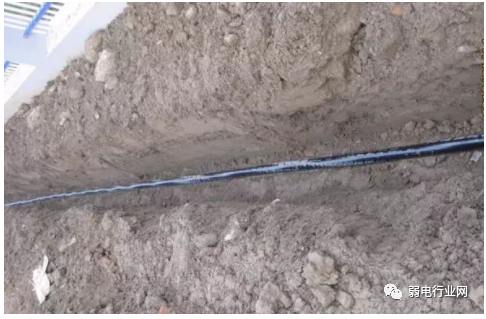

二、直埋施工规范


这里面我们来重点来了解下关于直埋的施工规范。


(1)开挖的沟底必须是松软的土层,如果是石块或硬质杂物要铺100mm厚的软土或砂层。电缆周围的泥土如含有腐蚀电缆金属包皮,应清除和换土,埋深应不小于0.7m,穿越农田时应不小于1m。在引入建筑物、与地下建筑物交叉及绕过地下建筑物处,可浅埋,但应采取保护措施,电缆应埋于冻土层以下,当受条件限制时,应采取防止电缆受到损伤的措施。


(2)电缆敷设后,上面要铺100mm厚的软土或细沙垫层,再盖上混凝土保护板,覆盖宽度应超过电缆两侧以外各50mm,或用砖代替混凝土保护板。


(3)中间接头盒外面要有铸铁或混凝土保护盒。


(4)接头下面应垫以混凝土基础板,长度要伸出接头保护盒两端600〜700mm,电缆自土沟引进隧道、人孔和建筑物时,要穿在管中,并将管口堵塞,防止渗水。


(5)电缆互相交叉,与非热力管和管道交叉,穿越公路和墙壁时,都要穿在保护管中,保护管长度超出交叉点1m,交叉净距不应小于250mm,保护管内径不应小于电缆外径的1.5倍。


(6)直埋电缆一般使用铠装电缆。在铠装电缆的金属外皮两端要可靠接地,接地电阻不得大于10Ω。


(7)直埋电缆在直线段每隔50〜100m处,电缆接头处、转弯处、进入建筑物等处,应设置明显的方位标志或标桩。


(8)电缆与其他管道、道路、建筑物等之间平行和交叉时的最小净距,应符合规范规定。严禁将电缆平行敷设于管道的上方或下方。
