对于户外LED显示屏来说，由于是在户外使用。所以必然要和普通的室内LED显示屏区别对待。户外LED显示屏安装要求上也和普通的室内LED不一样，在安装上必须要在细节上做好，不然很有可能带来麻烦，在我们弱电VIP技术群中也有一些朋友问到相关施工。

本期我们来看下户外LED显示屏的安装方法与示意图。

1、显示屏及建筑物上安装避雷装置。

显示屏主体和外壳保持良好接地，接地电阻小于3欧姆，使雷电引起的大电流及时泄放；显示屏可能会受到雷电引起的强电强磁袭击。

2、注意防水

LED显示屏本身的防水措施屏体及屏体与建筑的结合部必须严格防水防漏；屏体要有良好的排水措施，一旦发生积水能顺利排放；注意防水、防潮。显示屏安装在户外，经常日晒雨淋，风吹尘盖，工作环境恶劣。电子设备被淋湿或严重受潮会引起短路甚至起火，引发故障甚至火灾，造成损失；

3、电路芯片选择

选用工作温度在-40℃～80℃之间的工业级集成电路芯片，防止冬季温度过低使显示屏不能启动。

4、安装通风设备降温

安装通风设备降温，使屏体内部温度在-10℃～40℃之间。屏体背后上方安装轴流风机排出热量；显示屏工作时本身就要产生一定的热量，如果环境温度过高而散热又不良，集成电路可能工作不正常，甚至被烧毁，从而使显示系统无法正常工作；

5、必须选用超高亮度发光二极管

为了保证在环境光强烈的情况下远距离可视，必须选用超高亮度发光二极管；增加对比度.受众面宽，视距要求远、视野要求广；环境光变化大，特别是可能受到阳光直射。

6、显示介质选用新型广视角管

视角宽阔，色彩纯正，一致协调，寿命超过10万小时显示介质的外封装为目前最流行的带遮沿方形筒体，硅胶密封，无金属化装配；其外型精致美观，坚固耐用，具有防阳光直射、防尘、防水、防高温、防电路短路五防特点。

户外LED显示屏的安装注意事项涉及到产品以后的使用和安全，必须要严格对待认真对待起来。

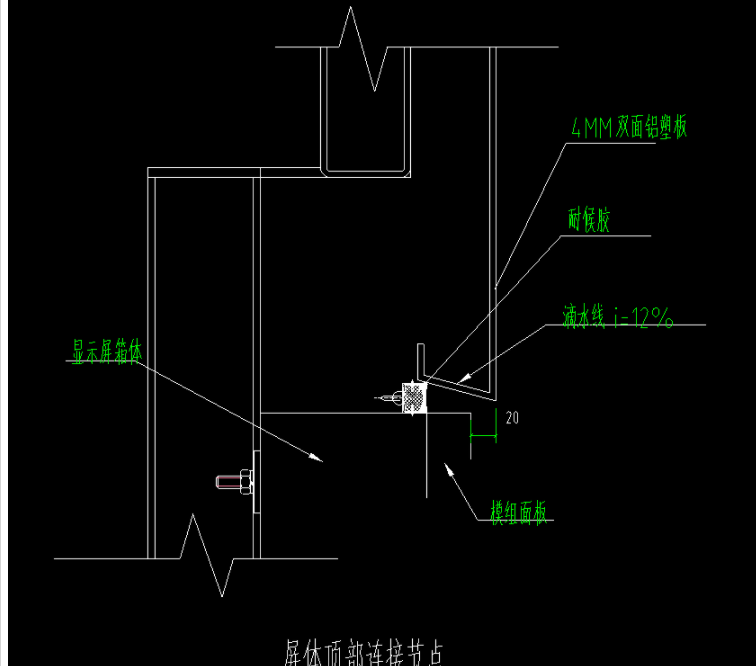

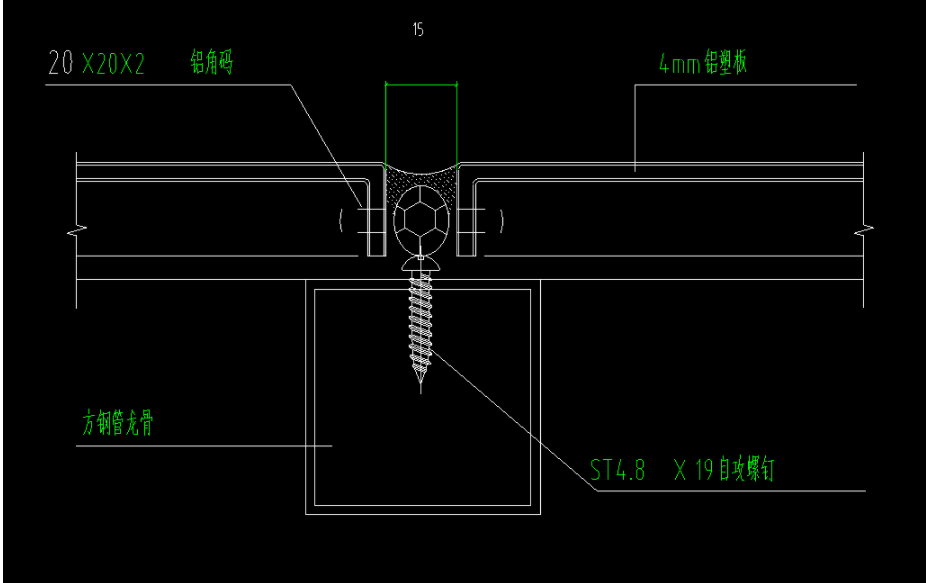

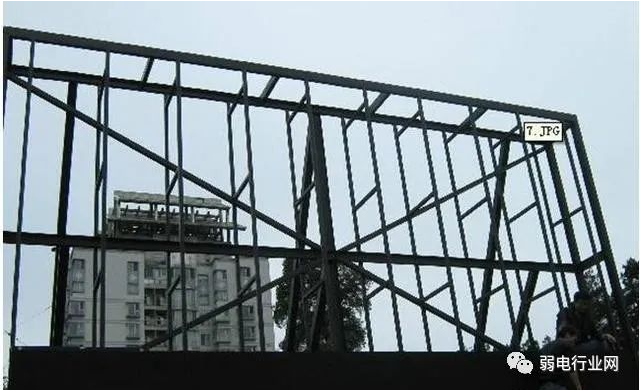

屏体背面钢结构框架部分：

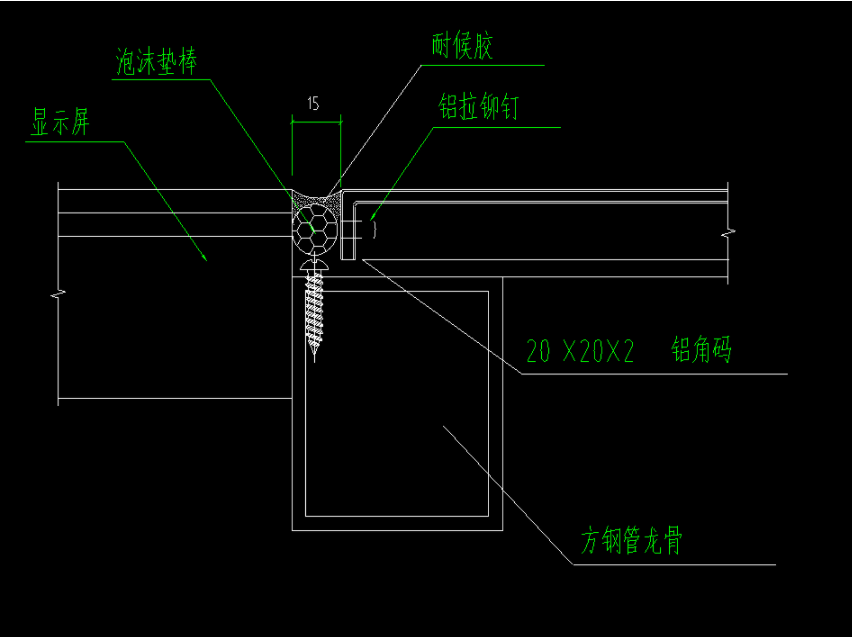

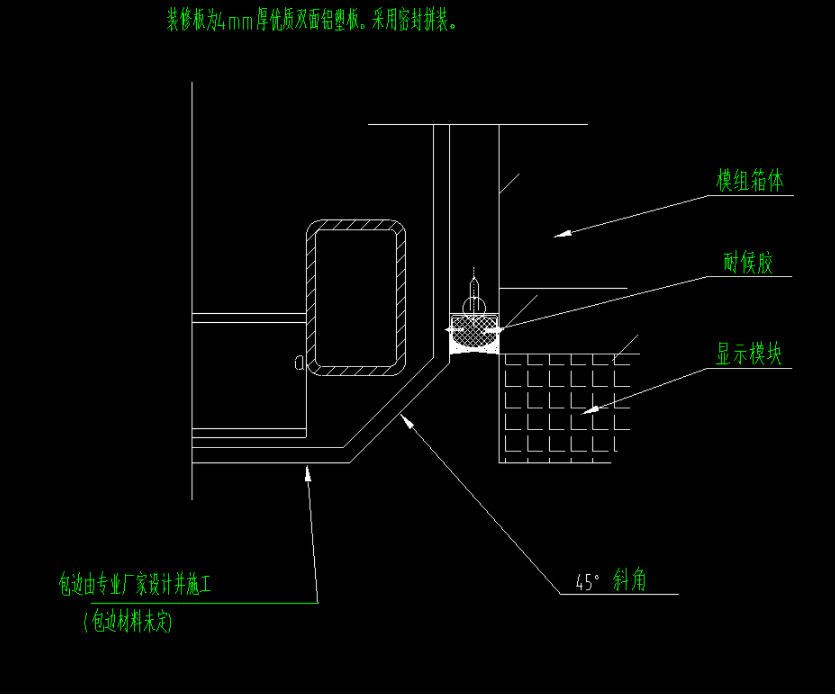

框架侧边，没有包边的

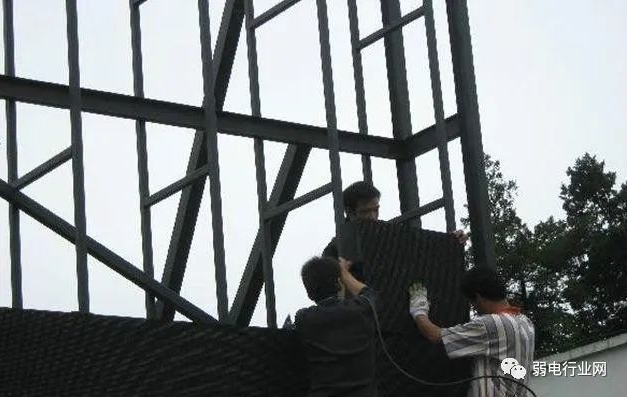

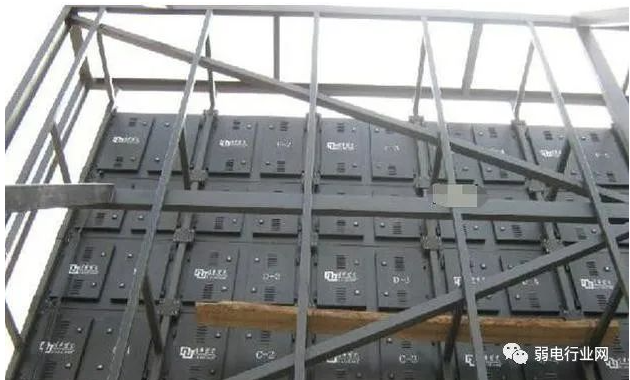

安装箱体

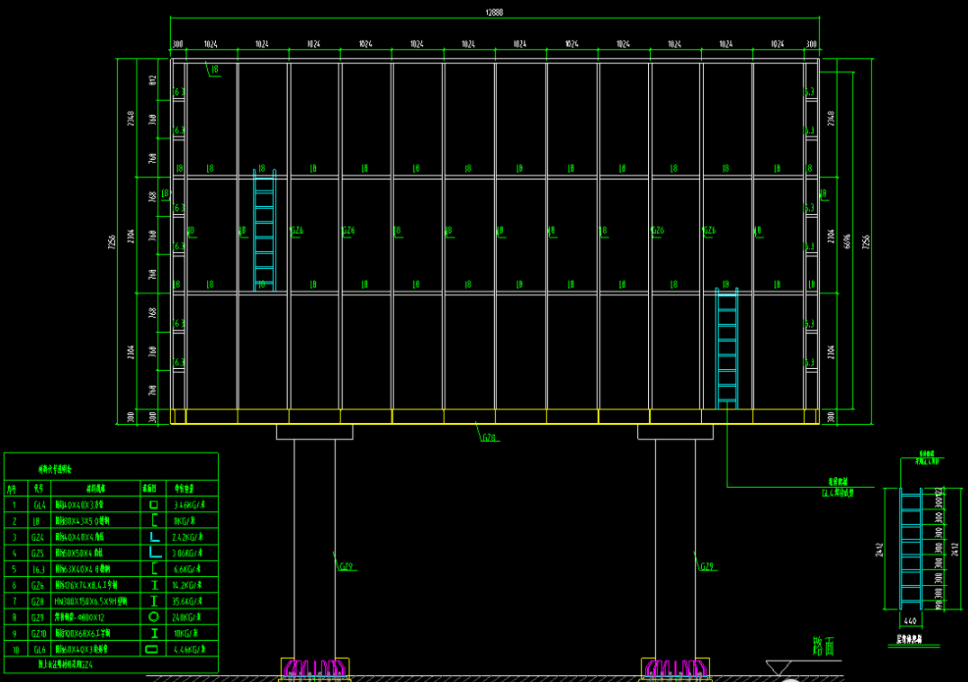

框架结构图

整体背面

显示屏正面

1、开关顺序：

开屏时：先开机，后开屏。

关屏时：先关屏，后关机

(先关计算机不关显示屏，会造成屏体出现高亮点，led烧毁灯管，后果严重。)

2、开关屏时间隔要大于5分钟。

3、计算机进入工程控制软件后，方可开屏通电。

4、避免在全白屏幕状态下开屏，因为此时系统的冲击电流最大。

5、避免在失控状态下开屏，因为此时系统的冲击电流最大。

A计算机没有进入控制软件等程序；

B计算机未通电；

C控制部分电源未打开。

6、环境温度过高或散热条件不好时，led照明应注意不要长时间开屏。

7、电子显示屏体一部分出现一行非常亮时，应注意及时关屏，在此状态下不宜长时间开屏。

8、经常出现显示屏的电源开关跳闸，应及时检查屏体或更换电源开关。

9、定期检查挂接处的牢固情况。如有松动现象，注意及时调整，重新加固或更新吊件。

10、根据大屏幕显示屏屏体、控制部分所处环境情况，避免虫咬，必要时应放置防鼠药

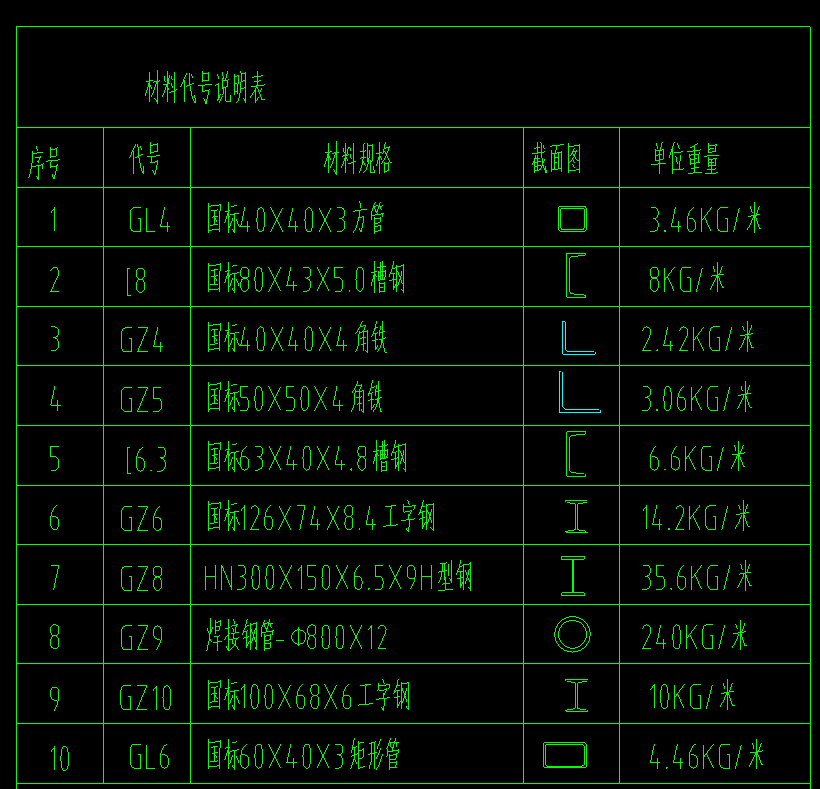

户外LED钢结构设计与安装也是十分重要，这里我们举个例子，户外双立柱型LED显示屏钢结构设计图。

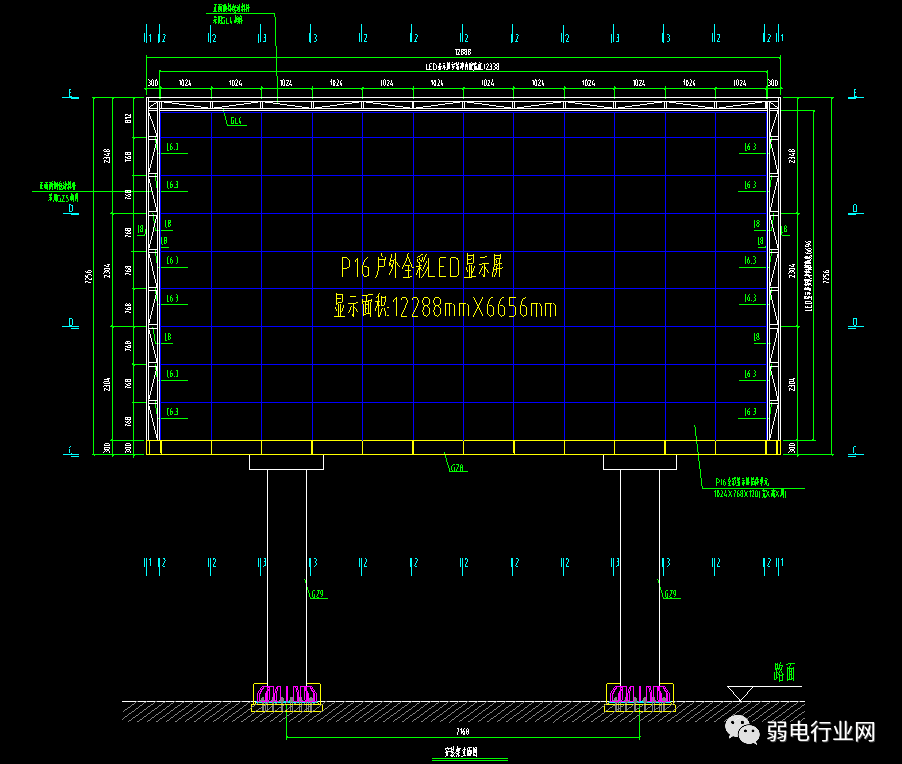

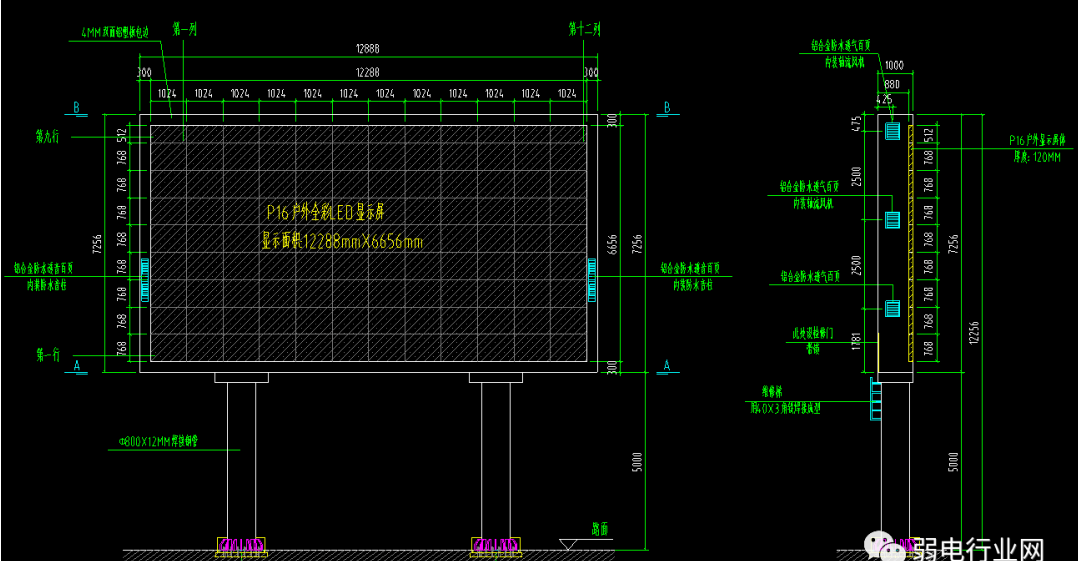

led显示屏及安装立面图

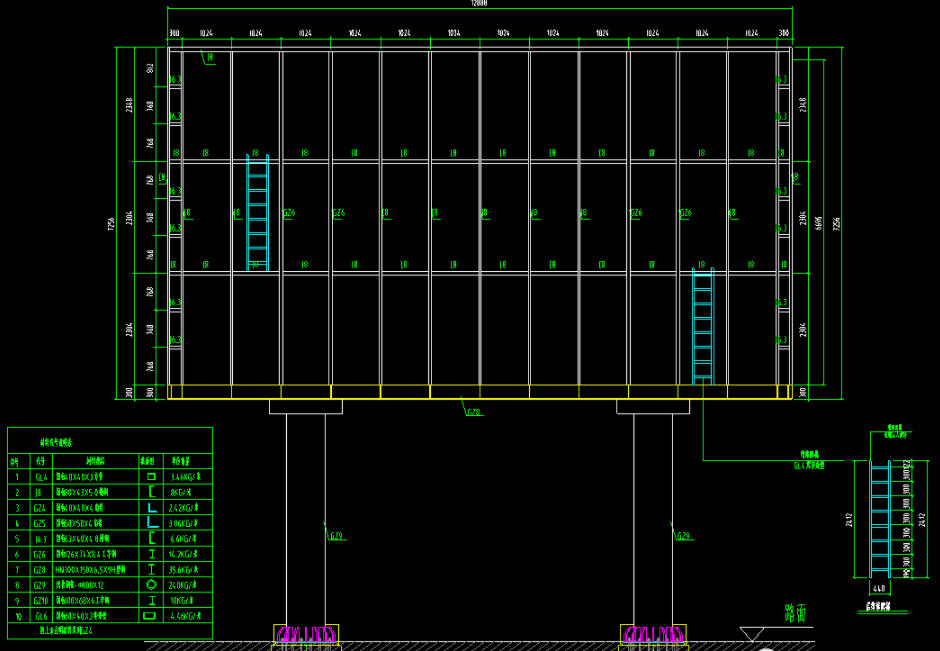

安装立面图

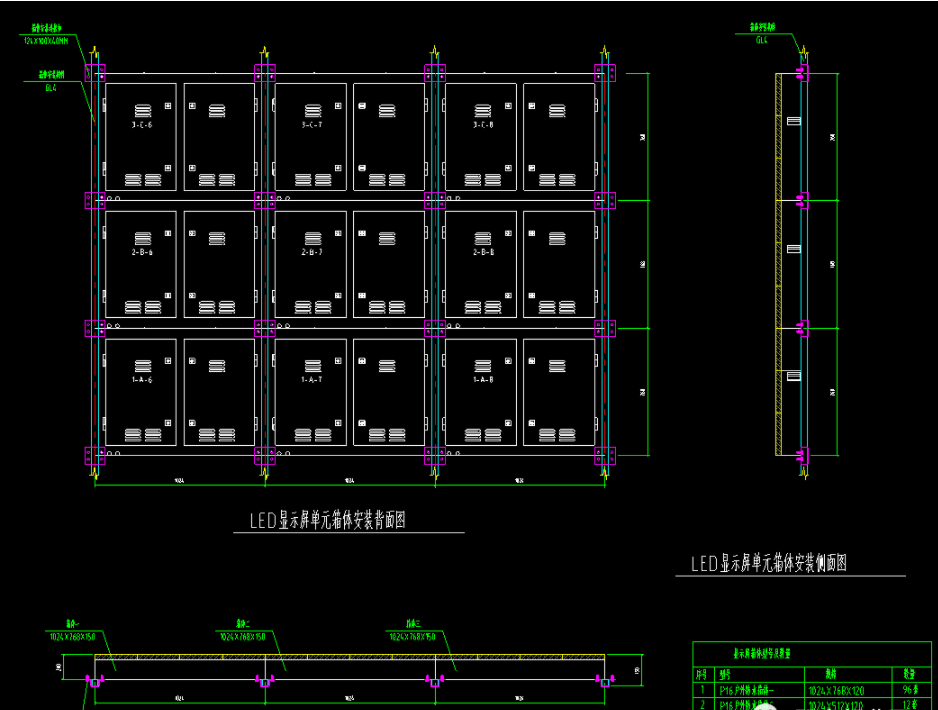

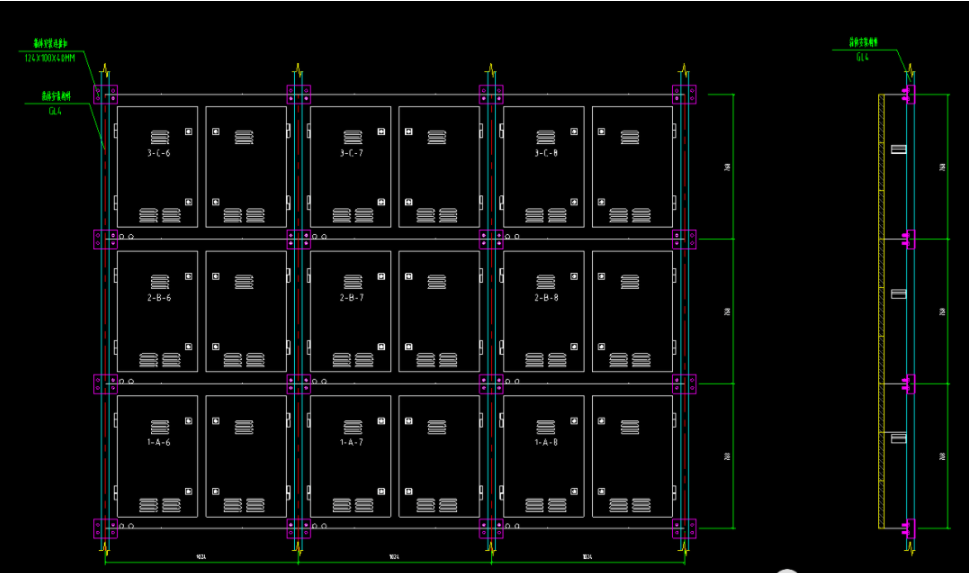

led显示屏单元箱体安装背面图

基础平面图
