校园全光网解决方案，五大全光网组网框架案例

随着校园智能化的发展，越来越多的智能化系统进入校园，传统的校园网络无论是布线还是组网显得十分复杂与麻烦，全光网的应用刚好能解决这一问题，越来越多的校园及园区项目开始使用全光网络，不少的弱电项目经理也正在做相关的项目，在我们弱电VIP技术群也经常讨论到。

本期我们一起来通过这个华为的校园全光网络解决方案，详细了解这块。

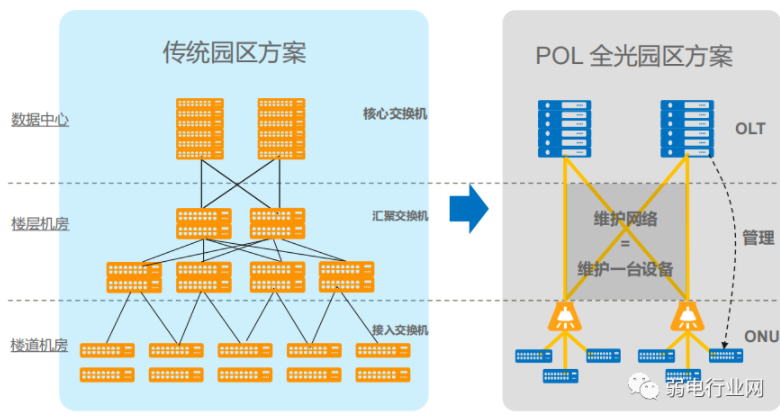

全光校园组网框架

一、框架简单

1、扁平大二层极简架构，光进铜退

2、节省80%能耗和机房，90%布线空间

3、业界领先端到端IP+光全光网络

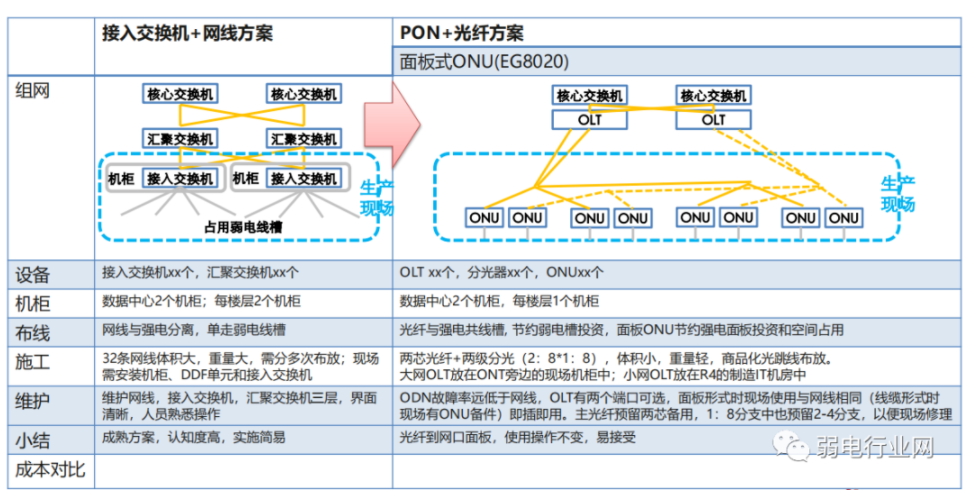

与传组对比，两层网，架构简单，时延低，传输距离远。

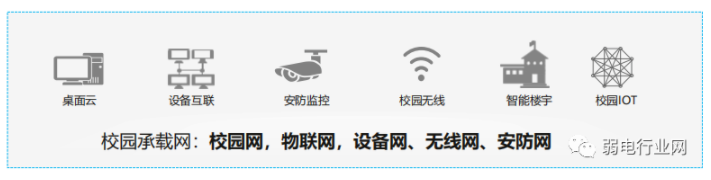

二、一纤多业务

支持业务扩展，一纤多业务，面向IPv6能力ready

10G->50G->100G PON共平台；

自研芯片ONU支持对称10G PON，布线免改动，节省

30%工程TCO

三、处理故障简单，运维省力

因为结构化简单，所以处理故障相对简单

一、智慧教室（ONU设备）

方案：预连接ODN全程免熔接，8口（8GE）ONU多业务承载

方案：预连接ODN全程免熔接，8口（8GE）ONU多业务承载

优势：

1、预制缆到教室，全程免熔接，降低施工难度，无需专业技能和专业工具，部署效率高

2、一台ONU全业务承载，部署灵活，新增和调整业务更加快捷

3、ONU支持提供POE功能，灵活支持Wi-Fi AP、摄像头接入

4、教室ONU即插即用、即换即通，免维免配，降低运维难度

5、预连接ODN链路物理故障eSight实时显示，直接进行更换即可，无需熔接。

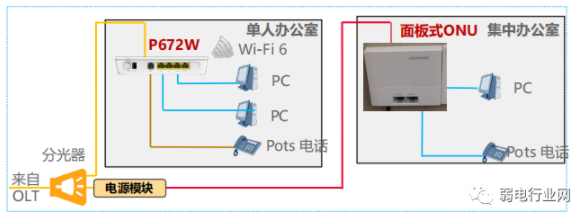

二、智慧办公

方案：光电复合缆直达到桌面，ONU灵活扩容

优势：

1、光纤直达桌面，避免乱拉网线、乱接设备引起网络故障

2、ONU端口可基于不同业务分配不同带宽，关键业务质量有保障

3、端口之间可隔离、可互通，基于业务诉求灵活配置

4、面板式ONU+光电混合缆（预制缆本地取电）灵活选择，桌面ONU“86盒”。

三、全光宿舍

方案：源自华为5G的WiFi 6、光电复合缆入室，更加稳定安全

优势：

1、一套物理网络承载办公、生活，节省TCO投资

2、源自华为5G的Wi-Fi 6 ONU，匹配宿舍全场景

3、光电复合缆入室，宿舍断电不断网，远程集中供电更加稳定可靠，

更加安全，混合缆供电距离可达200m+

4、ONT WIFI统一配置管理，支持信道自适应调节

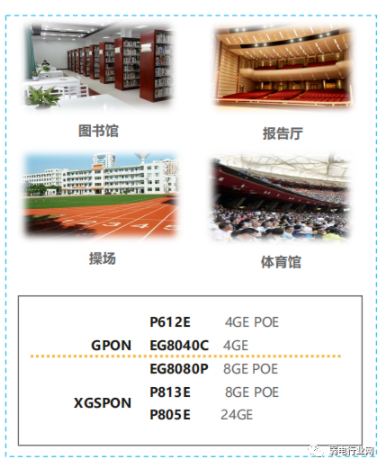

四、无线校园

方案：校园无线覆盖

优势：

1、场景化方案：GPON/XGS-PON/20G-PON融合，针对生活、教学等

不同场景给出不同的无线承载方案

2、多规格匹配：室内/外、一体化、免信息箱等多种适配产品，支持

PoE/PoE+/PoE++

3、SFP ONU搭配光电复合缆、完美解决末端AP取电难问题

4、校园全覆盖：光纤下沉，无末端传输距离限制，AP灵活布放高效实现

校园无线全覆盖

5、极简运维：AC统一管理，运维简单高效
