端口隔离和划分VLAN有何不同？那个好用？如何配置端口隔离？
2022-09-02
2850导读大家好，这里是弱电行业网。本篇将为大家详解端口隔离与vlan的区别。对于大型网络，它的ip规划我们常常的做法是划分vlan，因为划分vlan有诸多好处，方便管理以及提升了整个网络的安全性。也有很多朋友问到，对于1000路以上的大型监控或网络如何去设置它的ip地址呢？在我们弱电VIP技术群里也经过了深入的讨论。除了划分vlan
对于大型网络，它的ip规划我们常常的做法是划分vlan，因为划分vlan有诸多好处，方便管理以及提升了整个网络的安全性。也有很多朋友问到，对于1000路以上的大型监控或网络如何去设置它的ip地址呢？在我们弱电VIP技术群里也经过了深入的讨论。除了划分vlan有其它的方法吗？答案是肯定，那就是端口隔离。这两种方法在ip规划中使用的最多，我们本期来详细了解vlan的划分与端口隔离。在面对ip地址较多的时候，我们常用的方法就是划分vlan，VLAN的作用是隔离广播，同一个VLAN在一个广播域，端口隔离就是将同一个VLAN不同接口再进行隔离。使用三层交换机划分vlan，可以使vlan之间相互通信。某公司有1000台电脑，公司有若干个部门，部门之间有相互往来，如何来规划ip地址？
分析：1000台电脑可以设置成6个网段，当然也可以设置5个网段，设置6个网段方便以后扩展性。那我们ip地址可以如下：
Vlan1:192.168.1.1/24
Vlan2:192.168.2.1/24
Vlan3:192.168.3.1/24
Vlan4:192.168.4.1/24
Vlan5:192.168.5.1/24
Vlan6:192.168.6.1/24
1、限制广播域。广播域被限制在一个VLAN内，提高了网络处理能力。 2、增强局域网的安全性。VLAN的优势在于VLAN内部的广播和单播流量不会被转发到其它VLAN中，从而有助于控制网络流量、减少设备投资、简化网络管理、提高网络安全性。3、灵活构建虚拟工作组。用VLAN可以划分不同的用户到不同的工作组，同一工作组的用户也不必局限于某一固定的物理范围，网络构建和维护更方便灵活。
我们上面提到了，对于网型网络来说，vlan是一种不错的解决办法，那除了vlan还可以使用端口隔离了。
采用端口隔离功能，可以实现同一VLAN内端口之间的隔离。

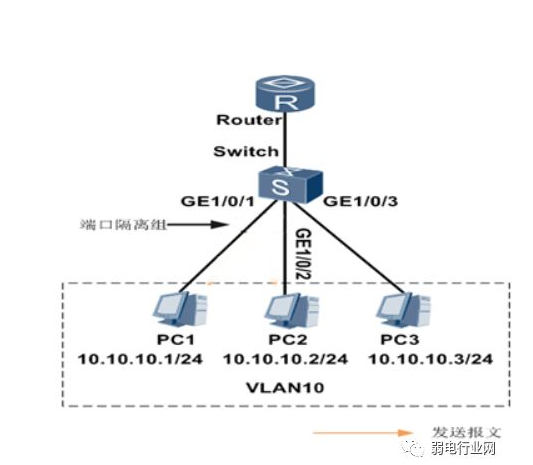

端口隔离一般用于内网中，端口隔离的端口之间无法相互通信，所以端口隔离功能为用户提供了更安全的方案。 端口隔离的方法和应用场景如下图所示，PC1、PC2和PC3同属于VLAN10。要求：实现pc2与pc3 不能互相访问，pc1与 pc2之间可以互相访问 pc1与pc3之间可以互相访问。Pc 1：10.10.10.1 255.255.255.0 连接交换机 GE1/0/1端口Pc 2：10.10.10.2 255.255.255.0 连接交换机 GE1/0/2端口Pc 3：10.10.10.3 255.255.255.0 连接交换机 GE1/0/3端口[Huawei]vlan 10 #创建vlan 10[Huawei-vlan10]int vlan 10 #进入vlan 10[Huawei-Vlanif10]ip address 192.168.1.1 /24 #设置vlan 10 ip 与掩码[Huawei-Vlanif10]quit #退出 [Huawei]int GigabitEthernet 1/0/3 #进入端口3[Huawei-GigabitEthernet1/0/3]port link-type access #设置端口模式为access 模式，access端口只能属于一个vlan；[Huawei]int GigabitEthernet 1/0/2 #进入端口2[Huawei-GigabitEthernet1/0/2]port link-type access #设置端口模式为access 模式[Huawei-GigabitEthernet1/0/2]quit #退出[Huawei]int GigabitEthernet 1/0/2[Huawei-GigabitEthernet1/0/2]am isolate GigabitEthernet 1/0/3 #隔离端口 3[Huawei-GigabitEthernet1/0/2]quit[Huawei]int GigabitEthernet 1/0/3 #进入端口3[Huawei-GigabitEthernet1/0/3]am isolate GigabitEthernet 1/0/2 #隔离端口 2[Huawei-GigabitEthernet1/0/3]quit作为交换机有效的访问控制安全控制机制之一：端口隔离，其安全、灵活的特性在实际组网中应用广泛，它可以将指定的端口可以加入到特定的端口隔离组中，同一端口隔离组的端口之间互相隔离，不同端口隔离组的端口之间不隔离。是不是感觉似曾相识，感觉跟划分VLAN差不多，其实不然，虽然VLAN和端口隔离都是把一部分设备独立在一个空间内，有防护功能，但VLAN一般用来隔离广播的，譬如一栋大楼，每层一个VLAN，隔离出广播域，而端口隔离则不同，一般同一个VLAN的用户都是同一网段的，所以是可以ping通访问的，实现共享资料的，但是做了端口隔离后，即使在同一网段，也禁止互相访问，安全指数更高！简言之就是：VLAN的作用是隔离广播，同一个VLAN在一个广播域，端口隔离就是将同一个VLAN不同接口再进行隔离。1、端口隔离的端口之间无法相互通信，但可以与上联口通信；VLAN是同VLAN ID的端口可以任意通信，不同VLAN之间不能直接通信。2、端口隔离的各个端口仍然处于同一IP段；VLAN则必须每个VLAN对应一个独立的IP段。3、端口隔离仅限于单台交换机，即无法控制通过上联口互联的两台交换机之间的隔离端口的通信；VLAN可以跨越多台交换机，只要VLAN ID不同，就无法直接通信。4、上联口无法区分端口隔离的数据来自哪个端口，但是可以区分VLAN的数据归属于哪个VLAN。
