线缆如何敷设？一文了解规范与工艺

线缆如何敷设？很多朋友都问到相关的内容，本期我们一起来看下。

1. 穿线技术要求

1) 线缆安装前要严格进行穿线检查，具体要求参见相应的管槽检查要求，下面罗列的是严重影响穿线质量和进度的几个管槽质量问题：

2) 管槽规格小。

3) 接口处有毛刺。

4) 埋地安装管槽阻塞、有水等。埋地管槽穿线前必须全面试穿。

5) 所有的钢管口都要安放塑料护口。穿线人员应携带护口，穿线时随时安放。

6) 余长：电缆在计算机出线盒外余长750px，余线应仔细缠绕好收在出线盒内。在配线箱处从配线柜入口算起余长为配线柜的（长+宽+深）。

7) 分组绑扎：余线应按分组表分组，从桥架出口捋直绑扎好，绑扎点间距不大于1250px。不可用铁丝或硬电源线绑扎。

8) 转弯半径：50芯电缆转弯半径应不小于162mm。

9) 垂直电缆通过过渡箱转入垂直钢管往下一层走时要在过渡箱中要绑扎悬挂，避免电缆重量全压在弯角的里侧电缆上，这样会影响电缆的传输特性。在垂直桥架中的电缆要每米绑扎悬挂一次。

10) 桥架内布放电缆应平直，无缠绕，无长短不一。如果桥架开口朝侧面，电缆要每隔1米绑扎固定一次。

11) 电缆按照计算机平面图标号，每个标号对应一条线，对应的房间和插座位置不能弄错。两端的标号位置距末端25厘米，贴浅色塑料胶带，上面用油性笔写标号或贴纸质号签再缠透明胶带。此外在配线架端从末端到配线柜入口每隔1米用要在电缆皮上用油性笔写标号。

12) 按3%的比例穿备用线，备用线放在主干桥架内，每层至少1根备用线。

13) 穿线完成后，所有的电缆应全面进行通断测试。测试方法：把两端电缆的芯全部剥开，露出铜芯。在一端把数字万用表拨到通断测试档，两表笔稳定地接到一对电缆芯上；在另一端把这对电缆芯一下一下短暂地接触。如果持表端能听到断续的“嘀嘀”声，就OK，每根电缆的芯都要测。这样测试能发现的问题是断线、断路和标号错。

2. 线缆敷设检查

1) 检查穿线报告包括长度刻度表，和测试结果。

2) 现场检查电缆主干、分组绑扎情况、抽查标号、刻度，抽测通断。

3) 检查完成后，交监理审核、报验收。

3. 线缆绑扎规范

插头附近的电缆线应按序进行绑扎，不得使电缆线互相缠绕，按图1.3.1-1所示扎好 扎带，每列电缆的扎带高低应相同，电缆能保持顺直，与地面垂直。

图1.3.1-1

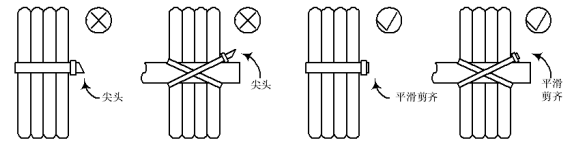

扎带在使用时，应视不同的情况使用不同规格的扎带，尽量避免使用两根或两根以上的扎带连接后并扎，以免绑扎后强度降低，扎带扎好后应将多余部分齐根平滑剪齐，在接头处不得带有尖刺，如图1.3.1-2所示。

图1.3.1-2

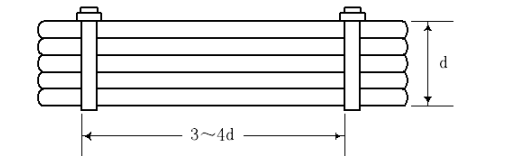

电缆绑成束时扎带间距应为电缆束直径的3～4 倍，如图1.3.1-3所示。

图1.3.1-3

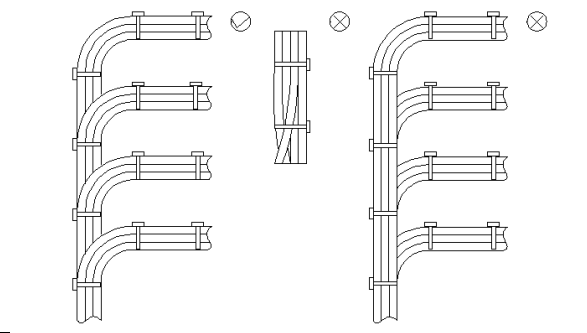

绑扎成束的电缆转弯时扎带应扎在如图所示的位置以避免在电缆转弯处应力过大造成的内芯断芯的故障。见图1.3.1-4。

图1.3.1-4

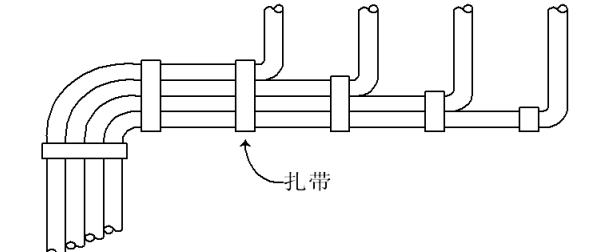

架内电缆的布放要求如图1.3.1-5：

4、施工中的难点

(1) 埋地暗装钢管、桥架穿线

电缆管路采用埋地安装管槽的情况，管槽阻塞是最主要的问题，穿线前应全面试穿，否则必将被长时间的穿线过程拖跨。

(2) 吊顶内桥架钢管、桥架穿线

吊顶上穿线需要架梯作业，劳动强度较大，但如果管槽敷设都符合要求，应较顺利。应注意的问题是不要一次穿太多（少于20根）。

(3) 电缆保护

穿钢管时钢管两端要加护套，所有电缆经过的管槽连接处都要处理光滑，不能有任何毛刺，以免损伤电缆。

拽线时每根线拉力应不超过11公斤，多根线拉力最大不超过40公斤，以免拉伸电缆导体。

电缆一旦外皮损伤以至芯线外露或有其他严重损伤，损伤的电缆段应抛弃，不得接续，接续的电缆无法满足信号传输要求。

整个工程中电缆的贮存、穿线放线都要耐心细致，避免电缆受到任何挤压、碾、砸、钳、割或过力拉伸。布线时既要满足所需的余长，又要尽量节省，避免任何不必要的浪费。

布线期间，电缆拉出电缆箱后尚未布放到位时如果要暂停施工，应将电缆仔细缠绕收起，妥善保管，不得随意散置在施工现场。
