线缆敷设图，看图就了解线缆敷设

(1) 预埋管线布线

所谓预埋管线布线就是将金属管或阻燃高强度PVC管直接预埋在混凝土楼板或墙体中，并由电信间向各信息插座辐射，如图1.3.5-1所示。

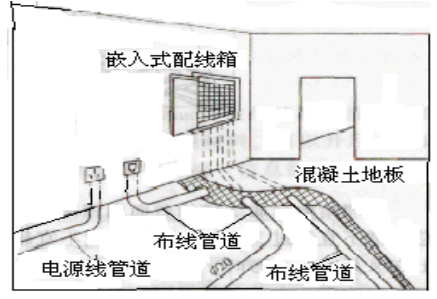

图1.3.5-1预埋管线布线法

(1) 地面金属线槽方式布线

所谓地面金属线槽方式就是将长方形的线槽安装在现浇楼板或地面垫层中，每隔4～8m拉一个过线盒或出线盒（在支路上出线盒起分线盒的作用），直到信息点出口的出线盒。这种方式就是将电信间出来的缆线沿地面金属线槽布放到地面出线盒，或由分线盒引出支管到墙上的信息插座，如图1.3.5-2所示。

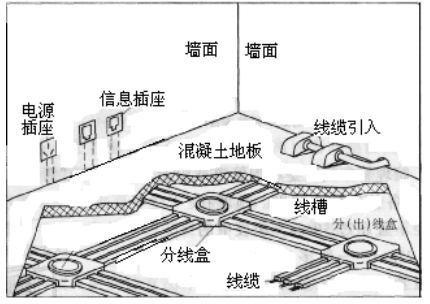

图1.3.5-2地面金属线槽方式布线

(1) 格形楼板线槽与沟槽相结合布线

格形楼板线槽与沟槽相结合布线是指，将格形楼板线槽与沟槽连通成网，沟槽内电缆为干线布线路由，分束引入各预埋线槽，在线槽的出线口处安装信息插座，如图1.3.5-3所示。

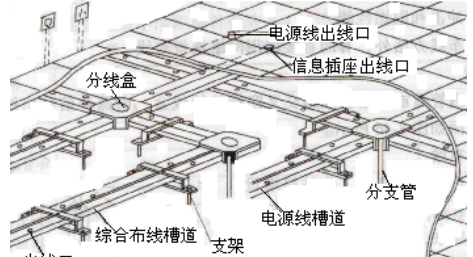

图1.3.5-3格形楼板线槽和沟槽示意图

(1) 吊顶内布线

吊顶内布线是指先走吊顶线槽、管道，再走墙体内暗管的布线方式，常用于大型建筑物或布线系统较复杂的场所，如图1.3.5-4所示。

图1.3.5-4吊顶线槽、管道与墙内暗管结合布线

(2) 天花板内布线

采用天花板内敷设缆线时，宜用金属管道或硬质阻燃PVC管予以保护。如图1.3.5-5所示，是在天花板内设置集合点(转接点)的分区布线方式。

图1.3.5-5在天花板内布线

(1) 网络地板布线

网络地板是基于架空地板方式发展起来的大面积、开放性地板,布线方式如图：1.3.5-6。
