酒店IPTV七种组网方案,酒店项目更好做

放大字体  缩小字体 发布日期:2020-06-28 22:43:47    浏览次数:370    评论:0
导读

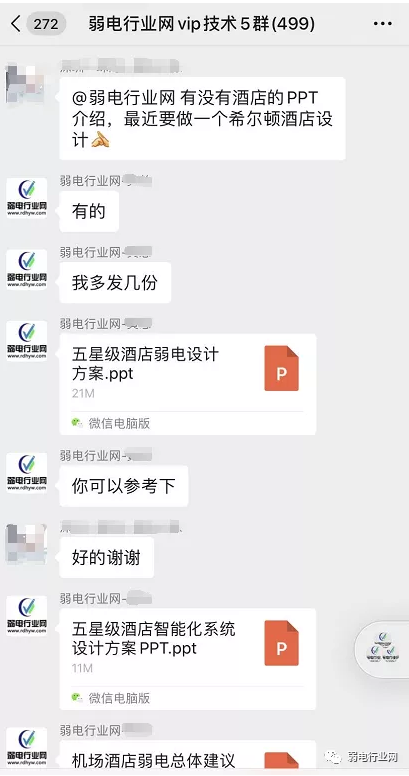

酒店项目是弱电行业中最频率的项目之一,很多朋友都有涉及到,在我们弱电VIP技术群里也常讨论到酒店相关的实际项目,本期我们总

酒店项目是弱电行业中最频率的项目之一,很多朋友都有涉及到,在我们弱电VIP技术群里也常讨论到酒店相关的实际项目,本期我们总结了七种常用酒店IPTV解决方案,我们一起来看一下,总有一种适合你。

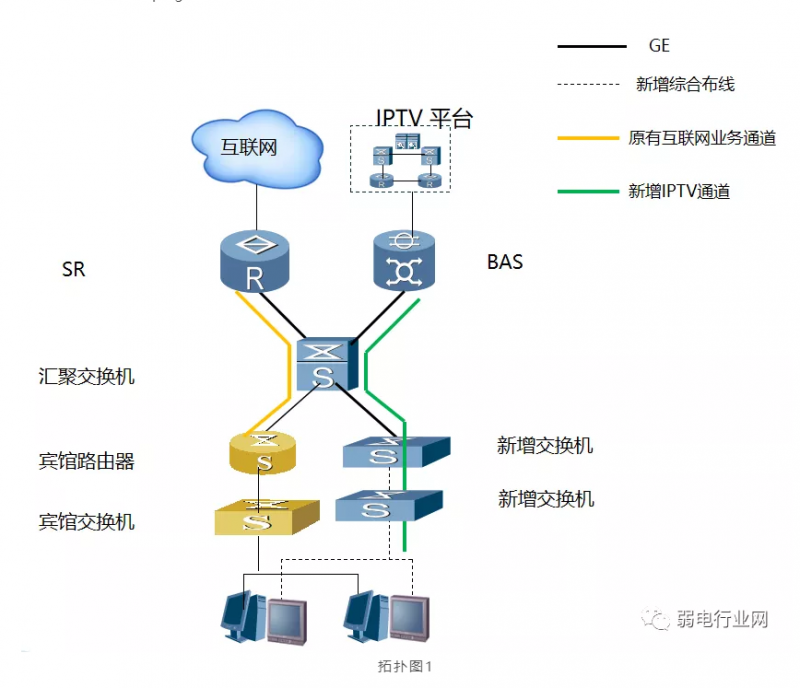

方案一、IPTV专线接入+综合布线


宾馆交换机不支持VLAN划分、组播功能、QoS功能,但具备新增综合布线条件:

1、宾馆新建综合布线;

2、局端汇聚交换机为用户新开千兆IPTV专线,IPTV业务透传至BAS终结;

3、宾馆需新建IPTV接入交换机N台,出口交换机具备1000M光口接入能力;

4、IPTV业务与宽带业务严格分离,新增IPTV交换机启用IGMPsnooping 功能。

拓扑图1

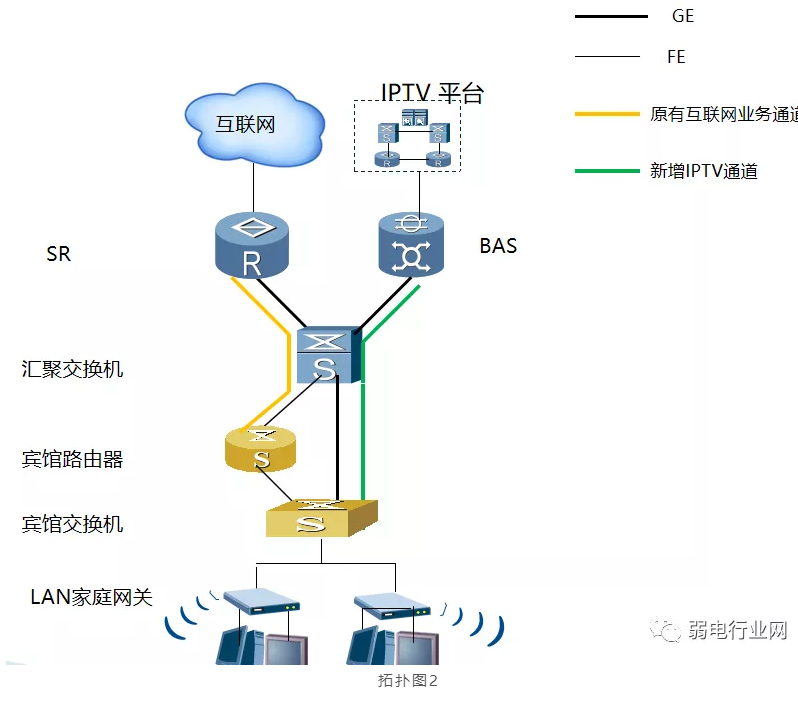

方案二、IPTV专线接入+家庭网关接入


宾馆汇聚交换机支持千兆接入能力,满足组播、VLAN隔离、QoS功能,利用原有综合布线,通过在客房部署支持多VLAN功能的桥接型家庭网关实现宽带上网与IPTV业务同时接入:

1、局端汇聚交换机为用户新开千兆IPTV专线,IPTV业务透传至BAS终结;新增IPTV专线直接接入用户核心交换机

2、宾馆交换机规划IPTV VLAN,与原有宽带业务进行隔离;

3、宾馆交换机需要启用IGMPsnooping功能,启用QoS功能保障IPTV业务质量

4、宾馆客房配套安装桥接型家庭网关设备,上联端口接入原有综合布线,透传IPTV业务VLAN与宽带业务VLAN,LAN口1接入宽带业务,LAN口4接入IPTV机顶盒,并可以选择支持WIFI功能的型号,增加宾馆WIFI覆盖;

拓扑图2

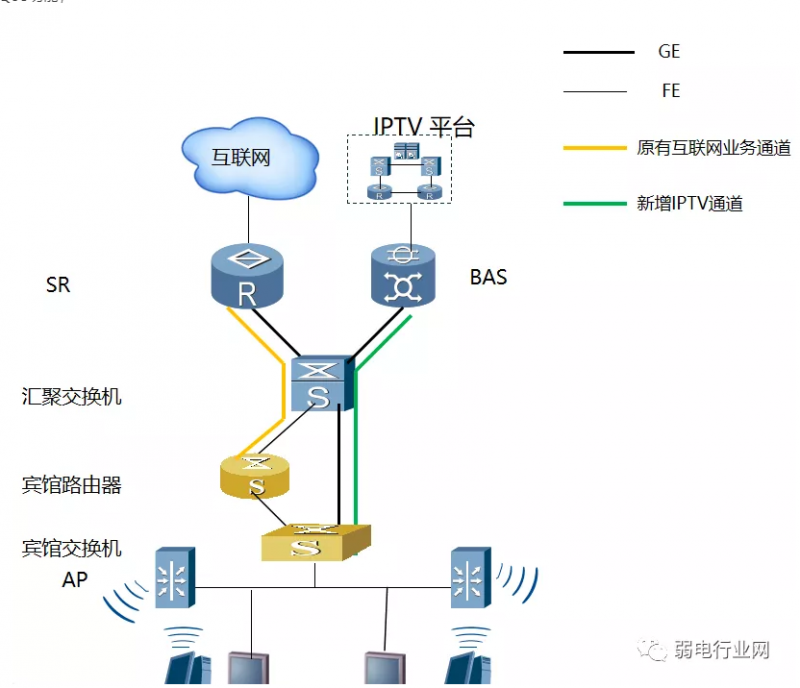

方案三、IPTV专线接入+wifi覆盖


酒网络设备支持千兆接入能力,满足组播、VLAN划分、QoS功能,利用原有综合布线,为客房提供IPTV业务接入,同时补充综合布线并部署AP,通过新增AP实现宾馆宽带无线信号覆盖:

1、局端汇聚交换机为用户新开千兆IPTV专线,IPTV业务透传至BAS终结;新增IPTV专线直接接入用户核心交换机;

2、酒店交换机规划IPTV VLAN,原有客房宽带端口全部调整为IPTV业务端口,新增WIFI、AP覆盖配置为原有的宽带业务VLAN;

3、宾馆交换机需要启用IGMPsnooping功能、QoS功能;

拓扑图3

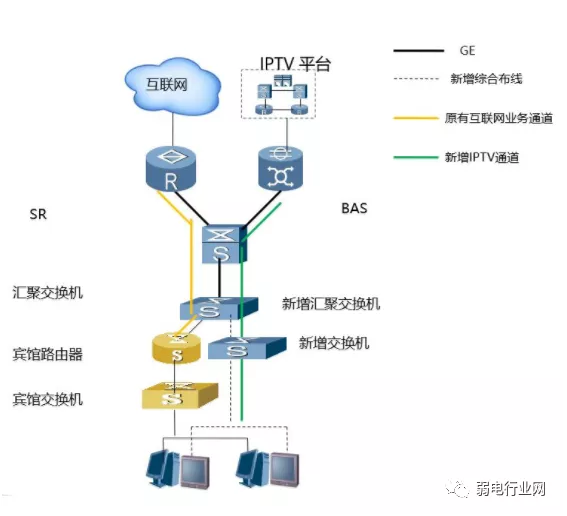

方案四、宽带/IPTV共用专线+综合布线


宾馆设备不支持VLAN划分、组播功能、QoS功能,但具备新增综合布线条件:

1、宾馆新建综合布线;

2、为宾馆新增千兆汇聚交换机及IPTV接入交换机N台;

3、将用户原有的100M链路调整为千兆链路【原有未在汇聚交换机接入的,需要调整链路到汇聚交换机】,同时承载宽带专线和IPTV业务,宽带专线由SR设备终结,IPTV专线透传至BAS设备终结;

4、新增汇聚交换机同时连接宾馆原有路由器及新建的IPTV接入交换机,新增IPTV交换机需要启用IGMPsnooping 功能。


拓扑图4

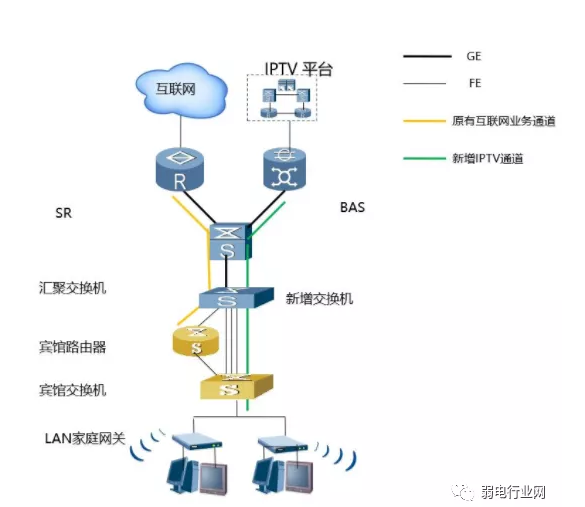

方案五、宽带/IPTV共用专线+家庭网关接入


宾馆核心交换机性能功能不足,接入交换机满足组播、VLAN、QoS功能,利用原有综合布线,通过在客房部署支持多VLAN功能的桥接型家庭网关实现宽带上网与IPTV业务同时接入:

1、为宾馆新增出口千兆汇聚交换机1台;将用户原有的100M链路调整为千兆链路【原有专线未在局端汇聚交换机接入的,需要调整链路到汇聚交换机】,同时承载宽带专线和IPTV业务VLAN,宽带业务VLAN透传至SR承载,IPTV业务VLAN透传至BAS承载,新增汇聚交换机下联端口分别连接宾馆路由器和接入交换机;


2、宾馆接入交换机规划IPTV VLAN,与原有宽带业务进行隔离;宾馆接入交换机需要启用IGMPsnooping功能,启用QoS相关功能;


3、宾馆客房配套安装桥接型家庭网关设备,上联端口接入原有综合布线,透传IPTV业务VLAN与宽带业务VLAN,LAN口1接入宽带业务,LAN口4接入IPTV机顶盒,并可以选择支持WIFI功能的型号,增加宾馆WIFI覆盖;


拓扑图5



方案六、酒店完美联盟三合一


酒店完美联盟(简称新酒完):

一、中国电信集团公司与合作酒店的服务方式;

二、以云计算、大数据、多网信息化服务为基础,为酒店业推出“互联网+智慧酒店”服务,主要内容包括酒店光速宽带网、独享智能WiFi网、天翼4G移动网“3个百兆”网络服务;

三、为酒店业管理提供智能化的云管理平台,为酒店客户提供大数据的专有服务,为酒店运营提供高清ITV、智能WiFi、4G移动互联网应用服务。酒店通过公司提供的服务,可准确进行运营管理、客户管理、客户资源收集、客户入住和售后服务;还可满足商务客户对高速通信网、视频会议、移动视频商务等多方需求;

四、包括基础通信服务(固话、宽带、手机)、酒店ITV(含EPG)、内网及WIFI组成的三类服务内容;

五、业务范围为商务宽带接入、酒店ITV(酒店ITV又涵盖EPG制作、PMS酒管系统和酒店增值业务等)。可联系政企专属营业厅(仅限商务宽带)、客户经理办理酒店完美联盟业务,具体资费以办理协议为准。




方案七、POL全光网络一房一线

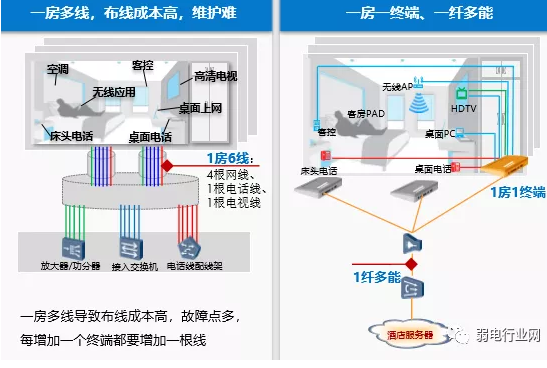

传统酒店的就是“一房多线”,一个房间线缆众多,酒店客房一般业务系统多,所以部署复杂,弱电人员增加了很多工程量,而问题也没有得到好的解决。如果增加业务,增加布线极其麻烦。


pol全光网络一纤多能,所有酒店业务一张光纤网上统一承载, 可靠性高,成本低,客房业务一个融合终端统一接入, 减少故障点,易维护。


它的优势就是极简化,一房一纤,一机多用,一网多能。

一房一纤:一个房间只布放一根光纤, 一个房间只配备一个终端。

一机多用: 一台融合网关解决企业路由、上网 日志、IPTV智慧电视三大业务。

一网多能: 一张网络满足所有接入场景 ,客房,安防,无线,门禁全场景覆盖。

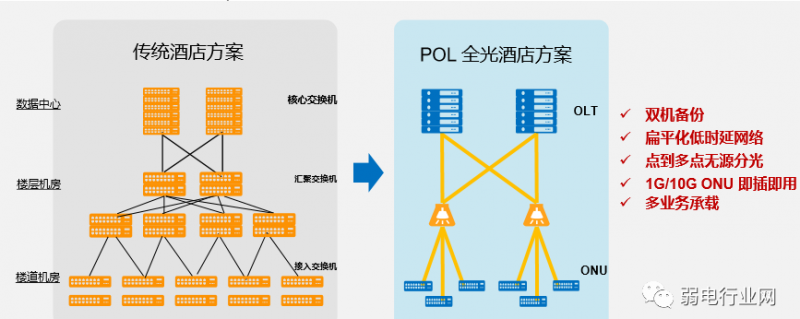

系统框架

系统框架对比,传输酒店网络复案,pol全网网络极简。

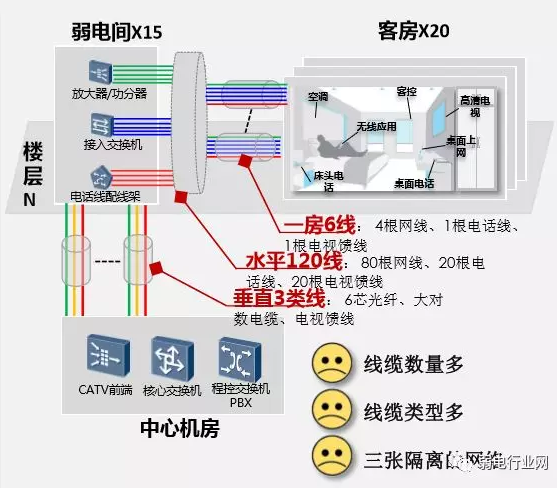

改造前:线缆众多,故障率高,维护复杂。

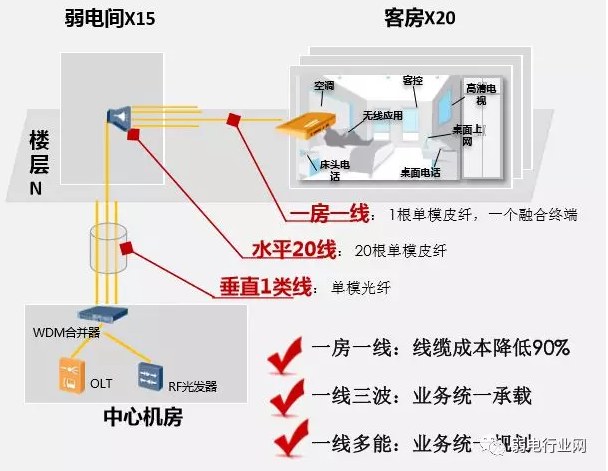

改造后:简化网络,降低维护成本

采用了GPON+LAN+WLAN,GPON 解决酒店分散别墅的远端接入,别墅内LAN和WLAN 提供一体化网络覆盖。
