如何使同vlan中ip地址禁止访问?端口隔离与vlan有何不同?

放大字体  缩小字体 发布日期:2020-10-17    作者:弱电行业网    浏览次数:348    评论:0
导读

前面我们曾多次提到关于不同vlan间的互通,那么在同一个vlan中如何实现端口相互隔离呢?这个在交换机组网项目中也是经常会用到。

前面我们曾多次提到关于不同vlan间的互通,那么在同一个vlan中如何实现端口相互隔离呢?这个在交换机组网项目中也是经常会用到。


对于有些项目,项目本身不需要不同vlan之间进行互访,比如有些监控项目就只需要内网访问,那么就没有必要创建vlan了,节约网络设备资源,但是要防止网络风暴,怎么办呢?


采用端口隔离功能,可以实现同一VLAN内端口之间的隔离。用户只需要将端口加入到隔离组中,就可以实现隔离组内端口之间二层数据的隔离。


端口隔离一般用于内网中,端口隔离的端口之间无法相互通信,所以端口隔离功能为用户提供了更安全的方案。



案例:端口隔离实例配置


某企业研发办公室员工分为三类:

1、本公司员工

2、A合作方公司员工

3、B合作方公司员工


如下图所示,PC1和PC2分别代表A、B合作方员工,PC3代表本公司研发员工,公司希望 在节省VLAN资源的前提下,实现本公司员工和A、B两个合作方公司之间可以相互通 信,但是A、B两个合作方公司员工之间无法通信。


也就是,在同一个vlan中,PC3可以访问PC1与PC2,而PC1与PC2不能相互访问,我们以华为的交换机配置作为实例。

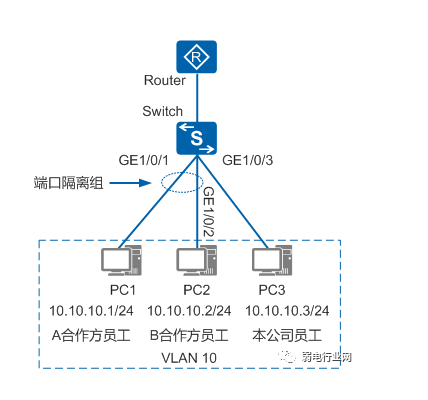

一、 配置端口隔离示例组网图与ip地址

同vlan中的ip地址如何禁止访问

二、配置思路

采用如下的思路配置端口隔离:

a、配置接口加入VLAN。

b、 配置接口加入到隔离组中,实现隔离组内接口之间二层数据的隔离。


三、配置步骤:

step1、配置端口隔离功能

配置GE1/0/1的端口隔离功能。

[HUAWEI] sysname Switch   //交换机命令为switch

[Switch] vlan 10           //创建vlan10

[Switch-vlan10] quit       //返回

[Switch] interface gigabitethernet 1/0/1    //进入端口1/0/1

[Switch-GigabitEthernet1/0/1] port link-type access   //配置GE1/0/1的接口类型为access。

[Switch-GigabitEthernet1/0/1] port default vlan 10   //配置GE1/0/1加入VLAN 10。

[Switch-GigabitEthernet1/0/1] port-isolate enable   //缺省加入端口隔离组1,且隔离模式为二层隔离三层互通。

[Switch-GigabitEthernet1/0/1] quit


配置GE01/0/2的端口隔离功能。

[Switch] interface gigabitethernet 1/0/2

[Switch-GigabitEthernet1/0/2] port link-type access   //配置GE1/0/2的接口类型为access。

[Switch-GigabitEthernet1/0/2] port default vlan 10   //配置GE1/0/2加入VLAN 10。

[Switch-GigabitEthernet1/0/2] port-isolate enable   //缺省加入端口隔离组1,且隔离模式为二层隔离三层互通。

[Switch-GigabitEthernet1/0/2] quit


配置GE1/0/3加入VLAN10

[Switch] interface gigabitethernet 1/0/3

[Switch-GigabitEthernet1/0/3] port link-type access   //配置GE1/0/3的接口类型为access。

[Switch-GigabitEthernet1/0/3] port default vlan 10   //配置GE1/0/3加入VLAN 10。

[Switch-GigabitEthernet1/0/3] quit


四、实现结果

PC1和PC2数据不能互通。

PC1和PC3数据可以互通。

PC2和PC3数据可以互通。



端口隔离与v划分vlan的区别


1、端口隔离的端口之间无法相互通信,但可以与上联口通信;VLAN是同VLAN ID的端口可以任意通信,不同VLAN之间不能直接通信。


2、端口隔离的各个端口仍然处于同一IP段;VLAN则必须每个VLAN对应一个独立的IP段。


3、端口隔离仅限于单台交换机,即无法控制通过上联口互联的两台交换机之间的隔离端口的通信;VLAN可以跨越多台交换机,只要VLAN ID不同,就无法直接通信。



(文/弱电行业网)
