第一章 总 述
工程概述
1.1项目名称
“XXXX花园”楼宇联网可视对讲系统。
1.2 产品选型
XXXXX电子有限责任公司。
第二章 楼宇可视对讲系统
1. 系统设计原则
1. 联网可视对讲 通过小区楼宇对讲联网系统，来访者进入小区门口及单元门口时，可设计通过小区围墙机及单元门主机，呼通所要来访的住户家中的室内分机，由住户通过分机与来访通信确认后，按下分机上的开锁键让来访者进入。通过对讲联网系统，将为小区大门口与住户家、住户家与管理中心、所有单元主机与管理处建立一条内部通讯的通道。起着方便的通讯及管理作用。
2. 一体化门禁 联网对讲系统可集成门禁功能，通过带门禁功能的单元主机，使得社区拥有套与对讲系统浑然一体的门禁系统，既美观又方便广大住户的进出小区，在设计初期可预留升级到与社区的消费系统兼容。
3.系统的可靠性 可扩充性和系统可维护性是本系统能否真正实用的关键所在。系统的可靠性包括系统设备的可靠性，信号传输的可靠性，抗人为故障的能力。系统可扩充性包括系统能否逐步扩充用户数量，系统主机容量，传输距离，系统编码能力，内部通信的通话通道数量。系统可维护性是指当系统出现故障时，在最短的时间内找出故障部位，并在不影响整个系统正常使用的情况下更换设备，尽可能不影响其他用户的使用。并确保在发生设备故障、线路故障时不会影响整个系统的运行。
2 . 系统组成
该系统由管理中心的管理主机 、单元门上的单元门口主机 、住户家中的室内可视分机 ）以及系统电源及信号类产品所组成。本系统是一种UTP5e和总线制相结合的全数字双向对讲 系统。
3. 系统主要设备功能

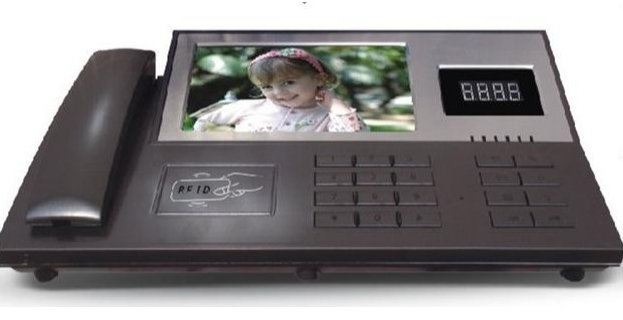

3.1联网彩色可视中心管理机
功能特点：
◆带信息发布功能、可与主机、用户分机三方通话，并可开启所通话的门口主机的门
◆中心电脑能实时接收住户报警信息，并能显示住户的报警类型（如煤气泄漏、火灭、紧急求救 、医护救助、防盗报警 、家政服务等）
◆可编码为9999 栋单元楼，每栋单元楼可安装 9999 户，共计9999*9999 户。

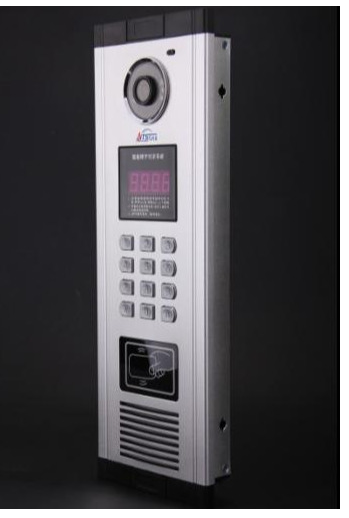

3.2 彩色可视数码式刷卡主机
功能特点：
◆彩色CCD摄像头夜间自动开启红外夜视功能、电梯联动
◆点对点通信、带信息发布功能、语音提示、故障自检功能
◆铝合金面板、防水、防冲击、夜光显示功能
◆外型尺寸：376*123*13mm
◆安装尺寸：348*110*30mm 埋墙尺寸：352*113*33mm
◆安装方式：装门/埋墙式
3.3 彩色免提4寸分机
功能特点：
◆带信息发布功能,点对点通信
◆4寸彩色TFT液晶显示屏
◆监视、通话、开锁
◆房号直接在分机上按键设置
◆带二防区，可升级为八防区
◆超薄横式设计，美观。经典和弦音铃声选择安，装方式：壁挂式
第三章 系统配置清单

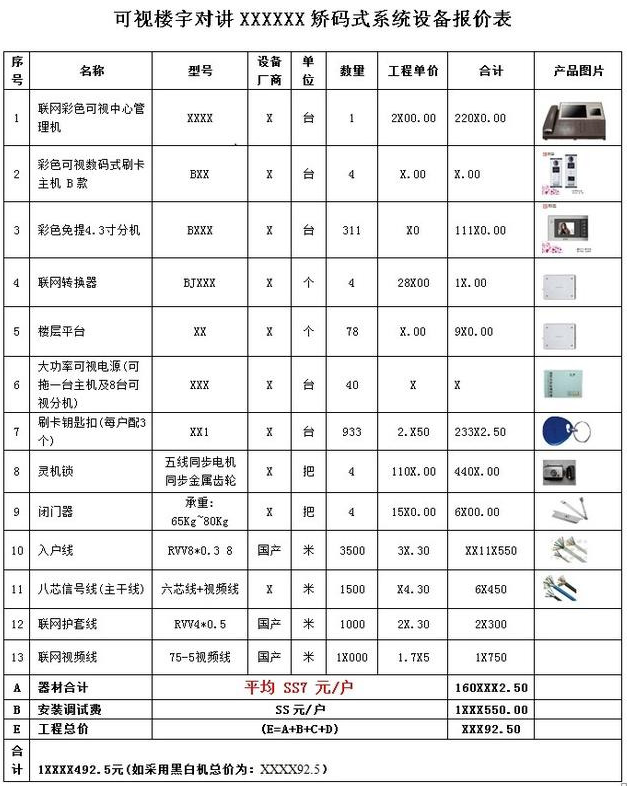

可视楼宇对讲XXXXXX矫码式系统设备报价表
第四章 售后服务保证体系
xx公司对使用邦嘉系统的项目实行一年免费保修（人为故障和不可抗力造成的故障不在保修范围内），保修期内免费提供零部件和维护。超过保修期需更换零部件时，只收取成本费，因操作不当或人为损坏时酌情加收人工费。
自本系统正式交付使用之日起提供一年免费保修服务，不定期的检修和巡查。产品出现问题，xx公司维修人员将在市区内24个工作时内到达现场，并可根据具体要求直接服务到每户。若因人为和不可抗力故障造成产品损坏，xx公司将收取器材成本费。保修期满后继续提供服务，酌情收取费用(根据实际情况而定)。
