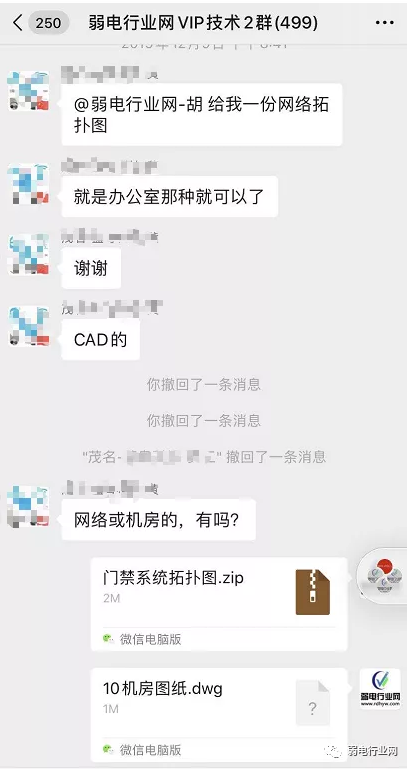

做为一个做弱电智能化项目的弱电人,心中不得不有几张常见弱电系统图,只有了解组网系统图后,做项目的各个环节才能了然于胸,随时能够拿出解决方案,在我们弱电VIP技术群中也有不少朋友问起。
本期我们一起来总结下,智能化系统常见的四类项目的组网系统拓扑图。
一、视频监控系统拓扑图

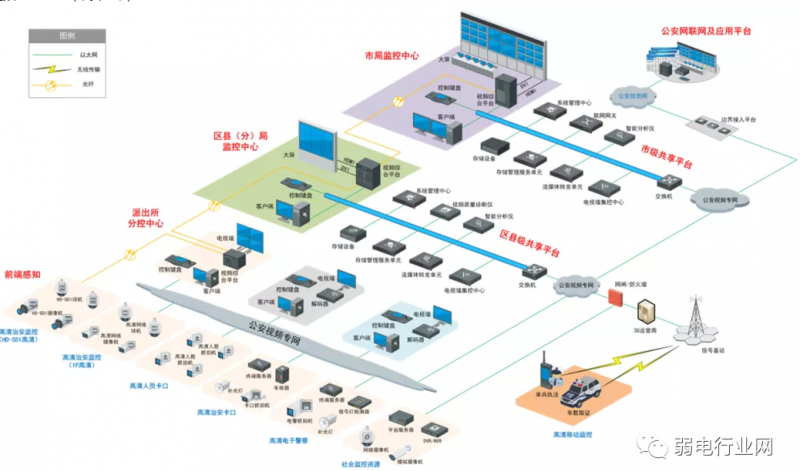

视频监控系统(平安城市)

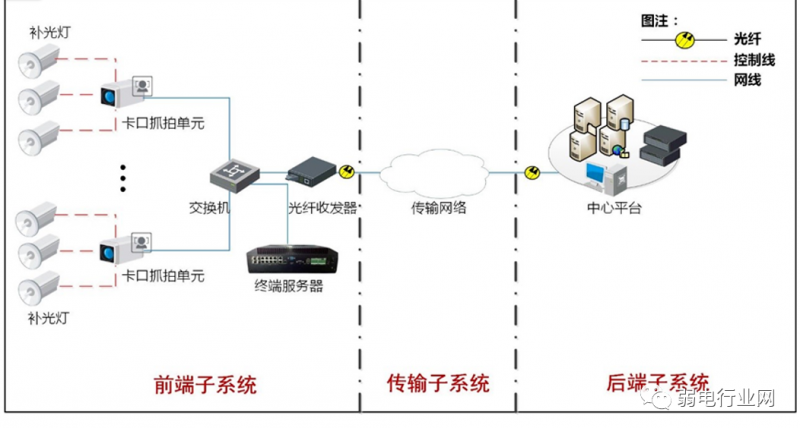

视频监控系统(电子卡口)

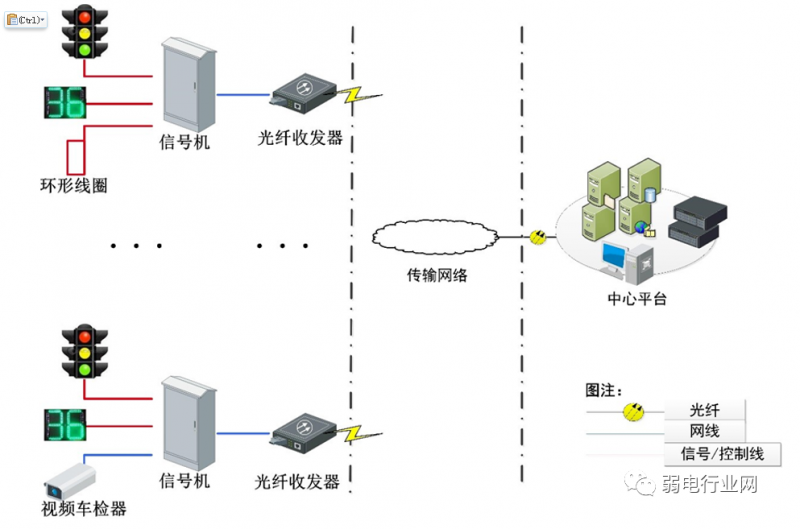

视频监控系统(电子警察)

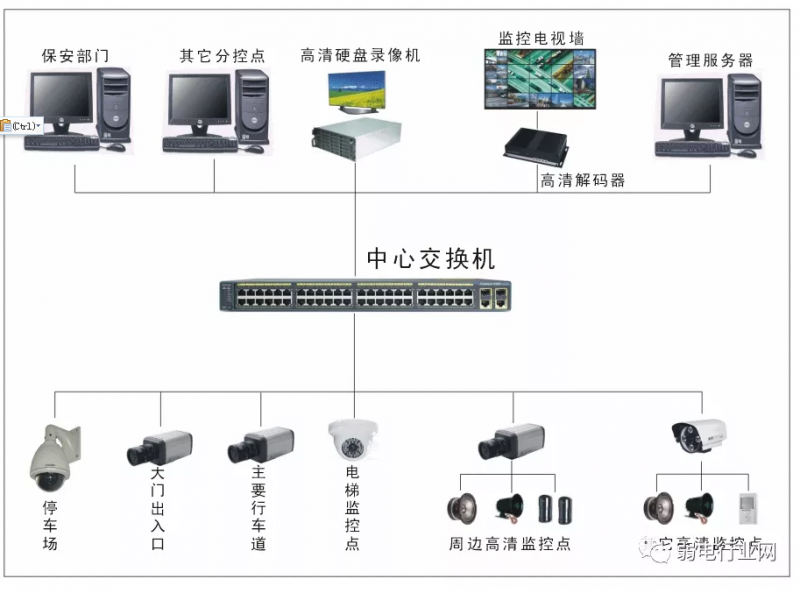

视频监控系统(小区监控)

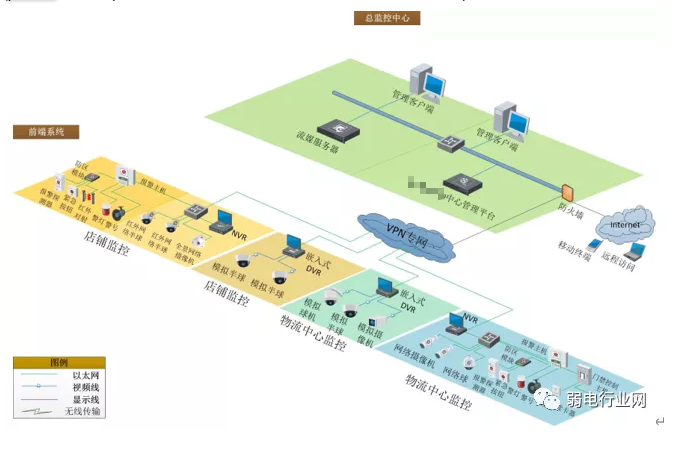

视频监控系统(连锁店铺监控集中管理 海康ISC管理平台+服务器)

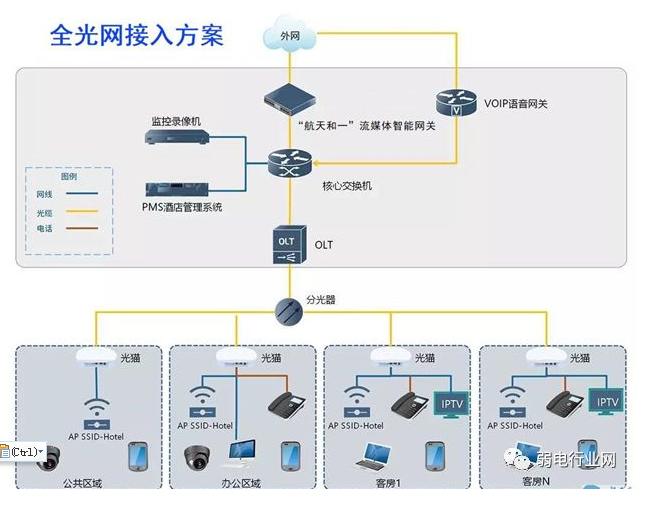

视频监控系统全光网接入方式(监控、覆盖):
二、报警系统拓扑图

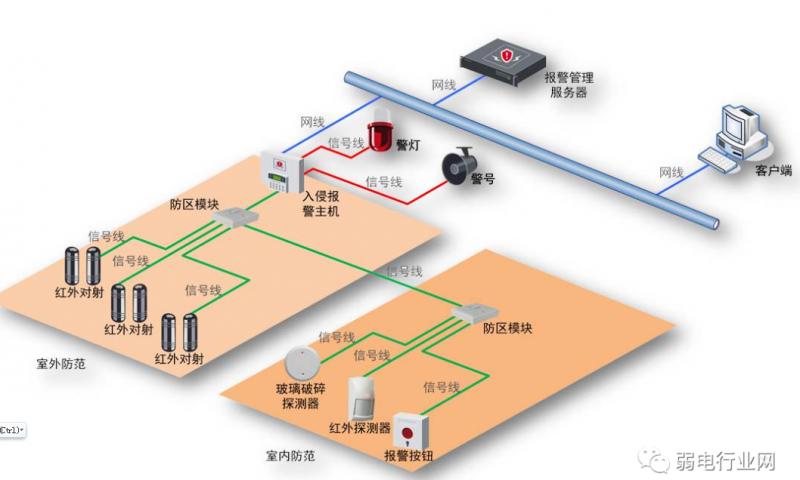

报警系统(室内、室外)

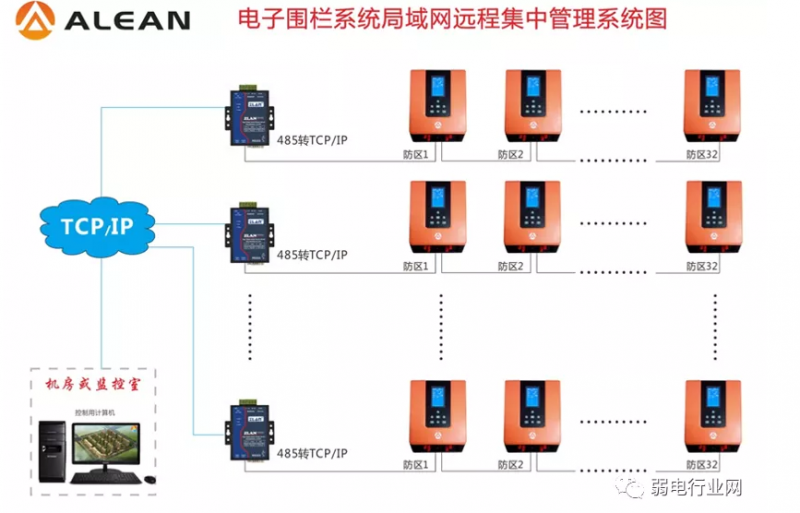

报警系统(电子围栏)

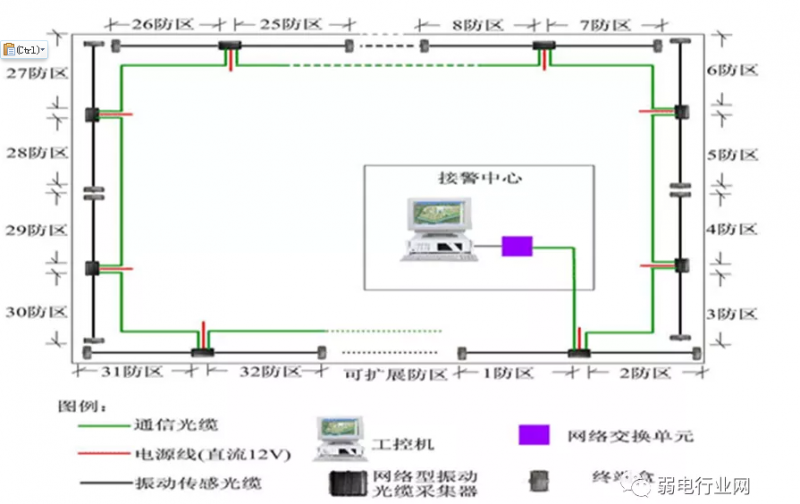

报警系统(振动光纤)

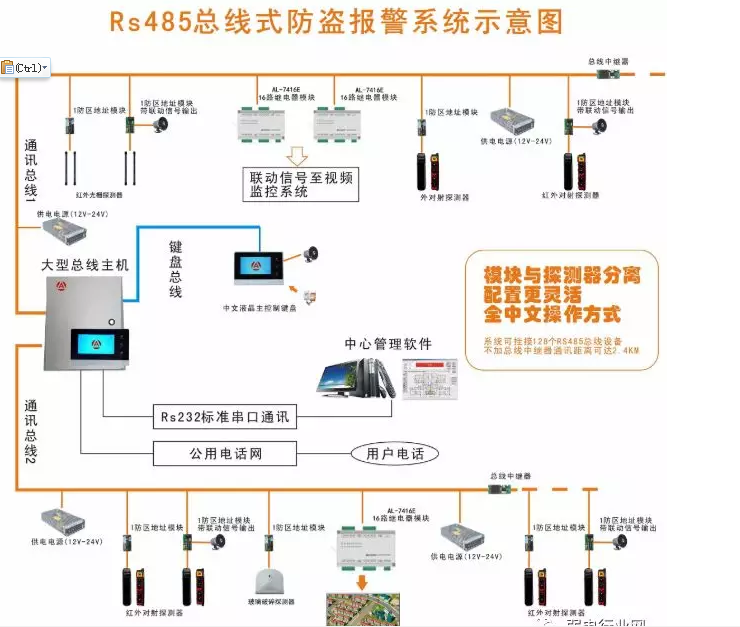

总线制防盗报警系统

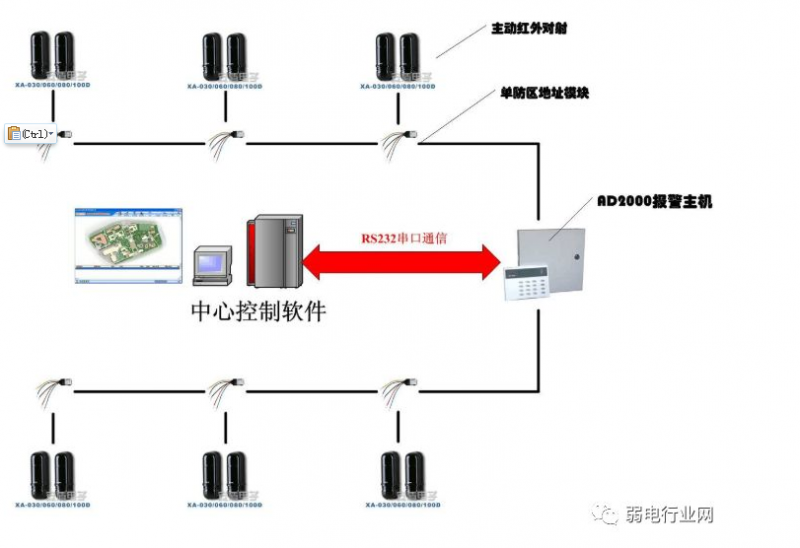

主动红外对射
11
三、停车管理系统图

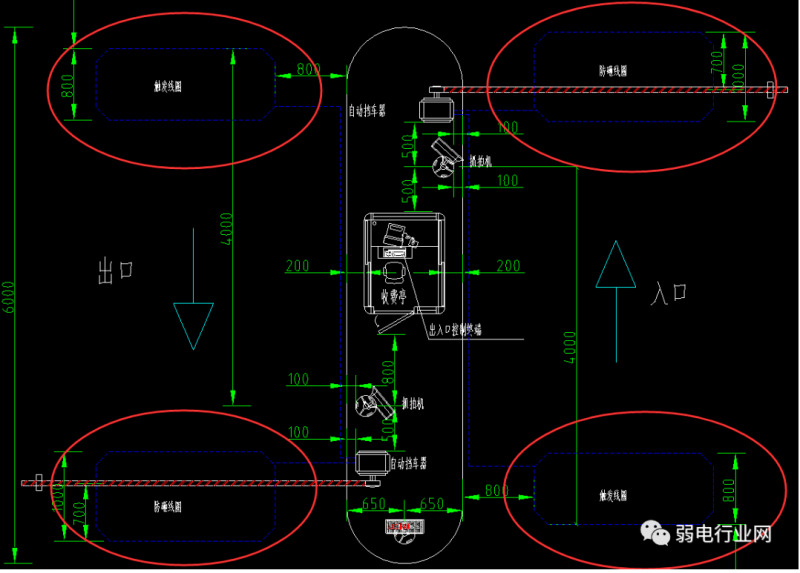

一进一出岗位布局

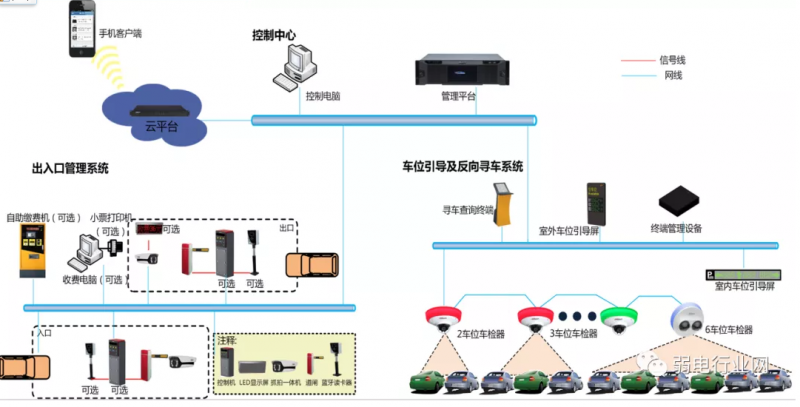

大华可视化智能停车场系统架构

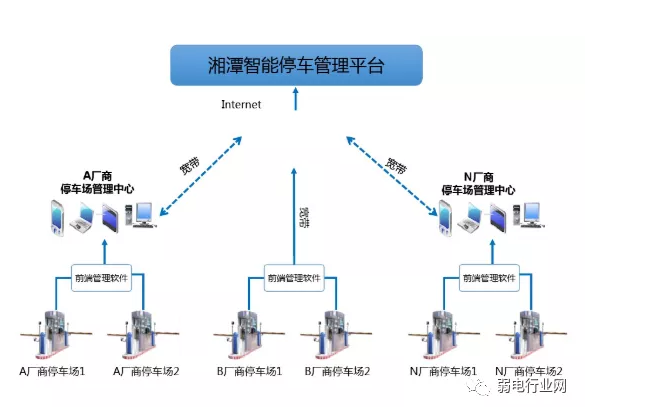

多停车场系统管理

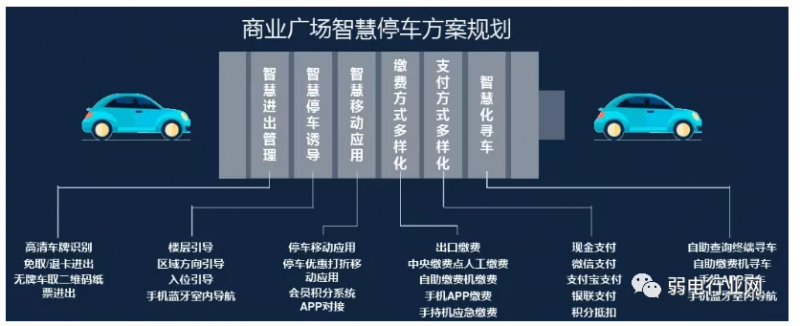

商业广场智慧停车场方案
四、楼宇对讲系统

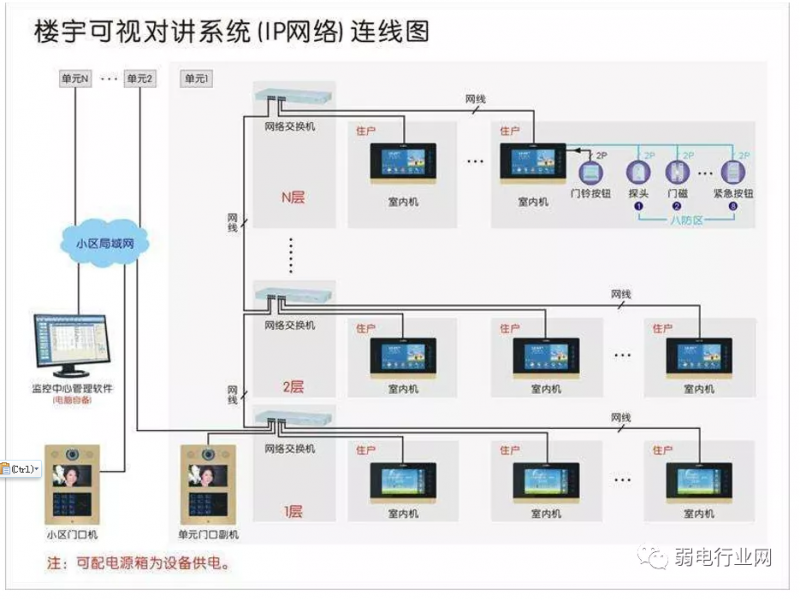

楼宇可视对讲系统

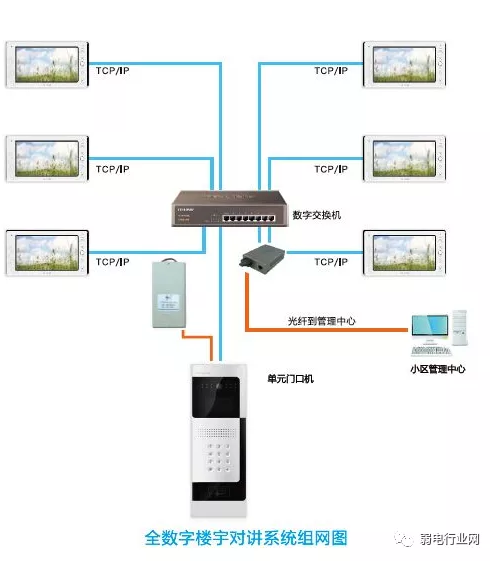

楼宇对讲系统组网图
