楼宇类项目

出入口控制系统解决方案

需求分析

办公楼宇配备速通门及其它安保控制出入口设备对进出人员严格管控是公共设施安保的发展趋势，目前办公场所的安全管理问题已经愈加得到社会各界的重视，如何营造安全、和谐、舒适、安静的办公环境，以及应对公共突发事件，加强内部安全管理，满足现代安全信息化管理的需求，加强出入口控制和访客管理是不可缺少的重要工作。

同时，随着日常生活节奏的加快，人工成本的增加，传统的人防在成本上和效率上已经不能满足高安全办公场所的人员管理。为保证高安全办公场所人员出入的规范性，可控性和高效性，必须采用人防加技防的方式，建设自助访客登记，自助出入闸机系统。该系统结合了先进的计算机技术，网络技术，数据库技术，身份验证识别技术，自动报警等技术。是一个完整高效的授权与验证系统，它能自动读取，比对，识别出入人员信息，自动完成出入口人员的验放，通过对该系统的建设，为高安全办公场所创造出一种高效、快捷的人员管理方案，方便对出入写字楼的人员进行管理。

人员出入管理的重要性

1，规范内部人员进出管理。

很多办公楼拥有上千名员工，负责管理进出办公楼人员的的保卫人员或物业人员，根本没有办法完全分辨出谁是内部员工，谁是外来人员；即使某些企业要求所有员工佩戴员工卡等标识，管理大堂进出的人员也不可能做到逐一检查这些标识。

采用自助出入闸机通道之后，只要是办公楼内部员工，每人都配有一张员工卡，他们可以刷卡进出，而外来人员，由于没有这样的授权卡，无法直接进入办公区域，所以只能按照规定，去前台办理手续，登记后方可进入办公区域内。

所有人员的进出可以随时在门禁系统中查询，满足不同的查询目的，比如，截至某一时刻，有多少员工刷卡进入办公大楼；需要找人时，只要查一下他今天是否刷卡上班了；紧急情况发生时，楼内还有多少人，其中内部员工多少人，外来访客多少人；如果需要，还可以在快速通门门禁系统上附加考勤功能，根据上下班的刷卡时间，就能自动统计所有人员的考勤记录。

2，将影响办公环境的人员杜绝在外。

在一所没有安装速通门产品的办公楼内，经常会进入很多推销，散发小广告，与或有纠纷的各种人员。

快速通门可以自动甄别进出人员是否具有合法身份，减少大堂值班管理人员的数量，提高安全防范级别。

出入口控制设计方案

实施内容

XX项目为楼宇办公楼项目。目前根据办公楼需求需安装通道闸系统、自助访客系统。鉴于办公楼宇环境情况，电梯厅口为进出办公楼出入口。因此项目的需要实施的内容如下：

1、设备系统布设情况

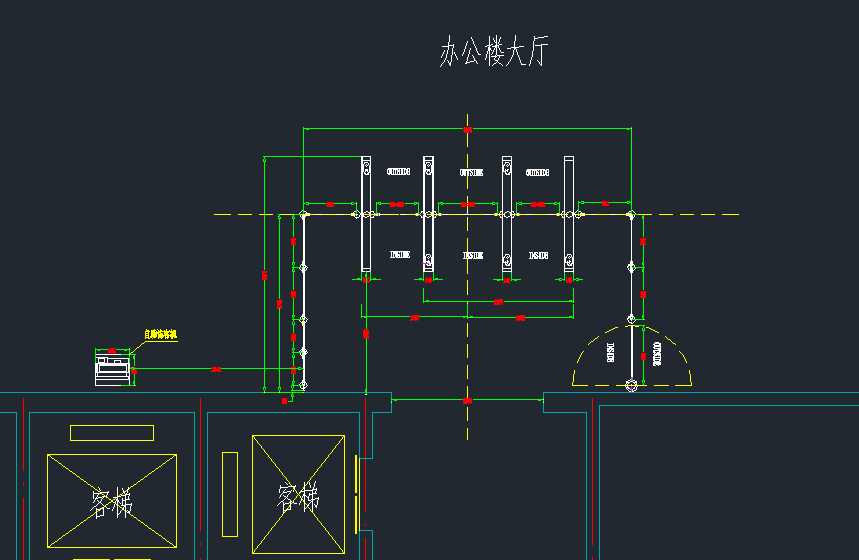

（1）东侧大堂电梯厅口：安装3个650mm标准通道闸、1个900mm宽体通道闸、1台自助访客机、1个宽度900mm手动平推门及玻璃隔断，以保证电梯厅及公共局域完全隔开；摆放风格要与大堂整体格局保持一致，以保证整体摆放美观性。

（2）北侧大堂电梯厅口：安装2个650mm标准通道闸、1个900mm宽体通道闸、1台自助访客机、1个宽度900mm手动平推门及玻璃隔断，以保证电梯厅及公共局域完全隔开；摆放风格要与大堂整体格局保持一致，以保证整体摆放美观性。

（3）管理中心：安装访客系统管理软件。访客系统管理软件主要用于对各楼层各个公司进行公司管理员授权，来访人员通过关注微信访客公众号选择对应拜访公司进行拜访申请。拜访申请由拜访公司管理员对来访人员进行审批。

2、人流疏散速度分析

东侧电梯厅人流疏散速度：4*15*60/4/35=26秒

北侧电梯厅人流疏散速度：2*15*60/3/35=18秒

（电梯数*电梯人数*60/通道数/每分钟通行速度=通行时间（秒））

3、综合考虑员工、访客、VIP人员通行方便与货物通行方便，故两侧通道均采用DB=650mm和DB=900通道摆闸搭配平推门配置。

4、摆闸通道均为双向刷卡通行通道，与门禁联动，支持消防联动与远程ICS管控；平推门通道为手动平推门，主要方便货物通行及，对货物通行检查。

管理模式

内部员工

正常通行

内部员工走到通道前，刷卡，门翼打开，人员通行，门翼关闭，等待下一位人员刷卡通行。

投入使用

办公楼管理者需提前预估好楼内的固定办公人员数量，提前准备好门禁IC卡并做好授权，按照每单元的人数配备IC卡并记录卡号，并且预留备用卡片用来做补发使用。完成这些操作以后，全部人员就能立即刷卡通行。

新员工办卡

如果在正常使用过程中，有新员工加入，每单元需要为他发放门禁IC卡。新员工就能立即刷卡通行。

卡片丢失

如果某位员工的卡片不慎丢失，他需要尽快向管理者报告。管理人员将立即在门禁计算机上删除这张卡的权限，并设置报警状态，同时给这位员工补发新卡。如果其他人捡到这张丢失的卡，并试图刷卡使用，门禁系统将立即报警。

忘记带卡

如果某位员工忘记带卡，不能刷卡进出闸机通道，根据各单位不同的管理规定，可以有三种解决办法。一是去前台办理一张临时卡，二是请值班人员使用前台远程控制面板直接开门一次，三是请值班的保安刷卡。

临时访客

方案一：

临时来访人员，由于没有员工卡，无法直接通过闸机通道，进入办公区域，因此，他们必须获得通行二维码，经由闸机通道验证进入办公区域。访客可通过三种途径进出办公区域。

（1）访客通过大堂自助访客机通过身份证件验证后，访客机打印通行纸质二维码。

（2）访客通过关注微信访客公众号--芝麻访客，选择拜访公司进行拜访申请，拜访申请由拜访公司对来访人员进行审批。审批通过后，访客收到通行二维码，由闸机通道刷二维码验证进入办公楼区域，拜访结束后，访客由闸机通道刷二维码验证后，闸机通道开门放行，访客离开办公区域。

方案二：

（1）访客亦通过关注微信访客公众号--芝麻访客，选择拜访公司进行拜访申请，拜访申请由拜访公司对来访人员进行审批。审批通过后，访客收到验证序列号，系统提示本人于拜访当日携带身份证在现场实名制登记；

（2）在自助访客机刷本人身份证登记后，访客机可直接给身份证授权，通道刷身份证验证后，闸机通道开门放行，访客进入办公区域，拜访结束后，访客由闸机通道刷身份证验证后，闸机通道开门放行，访客离开办公区域。

方案三：

（1）访客亦通过关注微信访客公众号--芝麻访客，选择拜访公司进行拜访申请，拜访申请由拜访公司对来访人员进行审批。审批通过后，访客收到验证序列号，系统提示本人于拜访当日携带身份证在现场实名制登记；

（2）在自助访客机刷本人身份证登记后，访客机自动吐出一张授权IC卡，通道刷IC卡验证后，闸机通道开门放行，访客进入办公区域，拜访结束后，通过访客通道将IC卡放入卡片回收装置，闸机验证后开门放行，访客离开办公区域。

针对未携带任何证件的拜访人员，可选择前台人员人工登记发卡或由拜访人员通知被拜访者下楼接待进出办公区域。

管理层岗位职责

楼宇出入口的有效控制管理及设备系统的有效应用，不仅取决于设备系统本身的卓越品质；同时也需要各层管理方的有效管理及使用者的正确使用习惯，才能完整的发挥出入口控制设备系统管理功能。营造出入有序的大堂环境及舒适安静的工作环境。

系统供应商职责：

· 设备系统的运行维护。

· 设备系统的使用培训技术指导。

· 物业管理公司访客系统后台管理员授权管理。

物业管理公司职责：

· 为大厦内部工作人员制卡发卡，提供相应区域的通行权限的员工IC卡。

· 各楼层业主公司PC端访客系统后台管理员的授权管理。

· 协助业主公司访客接待及通行指引。

· 收集人员进出数据统计，为出入管理提供了可靠的参考数据。包括内部员工通行记录数据、访客通行记录数据。

业主公司职责：

· 微信端访客管理员绑定管理。

· 访客身份信息核实及拜访申请审批。

· 来访访客行为管理。

系统介绍

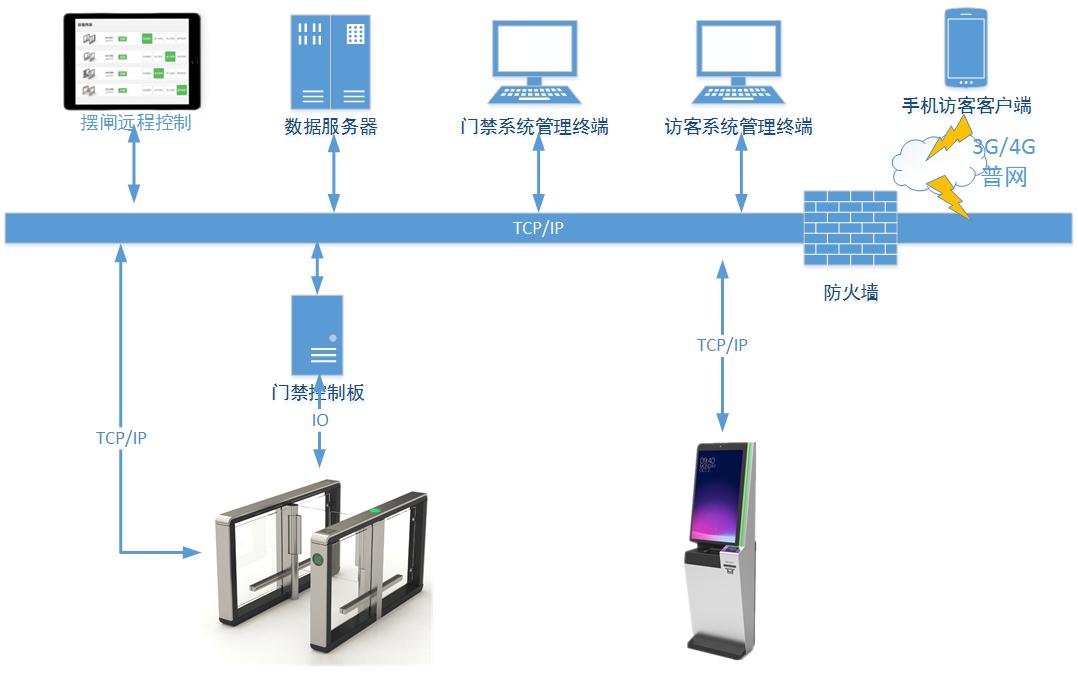

系统拓扑图

闸机系统介绍

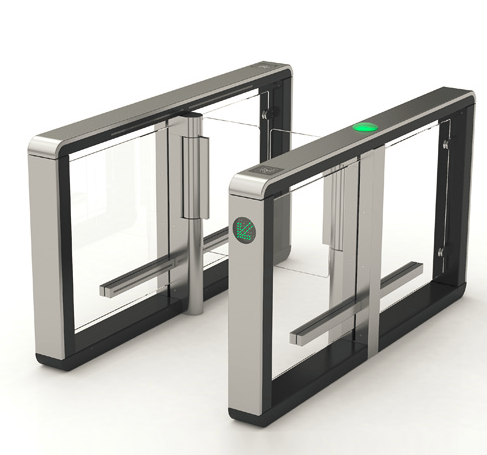

半高摆动式通道闸机 AG-S01

卓因达摆动式闸机以优质，美观为设计原则，针对室内环境设计，具有外形美观、高安全性、兼容多种票卡及维护方便等特点。是室内门禁设备的首选设备。

AG-S01产品采用最新的机电一体化控制技术、先进的传感器防尾随检测系统，实现对出入口通行人员实时监测与控制的双向通道闸机。产品具有快速、流畅和高效的通行能力， AISI304不锈钢外观结构、高档亚克力门翼玻璃、整体通透亮丽的设计风格、传承经典的方形扶手设计，完美融入高档、时尚的楼宇环境，尽显高端时尚的楼宇魅力，二者相得益彰。

设计原则

由于安全性和高效率管理的需要，为办公楼的管理者和使用者带来显著的方便和舒适，通道系统的设计应遵循下列原则:

（1）设计应人性化，整体风格简洁明快，可与办公楼环境匹配，表现出良好的环境适应性，同时便于行人操作，对行人的操作指引明显，减少行人在通道的停留时间，提高通过效率。

（2）机身外壳用料应坚固耐用，采用AISI304拉丝不锈钢设计，加大闸机整体通透性，可让现场值守前台或安保人员在一定视线范围内观察到一组闸机全部的工作情况；

（3）为保障安全，行人可以接触的部分没有锐角或方角的设计，且具有一定抗冲击能力，整机密封衔接良好，以防止行李物品勾挂或碰撞损坏设备；

（4）闸机摆门设计以较小的驱动力矩低速运行，有效降低瞬时冲击，门翼开启/关闭过程中，碰到障碍物应立即刹车，最大程度保证行人安全；

（5）闸机设计考虑到普遍适用性，配置低位传感器，保障行人拖带行李和儿童通行的安全。；

（6）闸机可与ICS集中管控系统进行对接，实时上报当前通行数据、记录刷卡信息，并将数据以可视化图像、曲线、表格等形式呈现；

（7）易于集成，闸机支持集成多种授权认证装置，输入输出接口丰富，定制开发能力强，能兼容各种读卡器和生物识别认证装置。；

（8）闸机系统具备高稳定的系统，可24小时不间断运行，可承载每日大流量进出，不会因为过频使用或设备过热而死机，系统需充分考虑设备的耐用性。

（9）可维护性，闸机采用模块化设计，方便维护和维修。

结构尺寸

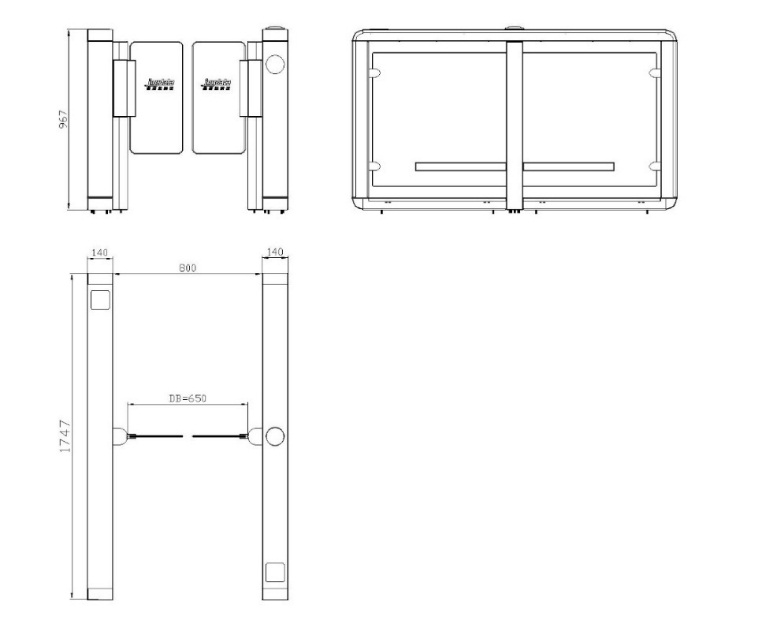

标准通道：长x宽x高 1750mmx140mmx968mm 通道宽：650mm。

VIP 通道：长x宽x高 1750mmx140mmx968mm 通道宽：900mm。

技术参数

· 电源：220V±10％，50Hz；

· 工作温度：-10℃—55℃；

· 框架结构：304不锈钢；

· 门翼材质：透明树脂玻璃，可根据要求蚀刻LOGO；

· 电机：DC24V驱动门翼运动；

· 开关门响应时间：＜0.5秒；

· 噪声：≤50dB；

· 静态功率：100W;

· MCBF≥500万次；

· 防护等级：IP43；

· 安装方式：完成地面安装、预完成地面安装或地台安装；

· 接口多样性：提供RS232、RS485、TCP/IP以及多路I/O电气接口，方便兼容IC卡、ID卡、条码卡、指纹等读卡识别设备和其他控制设备。

安防等级：适用于第Ⅲ类使用环境（底部集成防护传感器保护孩童通行以及监测手推车，行人拖带行李等安全通行。）

产品功能与特点

· 单向/双向通行：可设置为单向受控通行或双向受控通行，单向常开/常闭或双向常开/常闭通行。

· 声光提示：闸机可提供通行提示以及刷卡结果提示，通行指示灯可提示通行人员哪些通道可以通行，刷卡结果指示灯可提示通行人员此次刷卡是否成功。

· 智能识别：系统智能识别尾随通行是否授权，授权人员是否通行；智能监测行人携带孩童通行以及监测手推车，行人拖带行李等安全通行。

· 智能防夹：单通道配置高位传感器10对、低位传感器6对，对射式传感器可有效判定通道内人、行李、公文包位置、智能执行门翼的开关；门翼关闭运动受阻时自动打开，防止夹伤行人。

· 摆动安全：采用直流

· 防非法撞击：在未接到授权进入信号时，门翼锁死。

· 报警提示功能：针对非法闯入、尾随通行等发出声光报警提示。

· 自动复位：授权进入门翼打开，在规定的时间内未通行时，系统将自动取消用户的通行的权限。

· 断电自动开启：断电后门翼采用机械的方式自动打开，形成疏散通道，避免因拥堵而造成的人员恐慌。

· 记忆功能：闸机可连续记忆双方向多个有效不同卡片的刷卡信号，并依次放行刷卡人，待全部刷卡人完成通行动作，闸机执行关门动作。

· 自检功能：闸机接通电源，无需人工干预，智能完成系统自检，进入正常待机模式。

· 发光门翼：门翼采用发光效果的设计，使通道更加美观、大方，可以同大堂的装修效果更加匹配。

通行逻辑简述

1. 标准通行模式

门翼受门禁系统及自身驱动系统控制，自动打开和关闭，可以通过编程设置可实现2种标准通行模式，：

A 常开模式：

常开模式也称日间模式，在待机状态下，门翼朝一侧处于单向常开状态，进、出方向如果不刷卡，进入通道，则门翼关闭，阻止通行，进方向刷卡一次，进口则可单次放行一人，门翼始终保持打开，出方向刷卡一次，门翼翻转180°，出口侧可单次放行一人，通行者通过闸机，门翼再次翻转180°回到单向常开状态。

B 常闭模式：

常闭模式也称夜间模式，在待机状态下，门翼处于常闭状态，进、出方向均可接受刷卡信号，并可朝相应侧打开，允许通行者通过闸机，通过后门翼关闭，继续保持常闭，若刷卡后一定时间内无人通过，则门翼延时闭合，闭合时间可调。

2. 其他通行模式设置

除以上常开模式和常闭模式两种标准工作模式外，闸机通过系统编程，还可设置如下工作状态：

· 打开成为自由通道

· 通道锁死

· 远程控制或遥控器控制

· 常开、常闭模式切换

· 防反闯通行

闸机通过高位、低位传感器联合工作，可检测多种通行逻辑，并通过声光报警及门翼动作，做出有效响应动作，闸机工作在常开模式或常闭模式下，可有效拦截各种反闯通行。

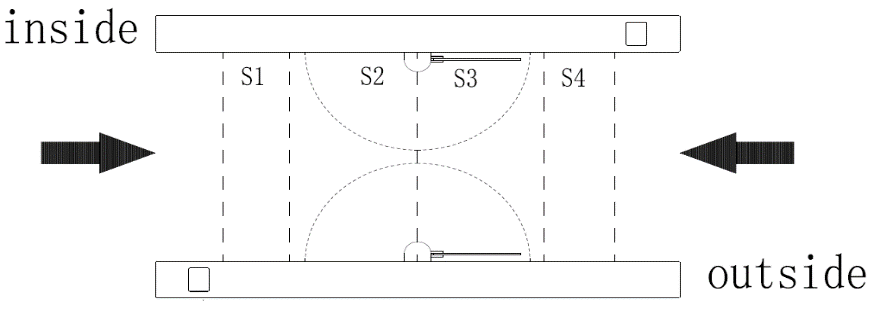

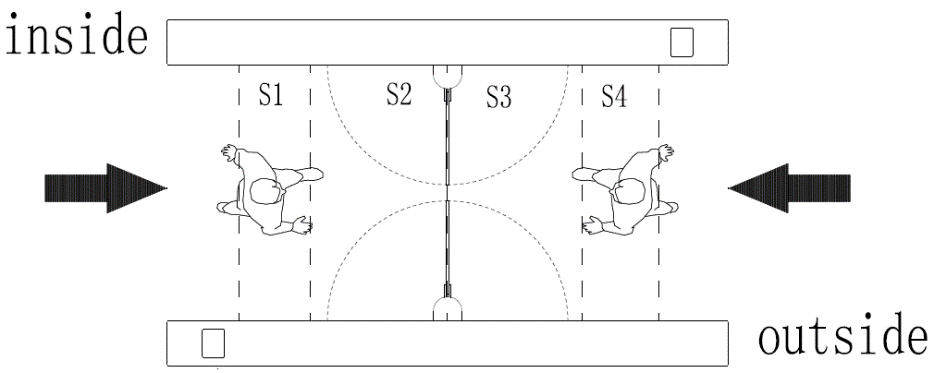

1) 常闭模式下不刷卡反闯:

闸机工作在常闭状态，进、出侧有一人或多人不刷卡，企图闯闸时，闸机门翼锁闭，通道状态指示灯显示红色，并发出蜂鸣器报警。

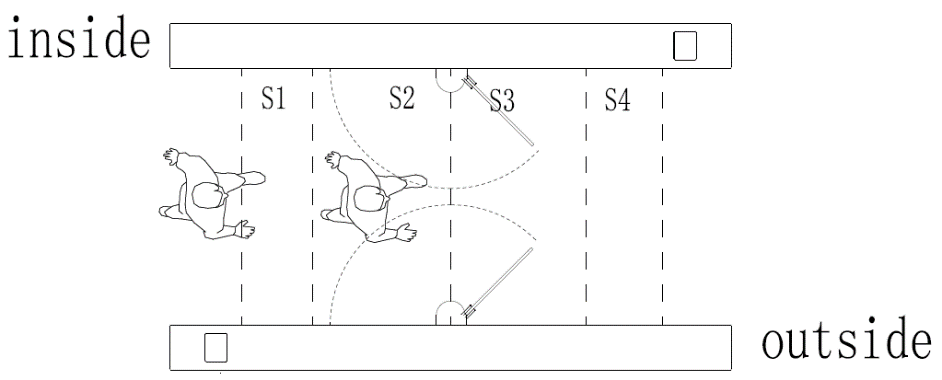

2) 常闭模式下刷卡后反闯:

闸机工作在常闭模式，进方向一人刷卡，门翼打开后走进通道，此时出方向进入一人试图反闯，此时通道状态指示灯显示红色，并发出蜂鸣器报警，若此时两人均在安全区以外，则门翼关闭，阻止反闯，若两人有任何一人已进入到安全区，则门翼有关门趋势，但不会完全关闭，以保证通行者人身安全。

3) 常开模式下不刷卡反闯:

闸机工作在常开状态，进、出则有一人或多人不刷卡，企图闯闸时，闸机门翼锁闭，通道状态指示灯显示红色，并发出蜂鸣器报警，待通道中船闸者撤离通道，门翼再次打开，恢复到常开模式待机状态。

4) 常开模式下刷卡后反闯:

闸机工作在常开模式，进方向一人刷卡，门翼不动作，此时出方向进入一人试图反闯，此时通道状态指示灯显示红色，并发出蜂鸣器报警，若此时两人均在安全区以外，则门翼关闭，阻止反闯，若两人有任何一人已进入到安全区，则门翼有关门趋势，但不会完全关闭，以保证通行者人身安全。待通道中闯闸者撤离通道，门翼再次打开，恢复到常开模式待机状态。

3. 防尾随通行

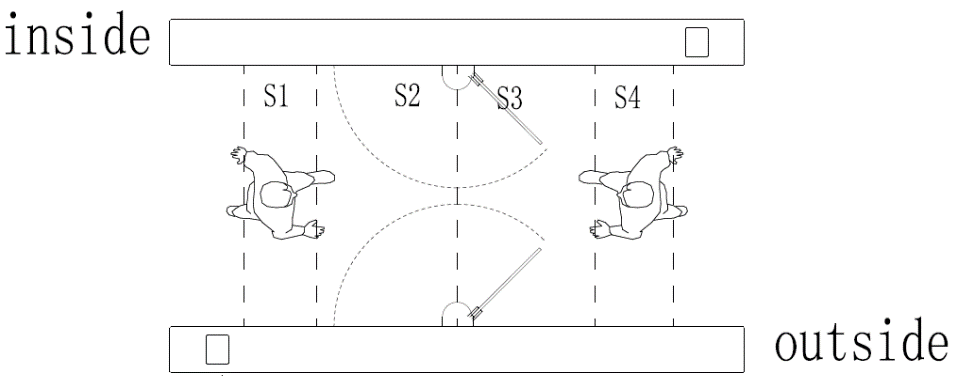

1) 常闭模式下贴身尾随:

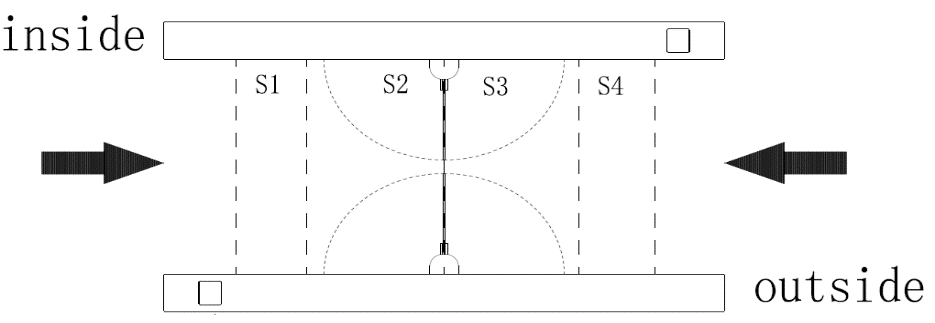

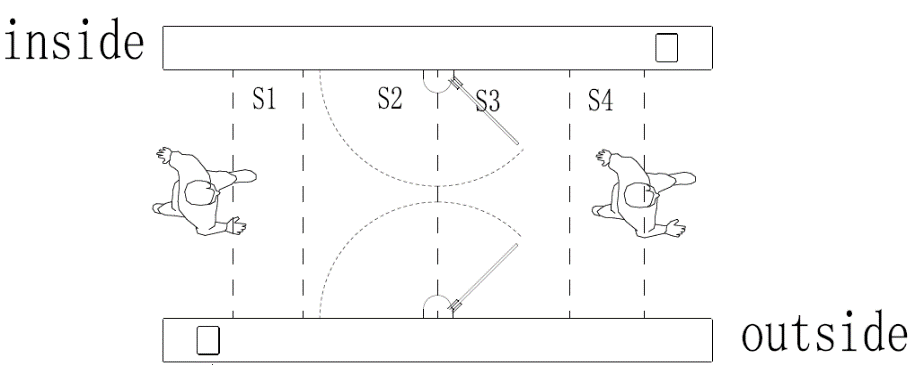

常闭模式下，一人刷卡走进通道，第二人紧跟其后，贴身尾随，进方向安防区传感器S1检测到尾随人员后，通道状态指示灯显示红色，并发出蜂鸣器报警，若前方通行人员只走进安全区S2，则门翼关闭，阻止尾随行为；若前方通行人员已走进安全区S3，则门翼有关门趋势，但不会完全关闭，以保证通行者人身安全。

2) 常闭模式下正常尾随:

常闭模式下，一人刷卡走进通道，第二人跟随其后，进方向安防区传感器S1检测到尾随人员后，通道状态指示灯显示红色，并发出蜂鸣器报警，若前方通行人员已走进安全区S3，则门翼有关门趋势，但不会完全关闭，以保证通行者人身安全，若前方通行人员已经走到安防区S4或已经完全走出通道，则门翼立即关闭，阻止尾随人员通行。

3) 常开模式下贴身尾随:

常开模式下，一人刷卡走进通道，第二人紧跟其后，贴身尾随，进方向安防区传感器S1检测到尾随人员后，通道状态指示灯显示红色，并发出蜂鸣器报警，若前方通行人员只走进安全区S2，则门翼关闭，阻止尾随行为；若前方通行人员已走进安全区S3，则门翼有关门趋势，但不会完全关闭，以保证通行者人身安全。

4) 常开模式下贴身尾随:

常开模式下，一人刷卡走进通道，第二人跟随其后，进方向安防区传感器S1检测到尾随人员后，通道状态指示灯显示红色，并发出蜂鸣器报警，若前方通行人员已走进安全区S3，则门翼有关门趋势，但不会完全关闭，以保证通行者人身安全，若前方通行人员已经走到安防区S4或已经完全走出通道，则门翼立即关闭，阻止尾随人员通行。

闸机远程控制模式

遥控模式

闸机支持无线遥控器作为选配项，闸机工作在常闭模式或常开模式时，可接受来自遥控器的无线信号，可实现单次正方向打开、关闭门翼、单次反方向打开，关闭门翼，4种功能。

远程控制系统

闸机综合控制板小ARM板，采用ARM9芯片集成设计，高稳定Linux系统运行，支持网络传输控制，从而实现，摆门状态，控制模式，安全级别的远程控制。

卓因达自主研发的远程控制软件，系统可采用C/S或B/S架构，完美运行于手机端，PC端，运行系统支持iOS系统，安卓系统，并且支持权限管理。卓因达远程控制系统，从功能上相比遥控控制更加直观，控制方式丰富多样，系统也更加稳定。并且充分提升了客户的通行体验。

远程控制软可实现的功能：

· 摆门状态设置

· 传感器触发控制

· 安全级别控制

摆门状态实时监测，只要系统正常运行，软件界面提示状态在线，在线状态下可实现锁闭控制、进方向常开、出方向常开控制。

传感器触发控制，正常控制模式可选择不触发，闸机处于双向刷卡通行模式，在下班高峰期，或上班高峰期，可采用单侧传感器触发模式，即单侧不需要刷卡，人走入闸机，门翼自动打开，但没有设置传感器触发的一侧，则需正常刷卡运行，在上下班高峰，或紧急状态下疏散人流，传感器触发模式显得尤为重要，不仅使人流迅速疏导，也使得摆闸使用更为人性化，智能化。

安全级别控制，卓因达自主研发的跟随性传感器算法，充分考虑不同使用人群的使用习惯，可通过对门翼运动保护区的不同处理方式，实现两种不同的安全级别控制。

在高安防级别控制方式下，如果发生尾随或反闯，门翼立即关闭，在关闭过程中若此时保护区有行人，则门翼锁止，保护行人，始终将行人的安全放在第一位，并发出声光报警提示，提示安保人员。

在高安全级别控制方式下，如果发生尾随或反闯，门翼不动作，最大程度保护行人安全，并发出声光报警提示，提示安保人员。

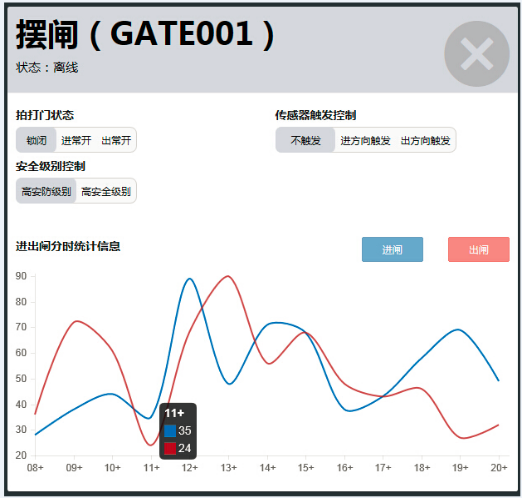

出入闸分时统计

闸机可记录每天出闸、入闸人数统计，并用不同颜色曲线自动绘制曲线图，予以直观的显示，操作者只需点击横轴坐标时间点，即可立即读取此时段内出闸、入闸人数。

出入闸分时统计功能，如实的记录了闸机的工作和每天出入办公楼的人数，以及各时段通行人流的规律，这对办公楼管理着对员工的出入管理提供了可靠的参考数据。

自助访客系统介绍

"自助访客系统"取代手写来访登记，创新性的实现了来访登记数字化、访客管理系统的科学管理。使用该系统后，通过人防和技防相结合，用户可实现"数字化登记、网络化办公、安全化管理"，大幅提升用户接待工作效率、服务品质和大楼形象。

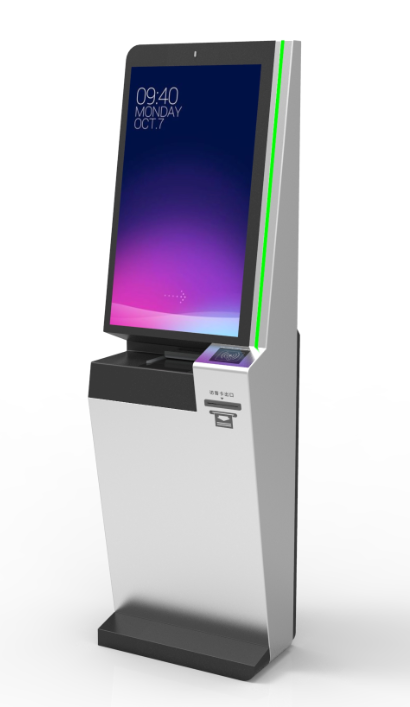

自助访客机介绍

产品慨述

防护等级：IP43自助访客机采用全钢架结构设计、符合人体工程学、外观新颖,高雅,大方，与楼宇环境相得益彰。其结构紧凑,操作维护方便；高安全性能；高精度,高稳定性和可靠性；性价比高,客户化设计,环境适应性强。

产品功能

· 具有互联网访客，信息查询功能

· 具有二代身份证设别功能

· 具有二维码设别功能

· 具有连续出票及打印功能

· 具有视频监控功能

· 查询进出记录和统计访客

产品特点

· 操作简单

· 数据的安全保障

· 预约功能

· 设置黑名单。权限设置

· 实时拍照。实时通讯、网页查询

技术参数

· 系统内嵌主频1.6GHz工业级双核工控计算机；

· 2G内存、500G硬盘；

· 采用32寸可触摸LED显示屏；

· 工作温度：-20℃~﹢50℃；

· 系统接口：TCP/IP ,USB,COM等。

· 电源：220V±10％，50Hz；

微信访客软件—芝麻访客介绍

芝麻访客针对访客登记方面的现实需求，并通过大量的市场调查研究，结合对安全管理方面的相关要求而研发出来的。该软件充分利用现代化信息网络技术，保证整体运作的安全性，做到分级管理、历史记录查询等功能，能够高效记录、存储、查询汇总访客的相关信息，成功解决了临时来访人员来访登记管理这一薄弱环节。

软件系统架构

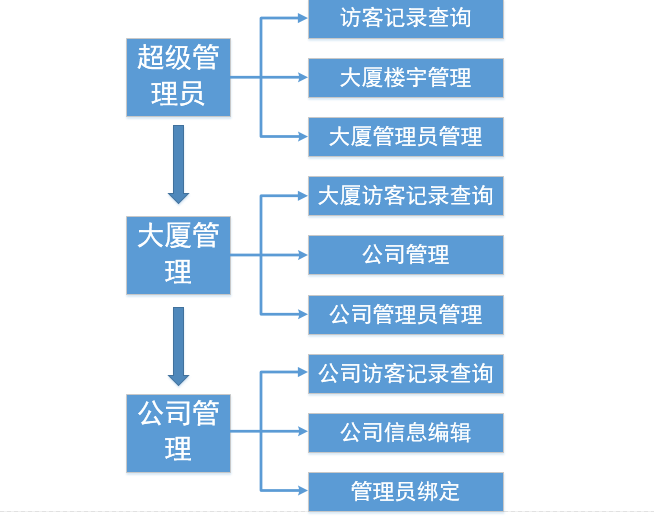

微信访客管理系统结构分为三层，为层层管理结构。主要分为：超级管理员、大厦物业管理、公司管理。

· 超级管理员：为最高级管理员。

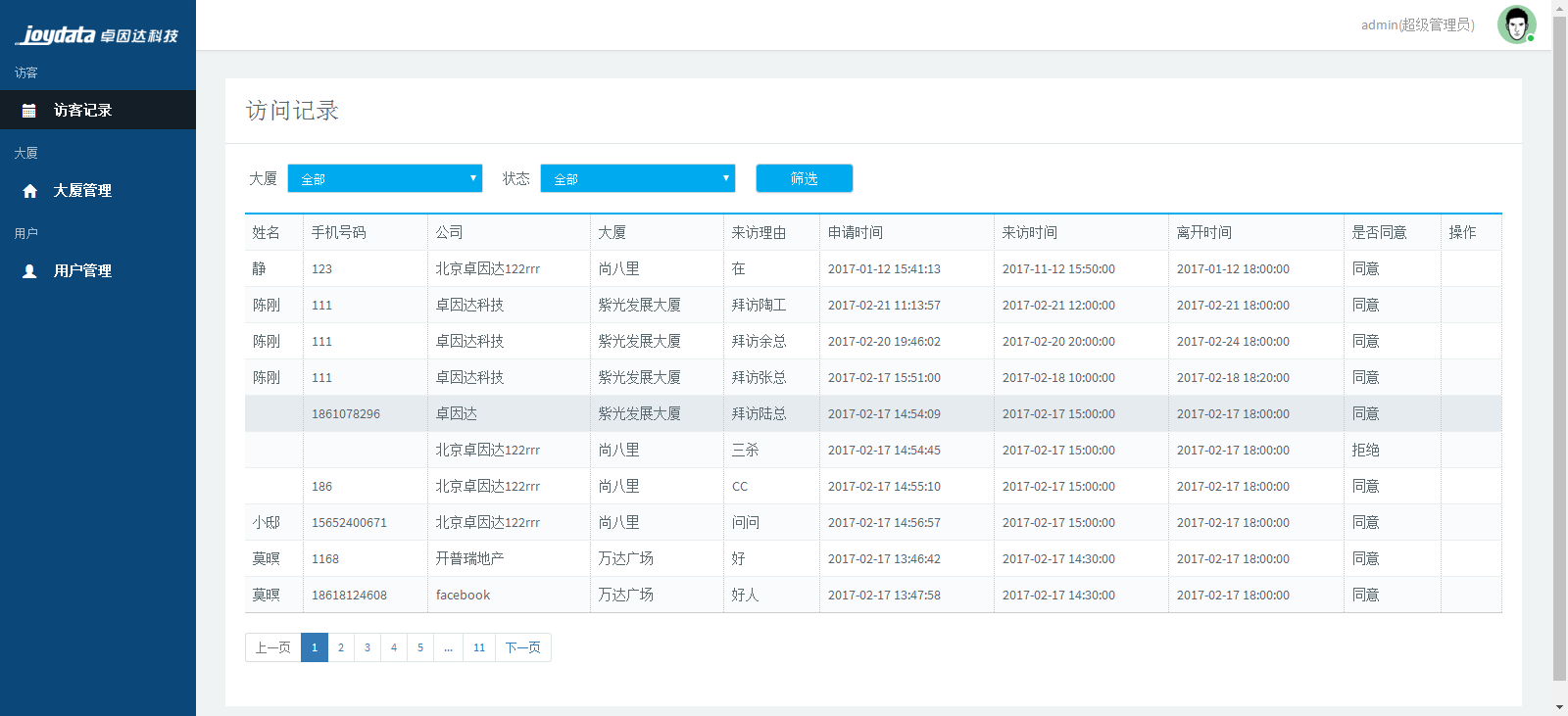

主要管理功能为：访客信息记录查询功能；大厦楼宇的添加、编辑、删除管理功能；大厦管理员账号添加功能。

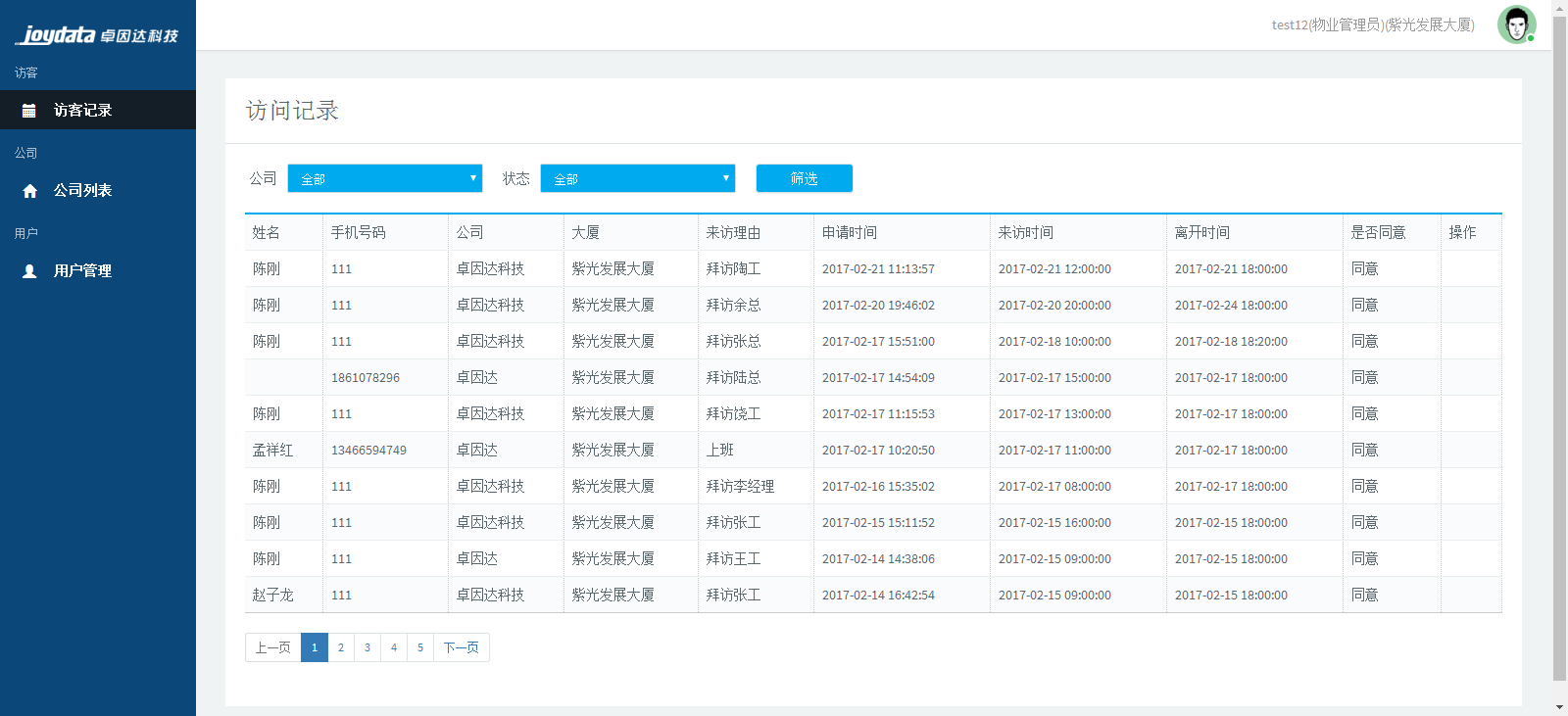

· 大厦管理：大厦管理为整栋大厦访客的管理后台。

主要功能为：大厦内访客信息记录条件筛选查询功能；大厦各楼层公司的添加、删除及信息编辑功能；公司管理员账号添加功能。

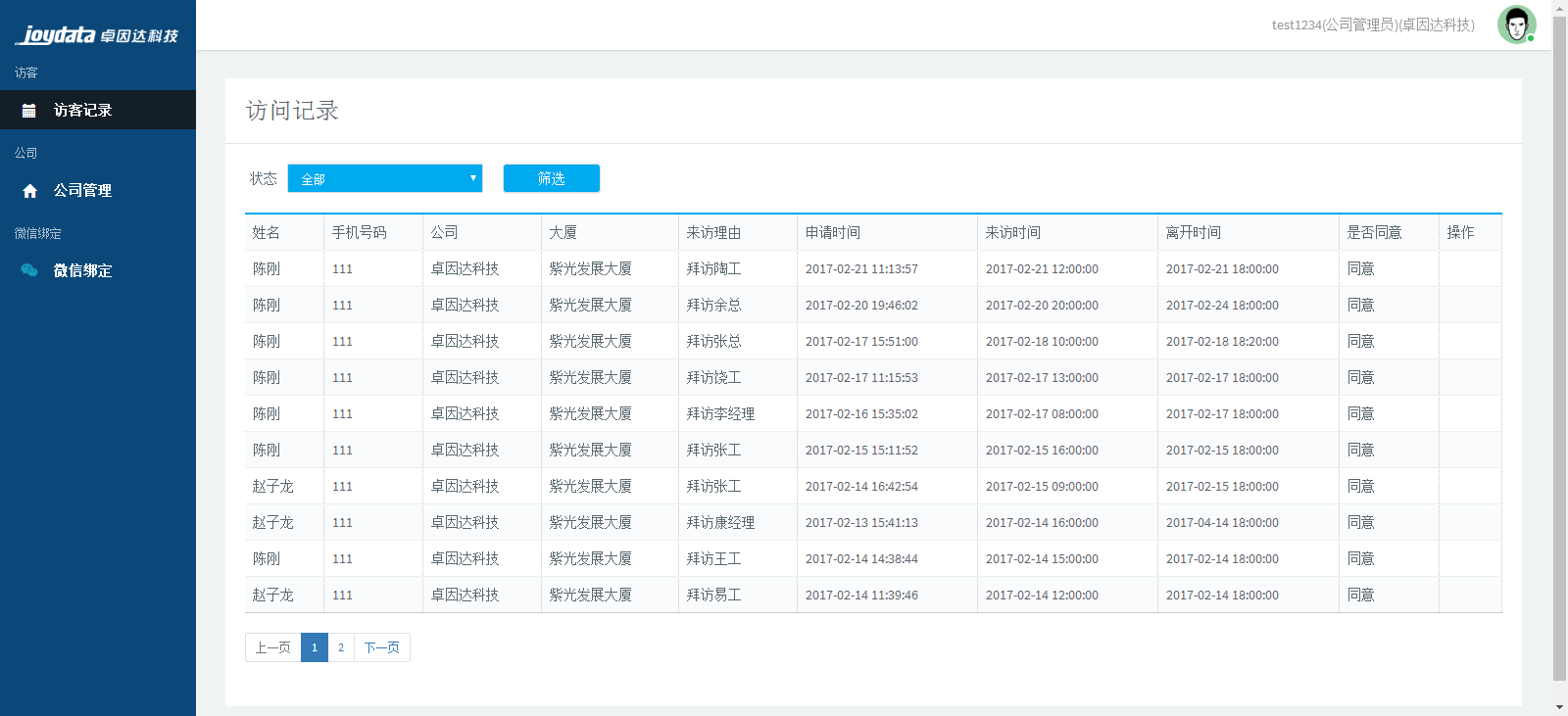

· 公司管理：公司管理为公司访客管理后台。

主要功能为：公司访客记录查询及访客信息查询功能；公司信息编辑功能；公司微信端管理员账号绑定功能。公司微信端管理员主要对访客拜访申请进行信息核对、审批、接待提醒。

微信访客流程

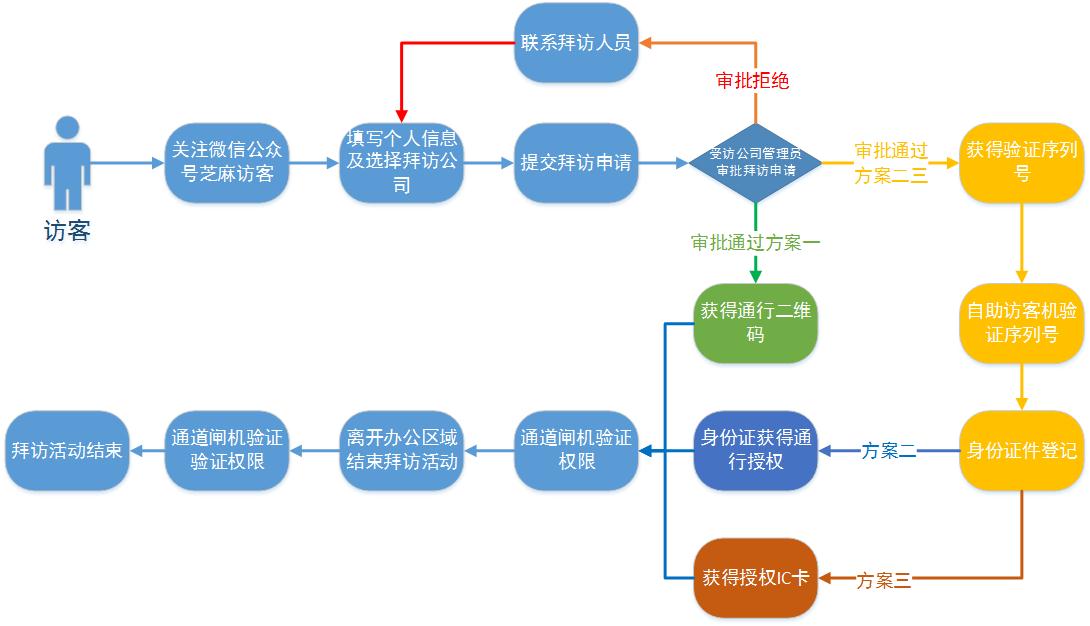

微信访客流程图

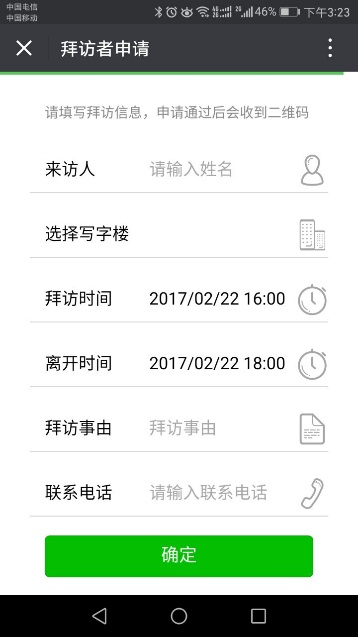

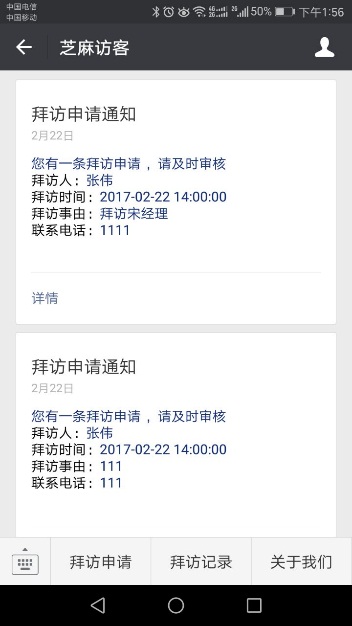

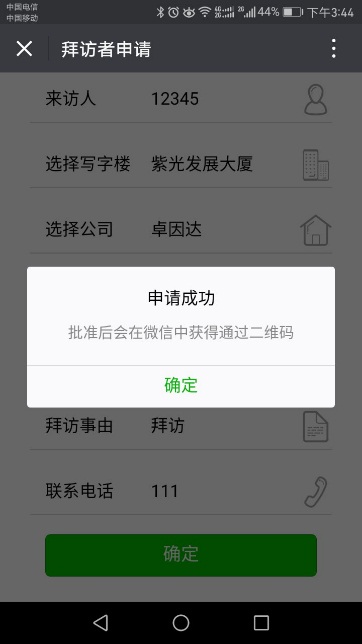

1、访客通过关注芝麻访客公众号，录入包括姓名、联系电话、拜访事由，选择拜访公司所在大厦及公司名、及时间等信息，后提交拜访申请。

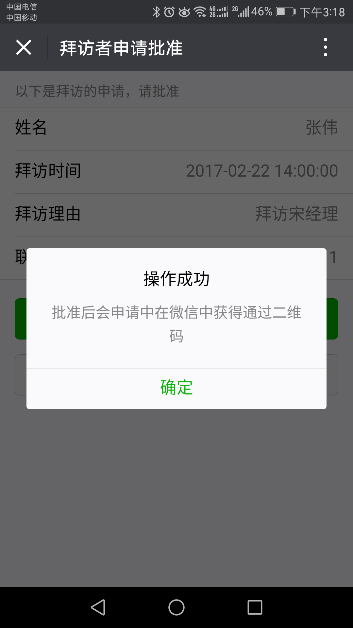

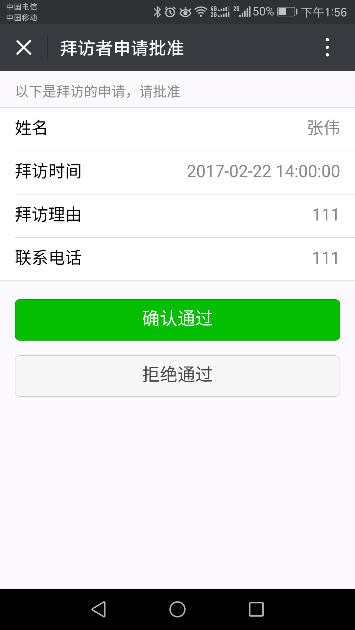

2.公司微信端管理员会接收到相应的拜访申请消息提示，核实拜访申请信息后可以选择确认通过或拒绝通过，确认通过后访客会在微信中收到通行二维码或验证序列号。

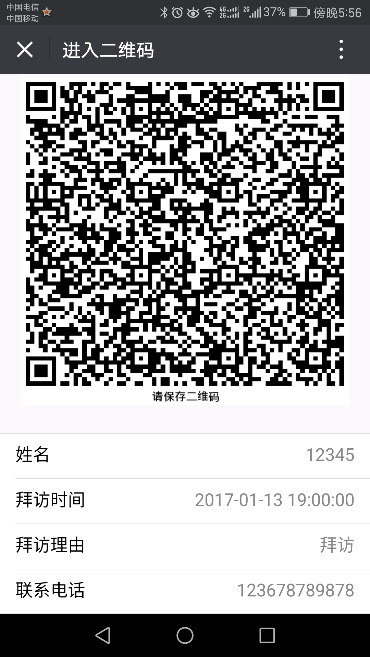

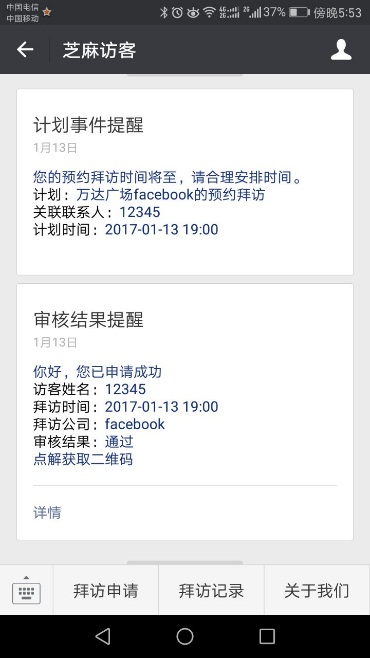

3.申请审批通过后访客手机微信端将收到信息提醒，信息提醒内容包括，审核结果提示、拜访时间、拜访公司、通行二维码或验证序列号。

1） 方案一：访客由大厦大堂速通门道闸验证二维码信息，通过道闸进入大厦办公区域，拜访结束后由道闸验证二维码离开办公区域，结束拜访。

2） 方案二：访客携带身份证证件，到大厦大堂通过自助访客机验证序列号后，刷身份证登记，同时访客机为身份证授权。访客通持身份证在道闸验证后，道闸开门，进入办公区域，拜访结束后由道闸刷身份证验证，离开办公区域，结束拜访。

3） 方案三：访客携带身份证证件，到大厦大堂通过自助访客机验证序列号后，刷身份证登记后，自助访客机自动吐出一张通行IC卡。访客由速通门道闸验证IC后，道闸开门，进入办公区域，拜访结束后在道闸处将卡投入卡回收装置，道闸开门，通过道闸离开办公区域，结束拜访。

施工方案

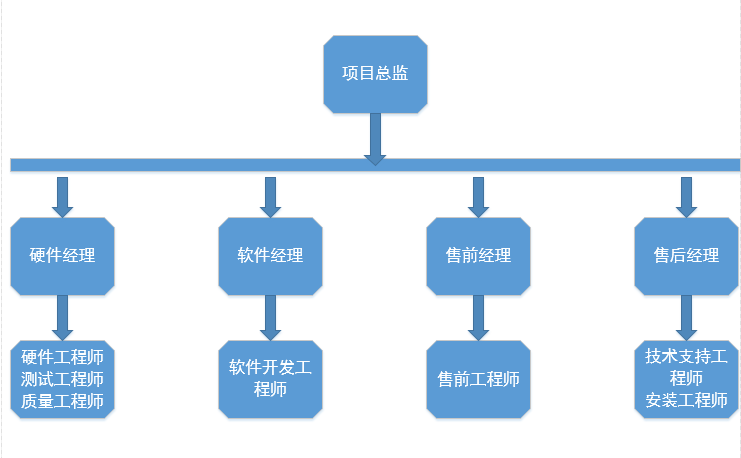

项目管理班子配备

项目由项目总监领队负责，从项目前售前跟踪，到项目研发、软件硬件联调测试，以及售后安装维护起到统领全局的协调作用，为客户提供一套技术先进、质量优良、性能稳定的安全出入口控制设备。

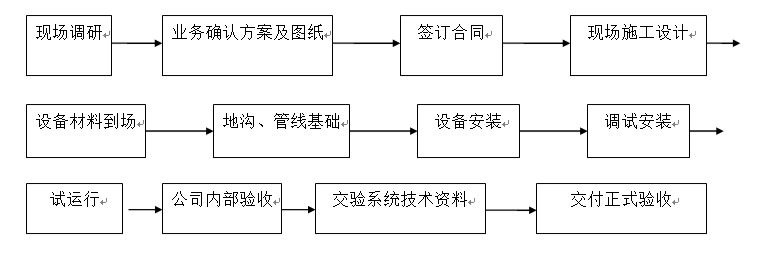

工程施工流程图

技术实施要求

（1）施工时不应破坏现场的装饰，在安装完后应将现场恢复至原貌。

（2）强、弱电线槽和穿线管要分开。

（3）电缆应在线槽、桥架内或局部穿管敷设。

（4）当配电电缆线槽(桥架)与弱电电缆线槽(桥架)并列或交叉敷设时，配电电缆线槽(桥架)应敷设在通信缆线线槽(桥架)的下方。

（7）管线安装牢固可靠，走线简洁清晰，设备位置、走线需充分考虑日后维护的便捷性。
