智能园区建筑弱电系统方案

放大字体  缩小字体 发布日期:2020-12-19    浏览次数:333    评论:0
导读

智能园区建筑弱电系统方案目 录一、方案总体设计思路1、智能建筑的起源和特点2、系统设计思想:3、园区智能化设计依据二、周界防

智能园区建筑弱电系统方案

目 录

一、方案总体设计思路

1、智能建筑的起源和特点

2、系统设计思想:

3、园区智能化设计依据

二、周界防范系统介绍

2.1 系统总体设计

2.2 系统可实现功能:

2.3 系统原理图

三、安防监控系统

3.1 系统总体设计

3.2 系统原理图

四、电子巡更系统

4.1 概述

4.2 设计思想

4.3 系统特点

4.4 系统介绍

4.5 设备特点

4.6 电子巡更系统路线图

五、网络布线系统

5.1、概述

5.2、系统设计依据

5.3、设计目标

5.4、网络布线系统

5.5、实施后的布线系统可以满足:

六、有线电视系统

6.1、系统概述

6.2.设计目标

6.3.系统设计

七、公共广播系统

7.1 系统总体设计

7.2 系统原理图:

7.3 系统组成

7.4 设备配置

八、会议扩声系统

8.1、概述

8.2、系统设计有关技术要求参照的主要标准和规范

8.3、设计思想

8.4、系统设计方案

8.5、音响扩声系统控制机房技术要求

8.6、音响扩声系统电源系统技术要求

九、停车场管理系统

9.1、概 述

9.2、建设原则

9.3、建设目标

9.4、功能特点

十、门禁考勤系统

10.1、概述

10.2、项目实施的目标

10.3、设计依据

10.4、设计原则

十一、管理系统

11.1 系统背景

11.2 系统功能应用

11.3、系统特点

11.4、系统特性:

一、方案总体设计思路

1、智能建筑的起源和特点

世界上第一座智能建筑美国 UTBS 公司于 1984年 1 月康涅狄格州所建成的"城市广场"大厦 (City Plaza) 。该大厦以当时最先进的技术控制空调设备、照明设备、防灾和防盗系统、电梯设备、通信和办公自动化等。通过计算机网络通信技术、计算机控制技术以及自动化的综合管理,该大厦实现了方便、 舒适及安全的办公环境,并具有高效运转和经济节能的特点。此后, 智能大厦在世界各地蓬勃发展。

我国在八十年代末开始引进智能建筑, 首先出现于北京、 上海,随后在广州、深圳、杭州等地的新建筑中也部分或全部考虑实现智能化。

随着计算机技术与信息化技术的发展,智能建筑的设计观念不断提高和更新,智能子系统越来越多,已经囊括门禁系统、停车场管理、安防报警、会议系统等。其功能也不断完善。

但在实际设计中,因为产品供应商不同, 各子系统之间相互独立、 自成一体,各子系统有自己的管理软件和数据库,缺乏一个统一高效的中央集成管理系统。这样,在当前智能化项目建设中, 房地产开发商、 系统集成商和物业管理公司就不可避免地遇到了这样一个问题: 如何将各个智能子系统的信息集成在一个软件平台上进行统一的处理和管理 ,并能在整个管理公司一级共享现场的信息资源,实现智能化集成管理。 在智能建筑中一般将这样的问题交给 IBMS 也就是智能建筑信息管理系统完成,因为串起各个不同系统的中心系统往往是楼宇自控系统,而作为智能设计中楼宇自控系统所占的分量较轻, 加之智能建筑的投资也远远低于智能建筑,所以传统的 BMS 或 IMBS 并不适用于智能建筑的弱电设计

在本次方案设计中我公司将用户提出的几个子系统交由各自的控制主机管理,通过成熟的计算机以及数据库技术再进一步整合最终形成易于使用的集成化的信息管理系统,方便业主的使用。

为用户提出的几个子系统为:

  • 周界防范系统

  • 安防监控系统

  • 电子巡更系统

  • 网络、电话通讯综合布线系统

  • 有线电视系统

  • 公共广播系统

  • 会议扩声系统

  • 停车场管理系统

  • 门禁考勤系统

  • 管理系统

  • 大屏显示系统

2、系统设计思想:

按照用户智能化设计要求的设计方针,我们的设计应体现出"严密、合理、可靠、经济、完善"。

我们将按照下面的原则进行方案的设计:

  • 可靠性原则:使用能体现园区内各区规格的产品,并尽可能的保证设备的长时间,低故障率的运行。

  • 经济性原则:合理的原则,在适用范围内不添加额外的功能,最大限度的保证用户的投资。

  • 先进性原则:选用的设备应有较高的科技含量,保证在一定时期内不会被淘汰。

  • 规范化原则:尽可能选用通用产品和模块化产品,为用户将来的备件选购和维护服务提供可靠的保障。

  • 可扩展性原则:园区项目整体规模庞大,应从整体着眼,从一期部分着手,综合考虑对该项目各个系统设计方案和设备选型进行了严谨的论证和筛选,在设计方案中我公司选择具有标准接口的设备并进行了适度预留以满足园区智能建筑项目各个部分智能化的互通、互连、互用。

  • 灵活性原则:设计方案中我公司本着满足实用的要求下,在现有的技术条件下对各个系统进行了细节优化,在一定的条件下适度超前。从而保证并节约了甲方的二次投资,方便了未来业主的多种需求。

  • 开放性原则:选用产品应开放通讯协议, 以保证能进行系统统一的集成。

3、园区智能化设计依据

园区智能化设计首先要从用户使用的实际需求出发,考虑园区的自身特性、顾客定位等,这些因素对设计起决定性作用。

其次园区的设计要符合国家的各种标准及要求, 要从长远角度、 用发展的眼光、从全局角度考虑。

要考虑实现智能系统的多个子系统的集成性,实现智能化系统的总体集成。要从经济性、可靠性、开放性、可集成性(开放性)角度考虑。

二、周界防范系统介绍

2.1 系统总体设计

周界防越报警系统主要监视园区周边情况,防止非法入侵。在园区围墙周边设双光束红外线探测器,每一对双光束红外线探测器形成一个报警防范保护区,周界防越报警可对区域周界实行 24 小时全天候监控,实现自动报警及警情记录以便事后查询,使保安人员能及时准确地了解小区周界的情况。

系统可以和院内出入口闭路电视监控和小区内环境闭路电视监控联动, 通过云台摄像机的预制位和预设运动轨迹对警情自动跟踪监视。

参照园区的实际情况,周界报警采用先进设备,系统配有电子地图模板,通过网络把前端信息传到监控电脑上方便值班人员及时形象的了解情况并作相应处理。

2.2 系统可实现功能:

  • 周界全面设防,无盲区和死角;

  • 探测设备抗不良天气环境干扰能力强;

  • 防区划分适于报警时准确定位;

  • 报警中心具备语音 /警笛 /警灯提示;

  • 翻越区域现场报警,可实现同时发出警笛 /警灯、警告;

  • 报警中心可控制前端设备状态的恢复;

  • 报警联动;

  • 进行报警中心报警状态、报警时间记录;

  • 电子地图显示;

  • 事件记录打印。

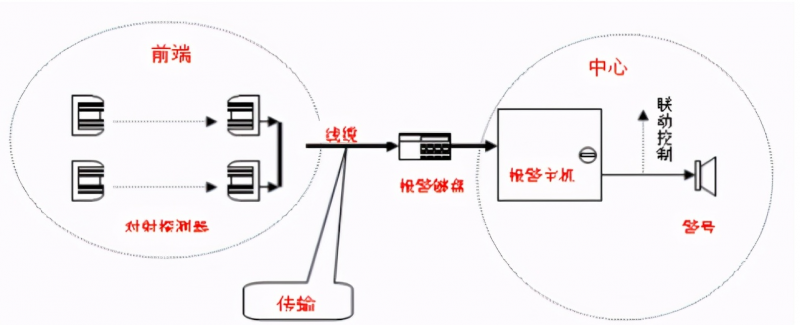

2.3 系统原理图

系统组成

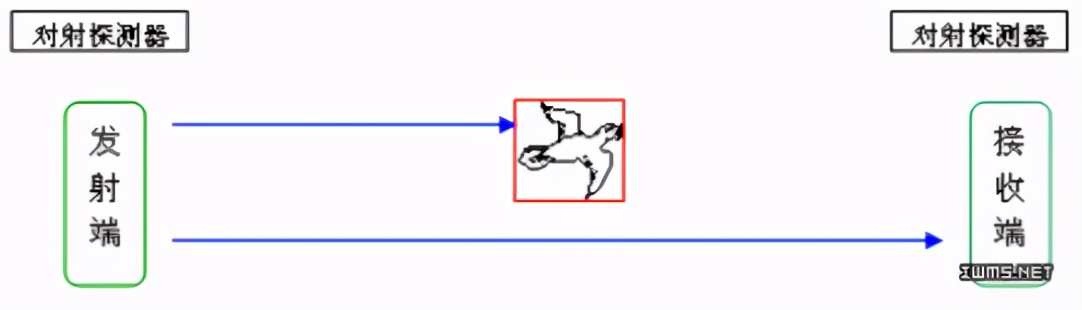

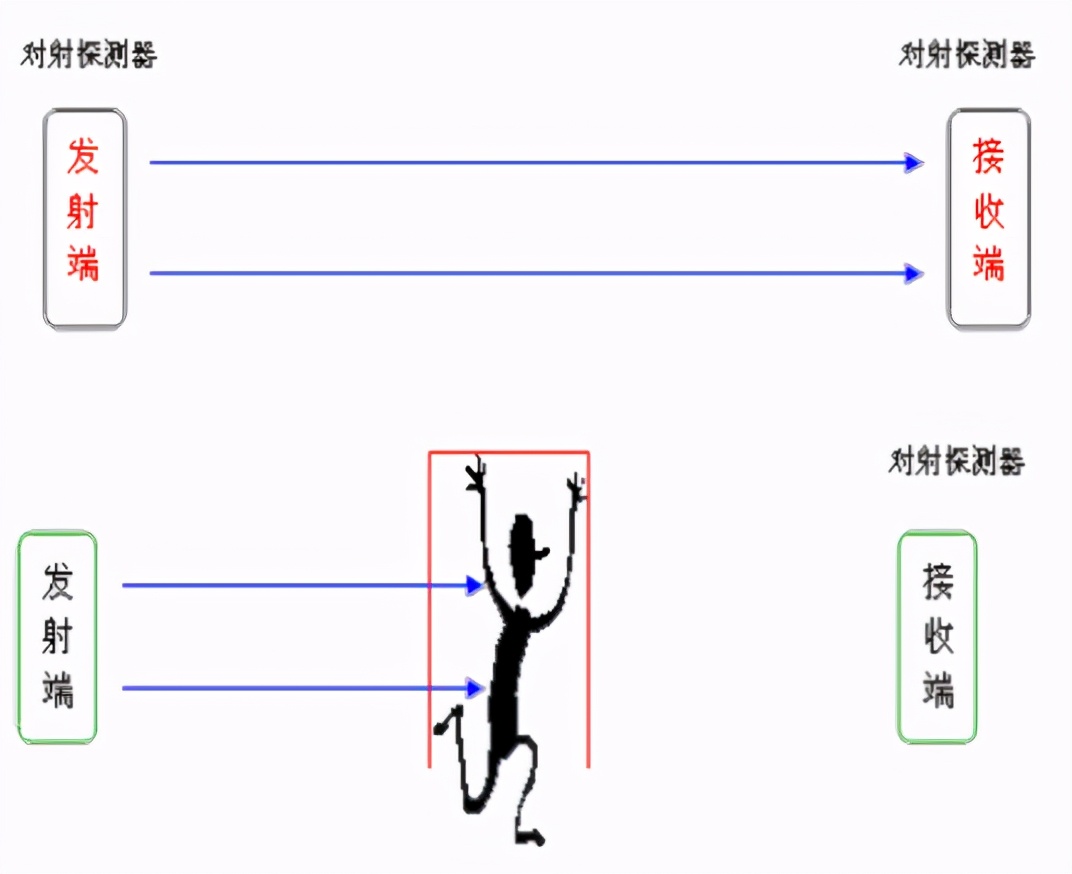

前端

智能园区建筑弱电系统方案(上)


智能园区建筑弱电系统方案(上)


传输

从前端接收的各种报警信息利用通讯总线传输到控制中心主机的报警主机,整个报警系统采用独立开发的通信编码格式, 并为其进行了适当地加密, 从而保证整个系统在通讯上的安全与可靠, 防止恶意的复制与侦测。 从而保证报警信号有效,快速的传输到小区的报警中心。

中心

控制中心由控制主机及键盘组成。通过键盘对前端设备进行布 /撤防,在布防期间,若发生非法入侵,当报警被触发时,键盘显示具体报警点,同时键盘和警号开始报警,发出声光告警, 提示值班人员注意。 主机上可设置模块化的联动输出干节点,可根据工程实际情况配置, 用于触发探照灯开启和相应摄像机的开启,并同时进行录相。同时进行报警中心报警状态、报警时间记录。

三、安防监控系统

3.1 系统总体设计

工业园区的闭路电视监控系统由前端摄像机、传输、控制、显示和记录等部分组成。监控点设在区域内的主要出入口、车库出入口、院内重点位置、楼内主要出入口、走廊等。 对这些区域内人员进出及活动情况进行固定监视与录像, 从而掌握整个区域的安全动态信息。

在系统设计中,摄像机、录像机可选用国际、国内著名的视频设备的专业制造商,其产品质量和性能都位于世界同类产品的前列。

后端的控制部分采用视频矩阵、控制键盘,在经画面分割器传输到彩色显示器上,可设置录像设备来保存影像资料。

控我们建议采用 DVR等数字产品,与传统的模拟式或基于 PC视频采集卡的视频监控系统相比,具有优势。数字闭路电视监控系统是以 PC机为基础的硬件数字压缩监控系统,可随计算机的不断升级而升级,再发展潜力巨大;

全自动或通过报警触发器启动并以数字化方式录入所有摄像机所捕获的图像内容。可以循环扫描每部摄像机(黑白或彩色),扫描各摄像机的间隔时间软件可调;像素分辨率软件可调; 报警后可切换为单路或某几路高速录像, 并在软件预设置的时间后,切换回平时的循环扫描方式;捕获存储最高速度可达到 >18幅 /秒 (单路 );

数字闭路电视监控系统通过电脑监视器来详查事情发生过程, 能够立刻再现所有存储的图像, 并通过系统图像处理功能对画面进行处理以便识别。 也可通过普通打印机打印出来,或通过网络将图像传送到世界任何地方;

数字闭路电视监控系统将视频图像存储在计算机硬盘上 ,无终止缓冲技术使计算机硬盘自动循环,月复一月,年复一年的无休止使用;

数字闭路电视监控系统具有视频移动报警功能,当有人进入监视区域时,系统自动开启,进行报警、录像;

数字闭路电视监控系统可方便地查看任何时间地点的存储图像,根据时间、日期、摄像机编号的不同分别回放检索;

数字闭路电视监控系统具有软硬件加密及密码保护功能, 只有输入正确的用户名和密码才能进入系统,安全性可靠性高。

前端设备

摄像机

根据园区总平面图和有关要求,本系统可在区域内配置彩色摄像机,主要布置在出入口、停车场、楼内等重要位置。

摄像机可选用定点室内半球型、室内动点半球型、室内半球一体机、室内一体机、室外枪机、室外全球云台、室外动高速一体机、红外一体机、室外全球护罩等类型摄像机。

在工程实施可能会根据实际情况对镜头角度进行适当调整。

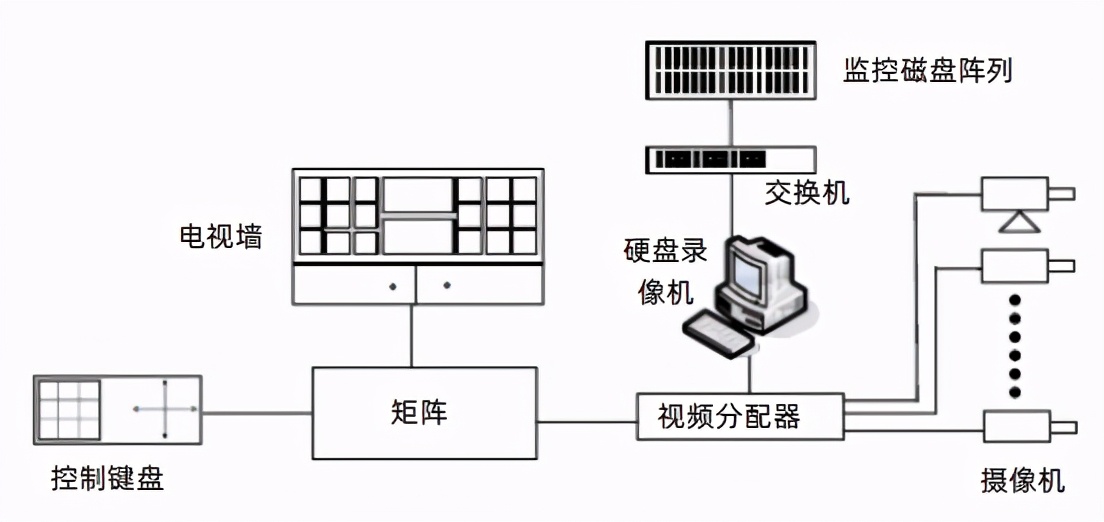

3.2 系统原理图

智能园区建筑弱电系统方案(上)


机房控制设备

根据项目实际需要选用多台多路视频控制矩阵作为本系统的中心控制设备,带副控制键盘以在保安中心进行控制和显示。 采用面多画面处理器对所有的监视图像进行浏览显示。多套彩色监视器和 24 小时长延时录像机,用于记录和显示监控图象信息。

同时采用硬盘录像机针对报警画面进行联动录像。

四、电子巡更系统

4.1 概述

采用无连接线巡更系统,其设计充分考虑到了使用者的方便、快捷,既能实现对保安巡更工作的有效监督,又能通过科学、严格的管理提高工作效率。

4.2 设计思想

在信息科技飞速发展的今天,在园区管理中巡更成了保护顾客安全的有力手段,为了保证巡更的警力人员能够责任到位和便于管理督促,电子巡更系统便成了管理人员最可行的帮手。

电子巡更管理系统分为有连接线和无连接线两种方式,在本方案中,我们采用了无连接线巡更管理系统。

4.3 系统特点

智能化建筑是一个大范围,分阶段建设的建筑。在建设程中,无连接线方式由于采用了方便灵活信息钮,可以在建设的不同阶段,通过改变信息钮的位置,来改变巡更路线,便于管理。灵活多变,按需巡更,避免浪费。如采用有线方式,则由于线缆的原因,在一期就要将后期的线缆进行预留,且在民政部变化时,无法实现灵活变化,并造成某种意义上的浪费。

虽然无连接线方式比有线方式的功能较简单,但可利用其它以有系统和条件完善其功能。如:在发生以外情况时,有线方式可在规定时域内,收到巡更信息而自动报警, 但此时巡更人员仍需与保安中心联系, 以解释情况,并有可能因小意外,而导致误报:采用无线方式,则可利用巡更人员的无线对讲机,及时与中心联系,系统本身只起到对巡更人员的管理的作用。

无连接线方式因其功能较简单,所以基本造价比有线方式低。安装时更加灵活、方便。

4.4 系统介绍

工作原理

可采用离线式电子巡更系统产品,离线式电子巡更系统操作极为方便,在巡检过程中,巡检人员只要将巡逻棒对着各巡检点的钮扣芯片轻轻一触,就可将巡检点名称和当日巡检的日期与时间记录下来。感应式巡更记录器中的数据可通过数据传输器传输到电脑、打印机或调制解调器等,进而可打印出巡检报告或形成电脑文挡

系统组成

本系统基本由巡更信息采集器、信息变送器、巡更信息按钮、计算机及运行于 WINDOWS操作系统下的巡逻管理系统软件等组成。巡更信息采集器有存储功能,可存储一定容量的数据,而这些数据的来源就是巡更信息按钮。使用时接触一下信息按钮,数据就读入至巡更记录器中。巡更记录器中有一时钟,每读入数据时,就从时钟提取当时的时间和关联数据,这样输出时数据与时间就同时输出。

信息变送器与计算机相连,实现巡更记录器与计算机通讯,使数据传输到打印机或通过 MODEM传到远程监控中心。

信息钮扣内设有终身不变的唯一编码。管理软件具有巡更人员、巡更登录、随时读取数据、记录数据(存盘、打印、查询) 、修改设置等功能。

巡更采集器具有高强度的外壳,以抗各个方向与水泥地面的撞击。防破坏设计避免所有非授权者,非法破坏或改写系统。

所有的系统套件使用同样的巡更记录器,事半功倍。软件界面友好,中文操作系统,中文报表,方便使用与管理;记录及打印中文报表简易系统,巡检安装无须连线并配有专用安装套件管理从 1个到上万个巡检点,灵活方便;同时采集器中可存储上千条信息记录。

4.5 设备特点

巡更记录器

  • 坚固耐用,全密封防水。

  • 高度省电,使用普通锂电池可维持六个月。

  • 操作简便

  • 巡更时,巡更采集器只要轻轻碰触巡检点的巡更信息按钮,就可记录当时的日期和时间,无需如条码或磁条系统一样经过多次扫描,操作时也不需开关及按钮。

  • 安全性好。可防止已获得的数据及信息被破坏或有意改写。

  • 无需布线,安装简易。

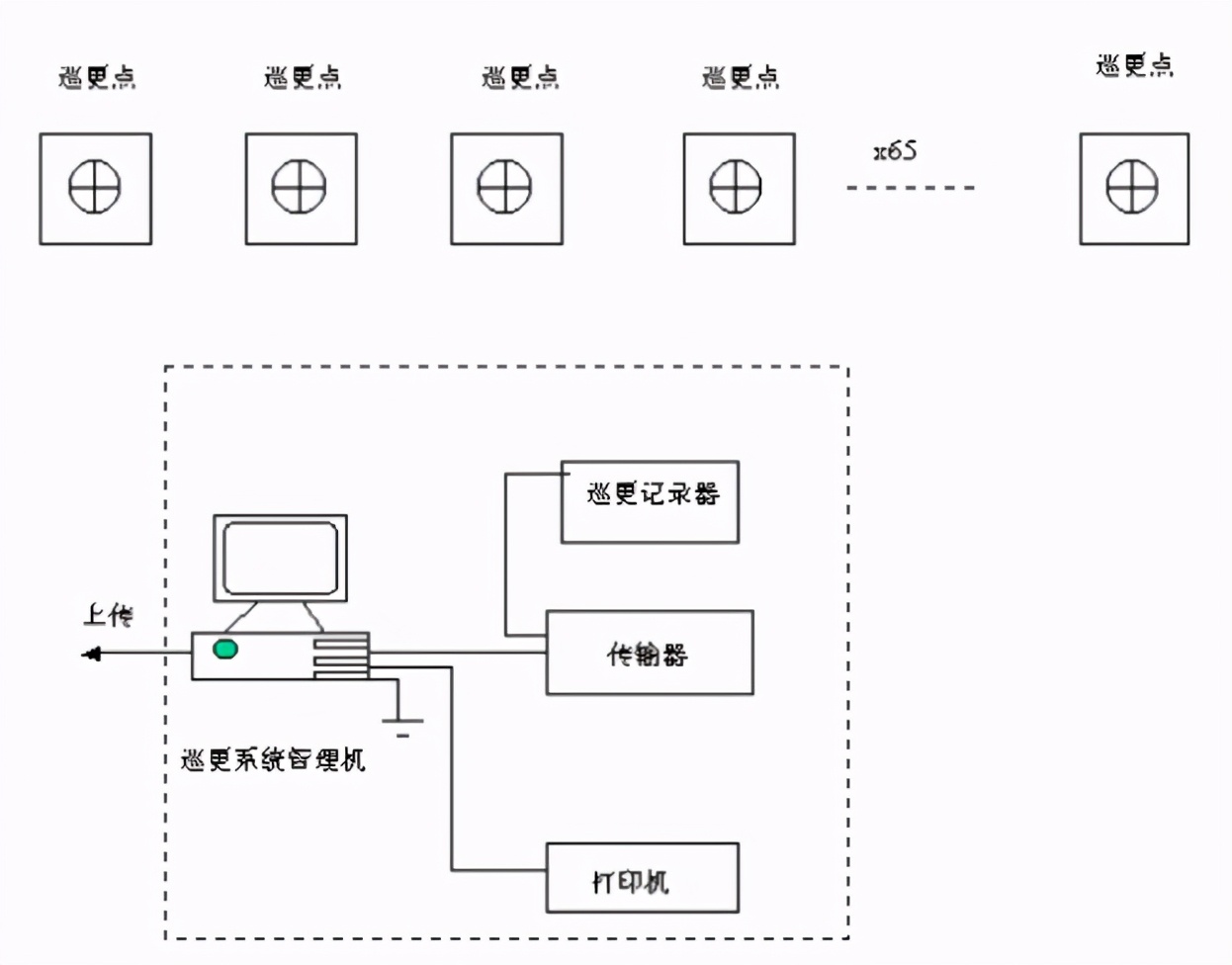

4.6 电子巡更系统路线图

智能园区建筑弱电系统方案(上)

电子巡更系统图

五、网络布线系统

5.1 、概述

网络布线按结构化布线系统设计, 结构化布线系统就是以满足所有数据、 语音和图像通讯设备在现在和将来布线需求为主要目标而发展起来的一种整体的、开放的配线系统。它不仅能为大楼提供电讯服务,还能够提供通信网络服务、 安全报警服务、监控管理服务,是大楼实现通信自动化( CA)、办公自动化( OA)和大楼自动化( BA)的基础。随着现代通信网络技术的迅速发展,高速以太网、FDDI、ISDN 等的普遍使用。建筑物对布线系统的要求除标准的通信接口外,还需要相当高传输速度以及高度的灵活性。

结构化布线系统采用模块化设计, 易于在配线方面进行扩充和重新配置。 在物理结构上,采用分级的星形结构, 以利于数据的采集及信息的传递。 它能以最好的性能价格比来适应未来综合业务数字网( ISDN)和 ATM 的要求。

结构化布线系统支持的设备品种繁多, 在使用时相当灵活, 外观及布局使得整个环境显得简洁、美观。结构化布线系统所采用的材料皆符合国际标准(如"EIA/TIA 568B 标准"),包括传输媒介(双绞线、光纤) 、配线箱(弱电电缆配线箱、光缆配线箱、连接器) 、标准信息插座、插头、适配器、安装工具以及检测工具等。

对于传输介质, 结构化布线系统通常采用双绞线和光纤。 双绞线包括非屏蔽双绞线( UTP)和屏蔽双绞线( FTP)。UTP 是目前结构化系统广泛采用的传输介质,它具有安装简单、价格低廉等特点; FTP具有对外界信号的抗干扰能力和对其传输的信号的保密能力, 尤其适合使用在安全性要求很高和有源设备很多的环境中,但成本高、施工复杂且无统一标准。 光纤作为传输介质具有传输速率高、保密性好、扩展性强等优点。本系统采用超五类 UTP作为传输介质。

高档园区与外界信息交流及其频繁,建立高性能的综合布线系统是非常必要的。在保证公司网络系统高速的运行的同时我们考虑到要对成本进行适当的控制。我们的选择思想为:高性价比、高稳定性、可维护性强、使用方便、便于扩充。

网络布线系统一般包括:建筑物子系统、垂直主干系统、设备间子系统、水平子系统、工作区子系统。根据实际情况本公司的系统包括:建筑物子系统、设备间子系统、水平子系统、工作区子系统。

5.2 、系统设计依据

本综合布线系统的设计符合以下国际标准:

  1. 《工业建筑通讯电缆标准参考指南》 TIA/EIA 568B

  2. 《大楼通信综合布线系统》 ISO/IEC 11801:1995

  3. 《工业企业通信设计规范》 GBJ42-81

  4. 《建筑与建筑群综合布线系统工程设计规范》 CECS72:97

  5. 《建筑与建筑群综合布线系统工程施工及验收规范》 CECS89:97

  6. 《民用建筑电气设计规范》 JGJ/T16-92

  7. 《民用建筑电气设计规范》 JGJ/T16-92条文说明

  8. 《建筑建筑设计标准》 GB/T50314-2000

5.3 、设计目标

结构化布线系统是当今最先进最流行的建筑物布线系统, 已成为国际上办公大楼的弱电布线标准。 它能够满足任何特定建筑物及建筑网络的布线要求, 完全开放化,既支持集中式网络系统,又支持分布式网络;支持不同厂家、不同类型的网络产品;符合目前要求和未来发展, 需要基于市人民的特点, 其布线系统选用在此领域世界领先的美国 AMP 结构化。

开放性综合布线系统作为其语音、 数据系统的布线平台。 实施后的布线系统可以满足:

  • 为用户提供快捷、开放、易于管理的语音与数据信息基础平台 。

  • 为用户提供统一的局域网和广域网( WAN)接口。

  • 为用户及时传递可靠、准确的信息。实现办公自动化( OA)。

  • 为用户提供电子数据交换服务( EDI)、为实现无纸工作创造条件 。

  • 为用户提供可视图文、电子信箱、用户电报、中国公共数据交换网(CHINAPAC)接入等服务。

  • 符合综合业务数据网( ISDN)标准。

  • 设计目标的确定

  • 保护投资

  • 结构化布线系统支持各种 系统和设备的集成, 如可将语音、数据、图象、监控等设备设计在一起工作, 从而在硬件,软件、培训方面具有投资保护性。

  • 节省费用:结构化布线系统有助于将你分散的线缆系统合并到一组统一的,标准的网络中去。

  • 强化的控制管理:结构化布线系统的设计使用户自己容易的、标准的排除网络的故障。保证了在管理和支配整个系统中的最高效率 。

  • 完整的产品:结构化布线系统包括非屏蔽 /屏蔽双绞线及光纤传输媒介,交叉连接,适配器连接器插座和插头,传输电器保护设备及工具。

  • 模块化:基于物理星型拓朴结构的布线系统提供一种模块化系统管理方法, 于是你的需求即体现在每组结构化的科学管理点上。

  • 灵活性:用多种高性能的线缆来满足你的联网需求。在速度、距离、信息能力方面都是高性能的。并能与众多厂家产品兼容,于是你的来自各个厂家的设备都能插到这组通用的楼宇综合布线系统中去。

  • 发展性:结构化布线系统为了适应未来的发展,采用了积木块式结构。这种结构能将当前的和未来的语音及数据设备,互联设备,网络管理设备方便地扩展进去。

5.4 、网络布线系统

工作区子系统

工作区子系统由插座和跳线组成,通过插座可以连接计算机或其它终端。本项目工作区全部采用单孔 RJ45 110系列信息插座,数据插座采用超五类产品,提供100MHZ带宽的数据通道。

信息点采用暗装方式安装在墙上,每个信息点包括一个面板、超五类插座, 其旁边20厘米处安装一个电源插座, 信息插座和电源插座的底边沿线应距地板水平面30厘米。具体安装方法见下图:

智能园区建筑弱电系统方案(上)


常用的设备是计算机 (PC、工作站、小型机等 )、终端、打印机、电话和传真设备;还可以联接传感器和办公楼自动控制设备。对工作区的连线分配,遵循EIA/TIA 568B 标准。

水平子系统

水平子系统的作用是将干线子系统的线路延伸到工作区子系统。 水平布线完成将缆线从配线间接到工作区的信息输入 /输出插座的工作。一般在小于 100米距离中可采用 UTP超五类双绞线,可达到 100M传输带宽。如超过 100M可采用光缆传输。

另外,超 5类四对非屏蔽双绞线 (UTP)还可以传输各种 72V 以下直流电压和相应频率以内的弱电信号,包括电话、计算机、楼宇自控设备的控制广播信号、视频监视信号和各种弱电传感信号等等。

管理区子系统

根据大楼布线的特点及方式,管理区内的数据配线架采用 AMP 系列产品,采用跳线连接。

设备间子系统

设备间子系统是由各种设备 (如计算机主机,网络设备, PBX)及设备连线组成,网络设备采用国际、国内知名厂商产品,从而保证各信息点到桌面为 100M。

主要功能是将计算机主机 ,PBX ,分机直拨中继线等公用弱电设备连接到主配线架上 。

建筑群间子系统

实现建筑物之间的互相联接,常用的通信介质是光纤。

需要指出的是, 对数据通讯而言,主干线和建筑群间使用光纤。从主配线架(MDF)到各中间配线架 (IDF) 呈现星型结构,实现主干网或垂直子系统 ;而从各中间配线架到各信息点,也呈现星型结构,实现的是水平子系统。

5.5 、实施后的布线系统可以满足:

1、保护投资

结构化布线系统支持各种系统和设备的集成,如可将语音、数据、图象等设备设计在一起工作,从而在硬件,软件、培训方面具有投资保护性。

2、 节省费用

结构化布线系统有助于将你分散的线缆系统合并到一组统一的, 标准的网络中去。

3、 强化的控制管理

结构化布线系统的设计使用户自己容易地, 标准地排除网络的故障。 保证了在管理和支配整个系统中的最高效率 。

4、 完整的产品

本结构化布线系统为非屏蔽 /双绞线传输媒介,交叉连接,适配器连接器插座和插头,传输电器保护设备及工具。

5、模块化

基于物理星型拓朴结构的布线系统提供一种模块化系统管理方法, 于是你的需求即体现在每组结构化的科学管理点上。

6、 灵活性

用多种高性能的线缆来满足你的联网需求。在速度、距离、信息能力方面都是高性能的。并能与众多厂家产品兼容, 于是你的来自各个厂家的设备都能插到这组通用的楼宇综合布线系统中去。

7、发展性

结构化布线系统为了适应未来的发展, 采用了积木块式结构。 这种结构能将当前的和未来的语音及数据设备,互联设备,网络管理设备方便地扩展进去。
