无线网桥电梯监控解决方案

放大字体  缩小字体 发布日期:2020-12-19    浏览次数:380    评论:0
导读

环境介绍:“天怡峰景花园”总占地面积为184亩,净用面积为122亩,总建筑面积约42万㎡,容积率为4.3,绿地率为45%,项目坐北朝南

环境介绍:“天怡峰景花园”总占地面积为184亩,净用面积为122亩,总建筑面积约42万㎡,容积率为4.3,绿地率为45%,项目坐北朝南,东临昆曲高速,北临江东花城,南临盘龙区工商局天润金碧,西到金汁河交警总队。项目成山地型坡地式建筑,共16栋高层,其中15栋为点式高层,1栋板式高层;楼间距为27-81米完全满足采光需求;楼层最高为34层,将成为北市区的一个标志性建筑群。

项目需求:小区内共35部电梯,每部电梯安装一部130万像素的摄像头,共35个摄像头,由于电梯内监控线路不易安装,电梯上下移动中,线路易出故障等问题,要求所有电梯监控采用无线传输,保证视频传输质量。

方案概述:每部电梯,轿厢外底部安装一台网桥,电梯井的底部也安装一台网桥,两个网桥保持通讯;轿厢外底部位置的网桥用网线连接到轿厢内部的摄像头,电梯井底部的网桥用网线连接到汇聚交换机;交换机连接录像,通过显示器显示成像。



网桥设置方案解析:假设两个网桥为A和B,如图标识,A通过网线连接监控室中心,B通过网线连接到摄像头。(注:B点如果摄像头较多则需加装交换机)

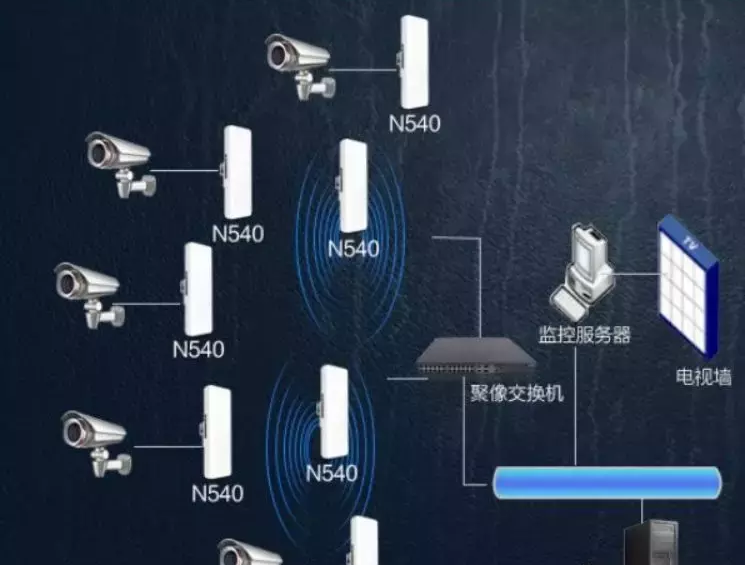

网桥设置:一点对多点,即设置一个‘AP模式’,多个‘客户端模式’,所有的客户端网桥连接同一个AP端网桥的信号,组成一个无线局域网。

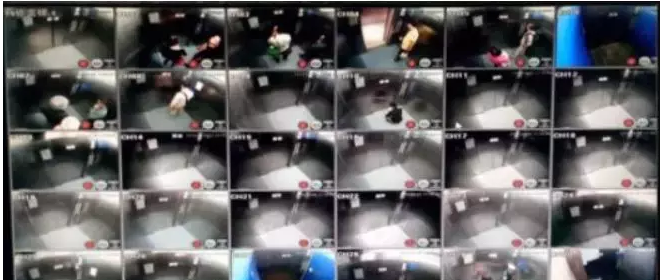

施工效果:采用无线传输方式,不存在有线监控在电梯运行中对电缆线的磨损,可确保监控系统长期稳定工作运行。 电梯无线视频监控解决方案为用户带来创新的电梯无线监控体验,已在国内多个地区的小区,大厦的电梯建设中成功实施。其稳定、可靠、清晰、流畅的监控画面,赢得了用户的高度认可。




(文/小编)
