弱电线管线缆敷设标准及规范

放大字体  缩小字体 发布日期:2021-01-05    浏览次数:50    评论:0
导读

线管如何敷设,这里面主要有两个标准,我们来看下。1、室内主干电源线、光纤敷设于竖井线槽或吊装桥架内,桥架水平间距为1.5-3m

线管如何敷设,这里面主要有两个标准,我们来看下。


1、室内主干电源线、光纤敷设于竖井线槽或吊装桥架内,桥架 水平间距为1.5-3m,垂直间距≦2m,桥架对接处需用4mm²做好连 接,敷设完成后恢复槽盖;室内分支线缆走线须线槽/PVC穿线管 (A型)敷设,槽管横平竖直;线管管卡间距须符合下表要求, 保持水平度。明装的线管在距离终端、弯头中间150-500mm范围 内设管卡。(地下车库使用镀锌管材,管材材质型号需与外包相 符,用丝杆或角铁吊装)。

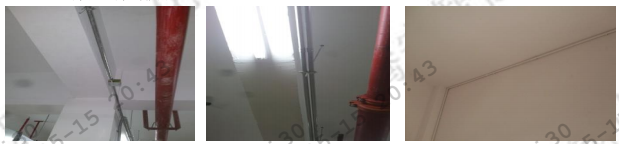

线管敷设

线管敷设型号


2、室外光纤、主干电源线敷设于弱电 管道内,敷设完成后须盖好井盖。 3、室外分支线缆套PVC穿线管埋于草 坪下,深度≧300mm,管材材质型号需 与外包相符,管间连接使用直通,用 PVC胶水粘接,晾干,转弯处使用弯管 器做弯头,禁止使用弯头辅件。如破 坏草坪及路面应及时恢复。 4、室外导管的管口应高出基础面10- 20mm,所有管在穿入电线、电缆前,须 做密封处理。


只要按照上面的两个标准敷设线管,基本上是问题不大。


关键词: 线管线缆敷
(文/小编)
