超5类网线能用6类水晶头吗？5类、6类、7类线都用什么水晶头？

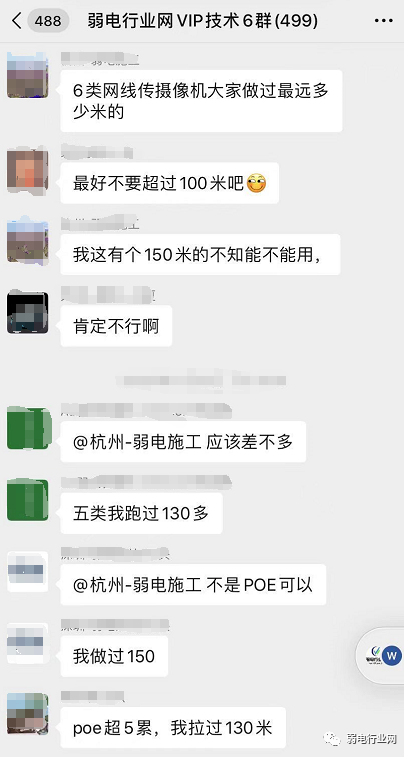

关于双绞线与水晶头的使用，最近一直都有少朋友问到相关的问题，大多数问题都是在项目中遇到的，虽然简单，但同时也是项目中最容易出现故障的地方，在我们弱电VIP群中也有讨论到。

本期我们一起来做这个总结，双绞线每芯的作用？5类、6类、7类线都用什么水晶头？对水晶头与双绞线使用的问题进行一个扩展。

一、线序与传输距离

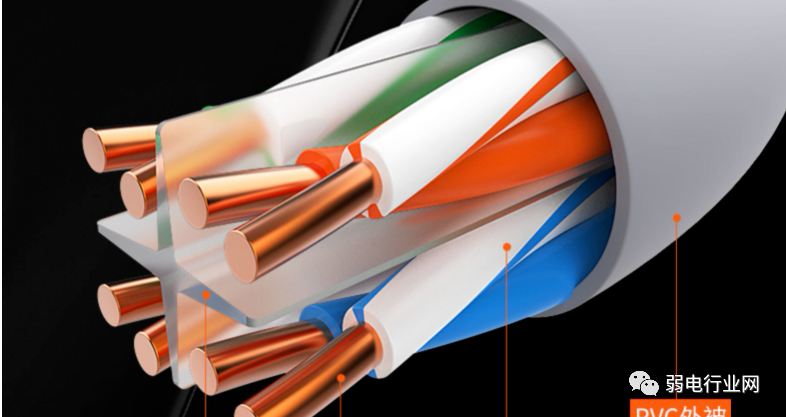

首先要知道的是八根铜导线的整体作用，八根铜导线是为了削减电磁信号的彼此搅扰，每两根按必定的密度缠绞在一起。这样，在传输电信号时彼此之间辐射出的电波就会彼此抵消，有用的消除搅扰。双绞线这个名字也是由于这样的构造而引伸出来的。

双绞线最早的运用是被用于电话信号的传输，后来才被逐渐引入到数字信号的传输当中，现在广泛运用的都是超五类双绞线及六类双绞线。超5类与6类线都能到达1000Mbps的带宽。但超5类传输千兆的距离较短，若用超5类传输千兆网络尽量要控制短距离，例如低于30米。

双绞线仅有的缺点即是传输间隔较短，一般的能到达100米，好点的线120米左右。

一般千兆网络需要运用四对线，即8根芯线。100M网络以下，一般运用1、2、3、6，四根线。

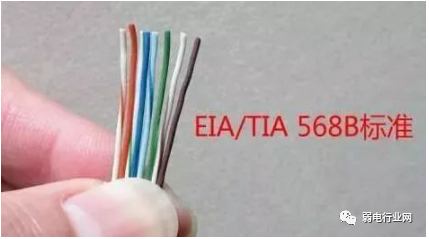

正线（标准568B）：两端线序一样，线序是：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。

568A线序没有必要记了，现在已经不用这个线序了。

双绞线为什么用到1236四根线呢？那就要了解每根芯的作用是什么：

1 输出数据 (+)

2 输出数据 (-)

3 输入数据 (+)

4 保留为电话使用

5 保留为电话使用

6 输入数据 (-)

7 保留为电话使用

8 保留为电话使用

由此可见，虽然双绞线有8根芯线，但在目前广泛使用的百兆网络中，实际上只用到了其中的4根，即第1、第2、第3、第6，它们分别起着收、发信号的作用。4、5，7、8是双向线，保留使用。

但是在高于100M的网络运行下，八芯就会全用，比如六类超六类的网线不光要用1 3 2 6 ，八芯都需要用到，否则网络运行就会不稳定。

其实还有一个关键问题：线缆的传输距离与稳定性受材料影响，有的厂家在生产网线的时候，8芯只有四芯采用纯铜，而其余四芯不是采用铜包铝、铜包钢，甚至铜包铁，所以选择大厂家至为关键。

劣质线材的网线数据传输衰减严重，传输距离大大降低。

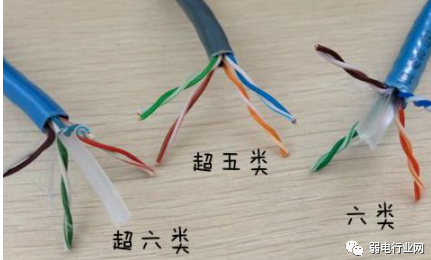

上面了我们了解了双绞线的属性了，我们看下水晶头的区别，了解超5类水晶头与6类水晶头区别，我们先来看下超5类线与6类线的区别。

超五类/五类芯径：0.511，截面：19.625mm2

六类线芯径：0.574    ，截面：30.1754mm2

1、超5类水晶头

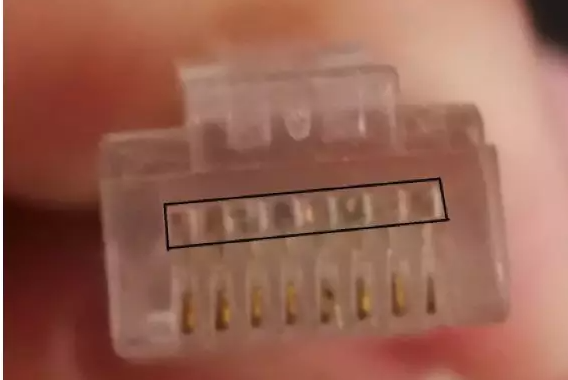

超5类水晶头正面，可以看出8根线芯一字排开

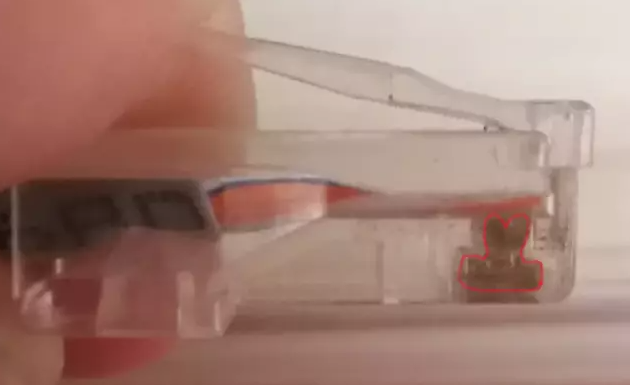

超5类水晶头侧面，压接触点有两个齿

2、六类水晶头

六类水晶头一样有一件式，还有两件式，我们来重点来看下两件式的。

六类水晶头两件式不同于传统的超五类水晶头，它由两部分组成：内部的分线件和外壳。

         两件式（水晶头与分线模块)

6类水晶头正面，8根线芯交错排列

6类水晶头芯压接触点有三个齿

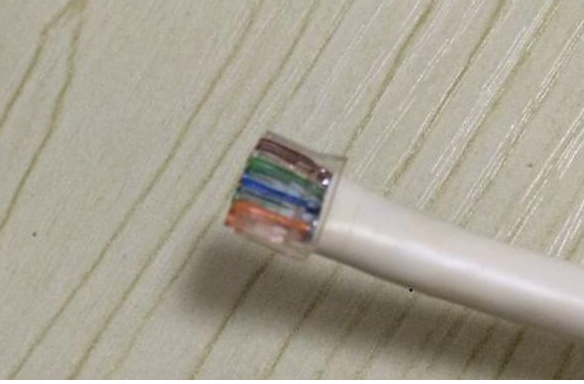

3、六类水晶头接线方法

正因为六类线水晶头的特性，所以接线方式也有区别，多个了分线模块（内塞）。

6类水晶头具体接线步骤：

六类线8根线芯上下交错排布，排线孔较大，前部触点上部有三个分叉，压接进线芯后接触面积较大，常用于千兆网络，同时向下兼容百兆网络。

4、6类线可以用超5类线的水晶头吗？

六类网线的铜芯比超五类网线的铜芯要粗。因为两者的铜芯不同，超五类线线芯一般是24AWG，六类的一般是23AWG，导致了水晶头内部的洞口也有差异，进线孔径大小不一样，超五类是1.02mm，六类1.08mm，如果是六类系统用了超5类的水晶头，会造成串音NEXT（近端串扰）不良，影响到系统性能。

两种水晶头的外形尺寸是一样的，如果是超5类系统，可以使用六类水晶头。

1、七类网线水晶头

可以看到，七类网线水晶头，带有金属屏蔽外壳。因为7类线采用的是单对屏蔽，然后再总屏蔽的结构，所以七类水晶头是带屏蔽的，够更有效消除线对之间的串扰。

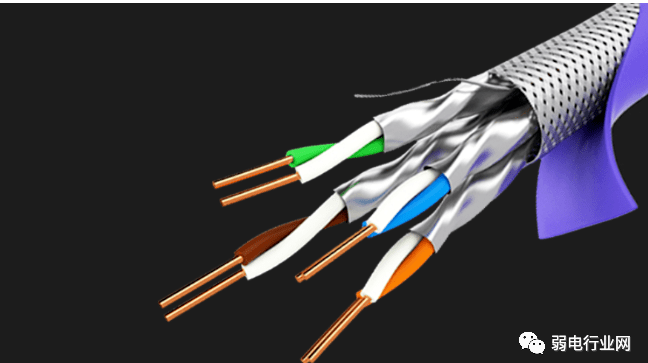

七类线

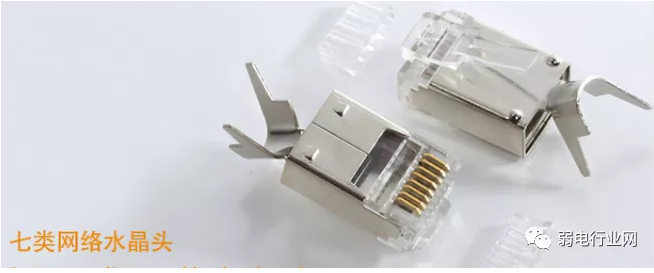

七类线水晶头

2、七类网线水晶头制作

需要的工具：七类水晶头、剥线刀、剪刀、七类网线钳，测线仪。

这里面为了更加形象，我们通过一个视频来详细了解七类网线水晶头的制作过程。

七类网线一般使用在有高速传输和高带宽要求的场景，比如视频会议、流媒体广播、基于网络的语音电话、网格计算和存储网络的场景中；由于适应于10/100/1000/10Gbase-TX以太网数据传输，所以也广泛用在室内高要求的水平布线中；由于七类线超强的屏蔽功能，对于屏蔽机房及保密网的布线是很适合的。
