关于poe交换机的使用总结,传输距离?如何供电?都在这里

   2021-03-16 11410
导读

上周我们发布双绞线每芯有什么作用?5类、6类、7类线都用什么水晶头?的内容,很多朋友提到了poe,都会问到poe如何连接?如何供

上周我们发布双绞线每芯有什么作用?5类、6类、7类线都用什么水晶头?的内容,很多朋友提到了poe,都会问到poe如何连接?如何供电?这些都是poe在实际项目中都需要面对的问题,在我们弱电VIP技术群中也经常讨论到。

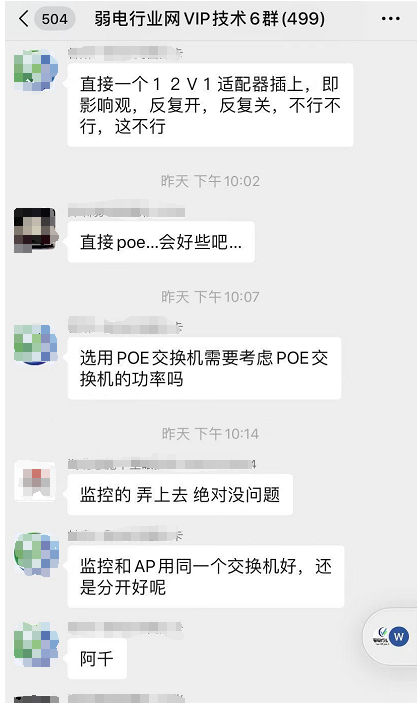

poe问题讨论


那么今天我们就来了解poe摄像头与交换机如何安装,如何供电呢?




一、poe供电的四种方式与连接

POE供电主要有以下四种方式,大家在使用的时候需要注意,并不是每个项目都是交换机与终端都支持poe的,但遇到终端和交换机有一方不支持poe如何解决?我们来一 一看下,原理图都有的,其实在之前的内容中是有提到过,这里来单独再强调下。



1、交换机和终端都支持POE

这种方法PoE交换机直接通过网线接到支持PoE供电的无线AP和网络摄像机上,这种方法最简单,但也需要注意如下两点:


①确定PoE交换机以及无线AP或者网络摄像机是否是标准的PoE设备。

②要仔细确认购买的网线的规格,网线质量很关键,质量不好的网线会导致AP或者IPC无法受电或者不断重启。


原理图如下:

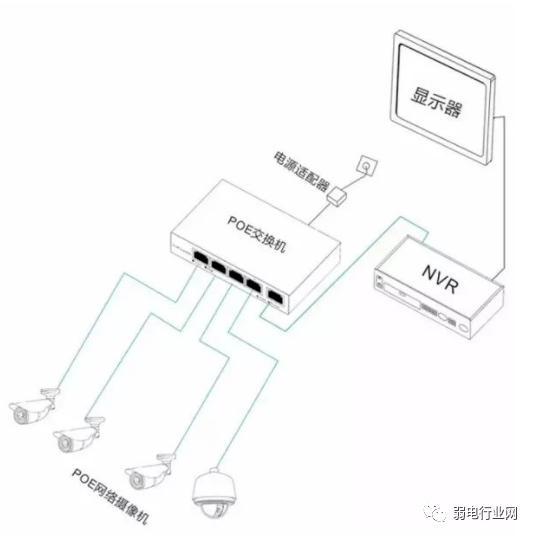

交换机和终端都支持POE供电方式

2、交换机支持POE,终端不支持POE

  这种方案PoE交换机出来接PoE分离器,PoE分离器将电源分离成数据信号和电力,有两根输出线,一根是电力输出线,一根是网络数据信号输出线即普通网线。电力输出有5V/9/12V等,可以匹配各种DC输入的非PoE受电终端,支持IEEE  802.3af/802.3at标准。数据信号输出线即普通网线直接接到非PoE受电终端的网口即可。


原理图如下:

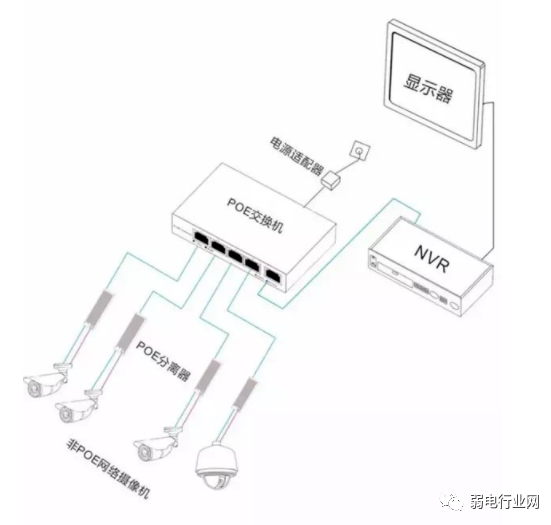

交换机支持POE,终端不支持POE

3、交换机不支持POE,终端支持POE

这种方案交换机出来接PoE供电器,PoE供电器将电力加到网线上之后传输给终端。这种方案利于扩展原有的布线网络,对原有网络没有影响。


原理图如下:

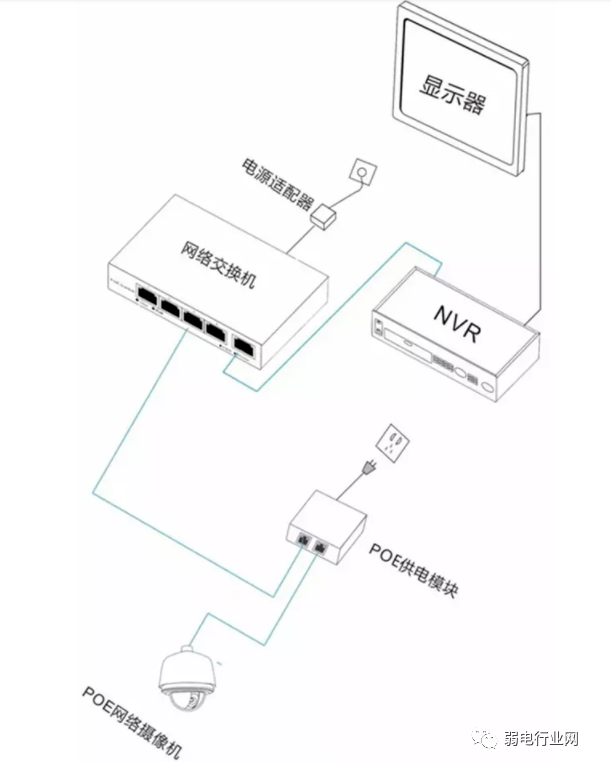

交换机不支持POE,终端支持POE

4、交换机和终端都不支持POE

  这种方案交换机出来接PoE供电器,再接PoE分离器,最后传输给终端。 方案三和方案四适合于传统网络的改造,即原来的交换机不支持PoE供电,但是又想利用PoE供电好处的场合。


原理图如下:

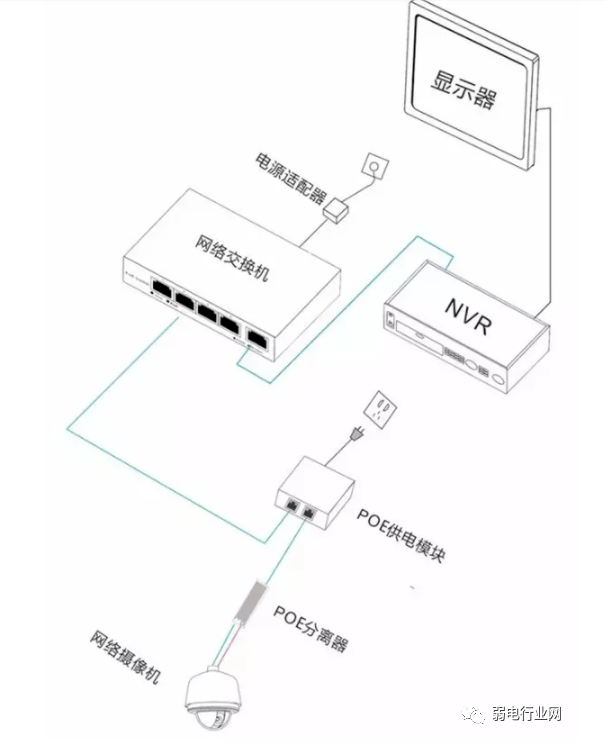

交换机和终端都不支持POE



二、poe交换机1236与4578到底哪个供电?

(一)、poe实际使用那种供电方式


标准的poe交换机有两个标准,802.11af和802.11at,这两个标准的poe交换机都支持两种供电方式:

①1236既走数据又供电;

②1236走数据,4578供电;




实际使用的是哪种供电方式取决于POE交换机,这两种供电方式对于我们支持POE的摄像机都兼容的。poe会根据情况自行判断使用那种供电方式。


由于百兆通信使用的1、2、3、6四根芯,千兆通信使用到了全部的8芯。


因此:

1、对于百兆PoE交换机:供电标准下网线只要1、2、3、6线芯连通即可,既走数据又供电;当然如果你想1236走数据,4578供电,那么必须要8芯网线,并且保证8芯全部连通。

2、对于千兆PoE交换机:受限于数据传输的需要,无论那种方式供,都需要8芯网线全部连通。



(二)、poe供电的三种标准

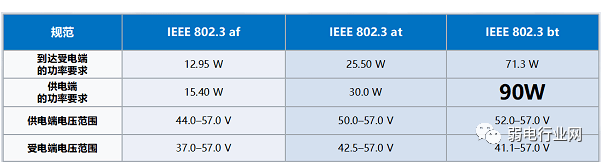

IEEE802.3af供电功率15.4W, 若摄像机功率是10W的,可以使用802.af供电的交换机;



IEEE802.3at供电功率为30W, 若摄像头功率是20W,需使用802.3at的POE交换机;


802.3at是向下兼容802.3af的,所以支持802.3af的摄像机可以用802.3af或者at的交换机供电;支持802.3at的摄像机则只能使用802.3at的交换机供电;


EEE802.3bt供电功率为90w,虽然802.3at的功率有所提高,但由于IEEE802.3af/at 标准使受电设备(PD)的PoE功耗被限制为25.5W,只适用于普通摄像机、IP 视频电话等设备,对于更大功率的设备,如高速球、云桌面一体机、收银机 (POS) 终端、LED灯等来说,功率远远不够。


为满足PD设备对更大功率的需求,全新的 IEEE 802.3bt(也称为PoE++或4PPoE)于2018年发布,新标准对先前的 PoE 和 PoE+ 规范做了修订,可将功率水平扩展到90W。




三、关于poe使用的六大问题

1、poe交换机及标准的选择


PoE交换机种类非常多,从百兆到千兆,再到全千兆的,还有非网管和网管型的差别,各种不同端口数的差别,想要选择合适的交换机,需要全面综合的考虑。以需要高清监控的工程为例分析。


第一步:选择百兆或千兆交换机

  在实际方案中需要综合摄像机的路数,摄像机分辨率、码率、帧数等参数选取。像海康、大华等主流监控设备厂商均提供专业的带宽计算工具,用户可利用工具计算所需带宽,从而选取适合的PoE交换机。


第二步:选择af或at标准的PoE交换机

  根据监控设备功率选择。例如使用某知名品牌的摄像机,功率12W max,这种情况就需要选用af标准的交换机。某高清球机功率30W max,这种情况就需要选用at标准的交换机,功率再高就要考虑IEEE802.3bt标准的poe交接机了。


第三步:选择交换机的端口数量

  PoE交换机按照端口数不同可分为4口、8口、16口和24口等几种,可以综合监控设备的功率、数量、位置,交换机供电功率以及价格选取。




2、为什么一定要选择标准POE交换机供电?


首先需要明确标准PoE交换机和非标准PoE交换机的区别。标准的PoE供电交换机内部有PoE控制芯片,在供电之前有检测的功能,当设备连接好之后,PoE供电器会向网络中发送一个信号,检测网络中的终端是否是支持PoE供电的PD设备。


而非标准PoE产品是强供型网线供电装置,一通电即供电,没有检测步骤,不管终端是否是PoE受电设备都供电, 极易烧毁接入设备。


以网月科技MS系列标准PoE交换机为例,通电后交换机会自动检测受电设备,如检测到非PoE受电设备接入,则会自动停止供电,对受电设备起保护作用,避免烧坏设备的情况发生,使供电过程更加安全。检测流程如下。因此一定要选用标准PoE交换机供电。




3、如何用万用表测量区分标准POE和非标准POE


如何区分标准PoE和非标准PoE 很简单,只需用万用表测量。方法如下:

启动设备,将万用电表调至电压测量档位,用万用电表两表笔分别点触PSE设备供电脚(通常是RJ45端口的1/2,3/6或者4/5,7/8),如果测出有48V或其它电压值(12V、24V等)稳定输出的设备即是非标产品。因为在这个过程中,PSE不对受电设备(这里为万用表)做检测,直接采用48V或其它电压值供电。


反之,如果测量不出电压,万用表表针在2~10V之间跳动,则为标准POE。因为在这个阶段,PSE在对PD端(这里为万用表)进行检测,而万用电表不是合法的PD,PSE不会供电,无稳定电压产生。




4、PoE供电稳定吗?


在实际施工和应用中,还是会出现PoE交换机不能供电或者供电不稳定的情况, PoE供电真的稳定吗?


事实上,PoE技术发展多年,目前已经处于非常成熟的阶段,标准PoE供电足够稳定安全。大多数状况是由于选用的非标准PoE交换机或者线材品质过于低劣,再或者方案设计本身不合理,供电距离没安排好或者连接了过多大功率设备出现了供电不足(尤其是夜间监控设备开启加热模式时)。所以在实际部署中发现供电不稳定的情况要先排查外部原因。



5、PoE供电交换机功率越大越好吗?


由于高清球机,实时视频电话等大功率设备的出现,网络设备厂商们争先研发出总功率更高的PoE交换机。然而很多产品只追求总功率的提升,忽略了功率和端口数量的关系,在功率大的同时,必然造成设备整体成本的提升,结果就是用户选择的PoE交换机实用性不强,性价比低。


因此,在实际部署时,根据问题1的步骤确定好PD设备的功率和数量,选择最适合的PoE交换机。



6、PoE供电距离只能100米?


用标准以太网线缆传输直流电是可以传输很远的,那为什么传输距离会被限制在100米呢?


事实是PoE交换机最大传输距离主要取决于数据传输距离,当传输距离超过100米时可能会发生数据延迟、丢包等现象。因此在实际施工过程中传输距离最好不超过100米。很多POE交换机宣传称可以传输250米的,其实能不能传250米,光听宣传是不行的,我们需要看它的POE技术是否采用大功率设计,POE电源芯片是否采用进口优质工业级芯片,电源管理模块是否能智能自动识别IEEE802.3af/at/bt标准,是否自动功率调节,是否同时采用8芯智能供电技术等对应的技术。


供电距离,除了poe本身的质量,跟网线的关系最大,有些客户拿一些便宜的,质量差的网线来使用,达不到供电的距离要求,结果项目中出现问题,检查来检查去,弄了半天,结果换一根好的网线立马解决问题。


另外距离越远,电阻越大,对网线的要求越高,出现的问题概率就越大,所以为了减少故障的发生,建议100米以内。
