如何配置三层交换机?使不同vlan间通信

   2021-03-17 5340
导读

交换机的配置一直是弱电人的难点,尤其是在大型网络中,前面我们曾提到关于华为、h3c、锐捷等品牌交换机基本配置,本期我们将通

交换机的配置一直是弱电人的难点,尤其是在大型网络中,前面我们曾提到关于华为、h3c、锐捷等品牌交换机基本配置,本期我们将通过一个大型网络的实际案例,来详细了解清楚交换机的vlan创建以及不同vlan间的通信。


这个实例基本包括了交换机在配置vlan过程中的大部分问题,了解清楚了,基本上能够解决大部分项目配置,以华为三层交换机配置为例。



一、配置交换机静态路由,实现不同vlan间通信

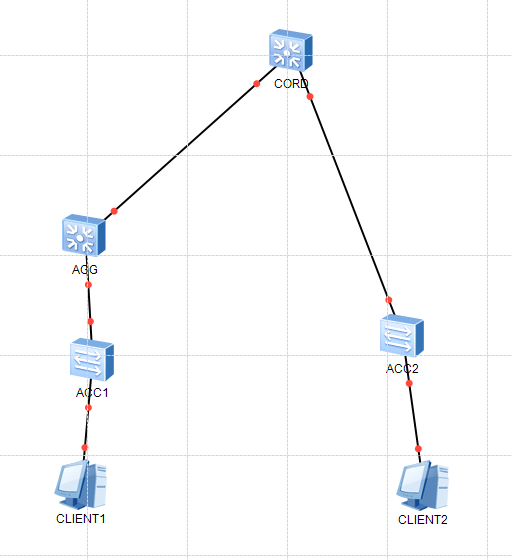

为了安全及便于管理,企业为服务器专门划分VLAN,用户属于VLAN 10,服务器属于VLAN 20。用户与服务器间跨接入、汇聚和核心交换机,其中接入是二层交换机,汇聚、核心是三层交换机。由于业务需要现要求用户与服务器间可以互通。


华为三层交换机配置实例


一、配置思路


采用如下的思路配置不同网段之间通过静态路由进行通信:

1、在接入交换机上配置基于接口划分VLAN,实现二层通信。

2、在汇聚交换机AGG上配置VLANIF10,作为用户的网关,在核心交换机CORE上配置VLANIF20,作为服务器的网关。

3、在汇聚交换机AGG上配置从AGG到达VLANIF20网段的静态路由,在核心交换机CORE上配置从CORE到VLANIF10网段的静态路由,实现跨网段通信。


二、配置步骤如下:

1、配置接入交换机ACC1

# 创建VLAN

华为三层交换机配置

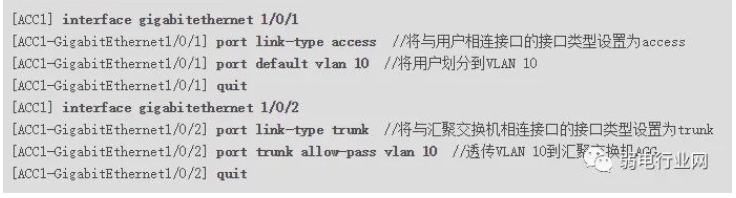

# 将接口加入相应VLAN。

华为三层交换机配置

2、配置接入交换机ACC2

# 创建VLAN。

华为三层交换机配置

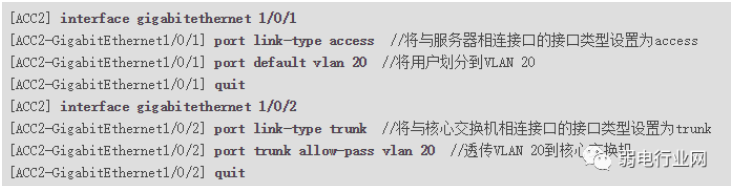

# 将接口加入相应VLAN。

3、配置汇聚交换机AGG

# 创建VLAN。

华为汇聚交换机配置

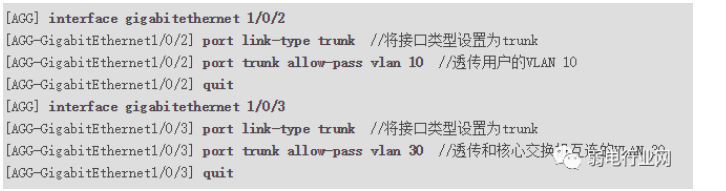

# 将接口加入相应VLAN。

华为汇聚交换机配置

# 创建VLANIF10并配置对应的IP地址,作为用户的网关。

华为汇聚交换机配置

# 创建VLANIF30和对应的IP地址。

华为汇聚交换机配置

# 配置静态路由,使用户PC可以访问服务器。

华为三层交换机配置静态路由

目的IP是192.168.1.0/24网段,转发下一跳是核心交换机VLANIF30的IP地址10.10.30.2

4、配置核心交换机CORE

# 创建VLAN。

华为核心交换机配置

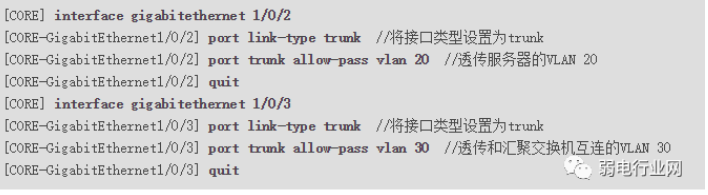

# 将接口加入相应VLAN。

华为核心交换机配置

# 创建VLANIF20并配置对应的IP地址,作为服务器的网关。

# 创建VLANIF30和对应的IP地址。

# 配置静态路由,使服务器和访问用户PC。

目的IP是10.1.1.0/24网段的报文,转发下一跳是汇聚交换机VLANIF30的IP地址10.10.30.1。


5、检查配置结果

在VLAN 10中的用户PC上配置IP地址为10.1.1.2/24,缺省网关为VLANIF10接口的IP地址10.1.1.1。

在VLAN 20中的服务器上配置IP地址为192.168.1.2/24,缺省网关为VLANIF20接口的IP地址192.168.1.1。

配置完成后,VLAN 10内的用户PC与VLAN 20内的服务器能够相互访问。

整体的思路就是,将相连的交换机之间,创建了多个vlanif(三层接口),相当于桥梁,便于vlan10与vlan20之间的通信。这种思路在大型网络通信中会频率的用到。

用户想要进行三层通信,必须借助于路由表项,而VLANIF接口只能生成直连路由,实现不同网段间通过同一台设备互通,对于不同网段间跨设备的互通,必须手动配置静态路由或配置通过路由协议生成的动态路由。

静态路由配置方便,对系统要求低,适用于拓扑结构简单并且稳定的小型网络。缺点是不能自动适应网络拓扑的变化,需要人工干预。
