如何用光纤传输电梯五方通话对讲?这个方案可以实现

放大字体  缩小字体 发布日期:2021-03-18 18:59:35    浏览次数:1297    评论:1
导读

如何用光纤实现电梯对讲系统?很有朋友问到,本期我们一起来看下做到。一、光纤传输电梯五方通话对讲方法国家电梯行业标准委员会

如何用光纤实现电梯对讲系统?很有朋友问到,本期我们一起来看下做到。


一、光纤传输电梯五方通话对讲方法

随着电梯大面积的使用,电梯通讯系统也由简单的单电梯紧急呼叫系统发展成为。目前可以大面积联网的多电梯群通讯系统,使得大型小区几十台甚至数百台电梯紧急呼叫系统组网联在一起,组成一个电梯集团通讯系统。在这个系统中,每一台电梯都有一个固定的编码,且每台电梯中的轿箱主机、轿顶分机、底坑分机、机房分机遇到紧急情况都可以与管理中心进行呼叫通话,管理中心也可以与任一台电梯中的轿厢主机、轿顶分机、底坑分机、机房分机进行呼叫通话。并可以进行群呼和广播式通话。

随着长时间的技术积累,电梯五方对讲设备日趋完善,电梯对讲设备已经形成成本低廉、性能稳定的产品,主要技术在电梯附近分为,共线对讲类(不区分终端位置)、星型对讲类(可区分轿顶、轿底、轿厢、机房)两大类,前者技术简单,设备价格便宜。由此对应的中心端设备不同,前者对应多局式直通按键终端(如常用的奥提斯五方对讲),后者多为总线式拨号终端(如三菱五方对讲)。

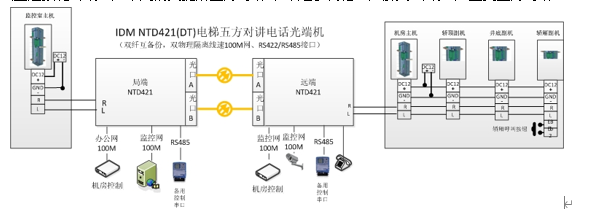

电梯五方通话光纤传输方式

分机共线传输的光纤传输方式

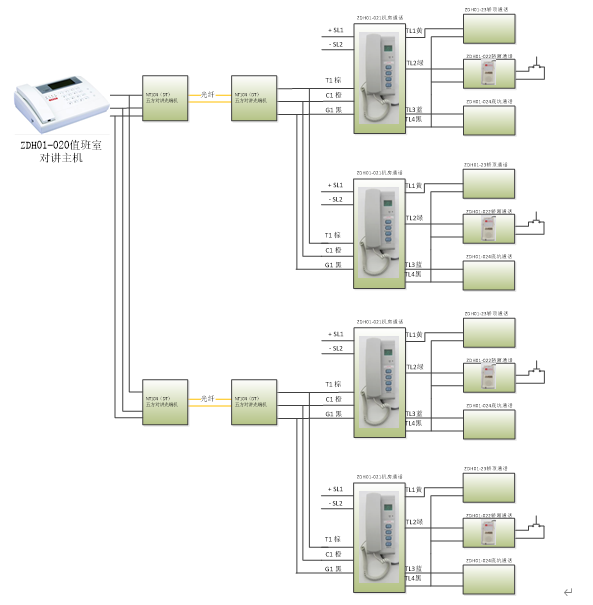

光纤传输五方通话原理图

分机独立接入的光纤传输模式


传统的五方对讲都是通过双绞线实现的,决定了这种系统不能远传,为此一些厂家使用ISM波段的无线电,由于是业余频段,权益不受保护,容易受到干扰。也有采用GSM远程传输的,解决了远程传输问题,但是需要定期充值,是一笔很大的开支。


通过光纤或IP网的电梯五方对讲方案,技能解决远传问题,又能通过一次性投入节省投资。同时通过声音的数字化处理,可以方便地进行语音记录,方便地和视频监控系统绑定,也能通过接入多媒体指挥调度系统,和无线集群对讲机、固定电话、手机互通。


五方对讲光纤传输设备(简称五方对讲光端机)为现有的电梯对讲设备提供接入通道,在保持原有远端设备不变的情况下,为每个电梯提供一个音频通道,(通过信令编码的方式提供当前讲话的是哪一个终端)。


提供光传输通道时,两端的设备保持不变。只解决了传输问题,没能增强其他方面的功能。系统成本较高。

为此我们提供了终端综合解决方案。在中心端设备(DTZX)上我们提供了2部电话接口、计算机通信接口,紧急应答按钮,指示灯,告警喇叭等。可以和其他设备联网,扩展更多光口,并可以提供IP录音的以太网接口。最多可以连接120个电梯。


紧急应答按钮用于在无计算机参与时(如关机、死机、掉电等),按动此按钮,自动接通当前报警电梯,处理完后,如果报警灯仍亮,再次按下,接通第二个报警电梯。

另外使用光纤的好处是每个电梯都有一个独立通道,不会争抢语音总线,方便在中心端录音。


光纤传输系统有自动检测各节电设备线路的能力,故障自动告警。

中心端设备功能:远端任意对讲设备摘机或报警,局端设备面板报警灯亮,向PC发送通道号和报警内容,屏幕上对应的按键变红色,当绑定图像时会显示该电梯上的图像信息。在触摸屏上按下相应按钮,则第一个电话与该电梯构成五方通话,如果第一步电话占线(已经接通来电),则自动接通第二部电话(若已摘机直接通话,若无摘机则振铃)。

中心端可以直接呼叫远端,先摘机,按下对应电梯的按钮,可以实现五方通话。

紧急情况下,按下紧急按钮,中心端可以向所有电梯广播讲话。

PC可以生成统计报表。

有电梯资料输入框(可以输入每栋楼的所有电梯资料,以及维修人员手机号和集群频点),报警时会显示电梯的所在具体位置(如楼号、电梯号、电梯数、楼层数等内容)



二、传统RVVP线五方通话实现方案

电梯五方通话是指电梯对讲系统中管理中心主机、电梯轿厢、电梯机房分机、电梯顶部、电梯井道底部五方之间进行的通话,其中与电梯乘坐人员关系最为密切是轿厢与管理中心主机之间的通话。



rvvp五方通话实现方案

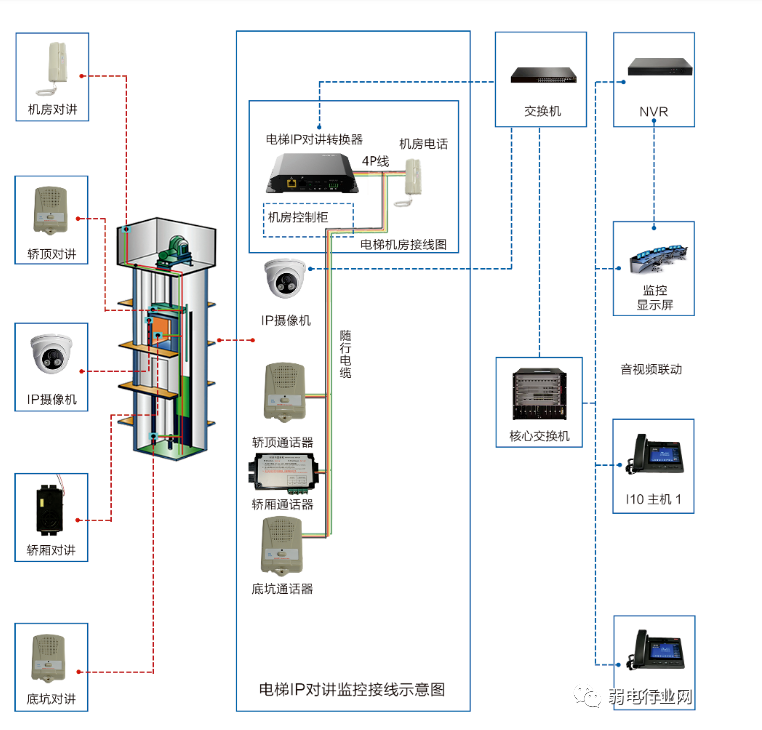

IP五方通话系统布线图



三、电梯五方通话有什么用?

1、五方通话的作用?
电梯紧急报警装置的作用是当电梯出现困人故障时,被困人员能够简单迅速的使用该装置与外界取得联系。特别是在未带手机或没有信号手机无法使用时更为重要。

2、电梯五方功能
电梯五方对讲是一种专用于电梯轿厢、电梯控制机房、管理中心之间的对讲。可实现三方甚至五方的通话,属于安防对讲行业中的一个系列。其功能如下:
1、可以通过增加电梯对讲机,实现监控中心或值班室、机房、轿厢、轿顶、坑底多方通话。
2、电梯内主动呼叫主机后通过交换机的管理可实现一对一的通话。
3、工程接口齐全。
4、如果中控机主动通话,交换机所管理的多部电梯同时接收,并且多部电梯里的说话全部传回中控台。
5、当某部电梯发生故障时,呼叫中控机后,中控机所得到的故障电梯指示是交换机所管理的电梯全部,不能精确到哪一部电梯出现故障,但可以通过一对一对讲与轿厢内人员确认故障电梯位置。







(文/小编)
