电梯五方通话的施工安装注意事项，原理图

五方通话虽然是电梯项目中，但是却是由弱电人来安装，很多朋友对于五方通话的安装有一些不了解，本期我们一起来看下五方通话施工安装的一些要点与注意事项。

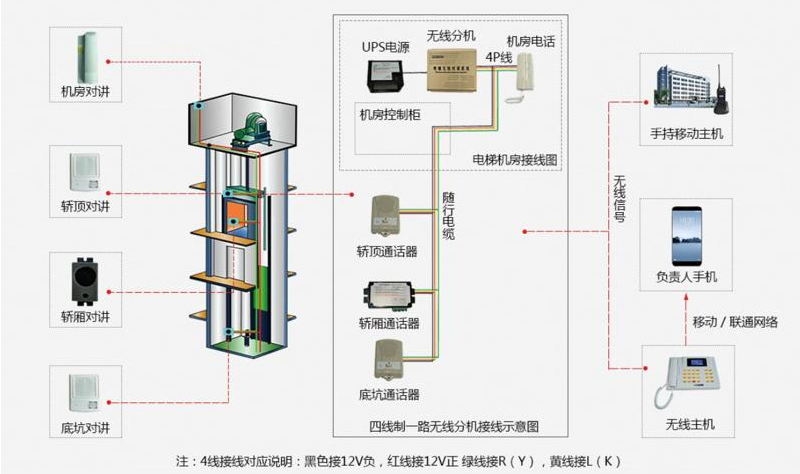

首先我们来看下五方通话的原理图：

这个原理图可以反映出很多问题，基本上已经很清楚了，如果对五方通话了解的朋友，可以通过这个原理图详细了知道五方通话的原理。

五方通话施工要求与注意事项：

1、机房对讲主机及监控中心对讲主机一般由电梯厂家提供。
2.电梯机房至监控中心之间的布线（包括线材、线管及敷设工程）。
3.敷线线缆为:PVC护套屏蔽软电缆1.0mm2的2芯电缆，型号为RVVP2×1.0。
4.监控中心预留的通讯线需在到达对讲主机后，再多预留2米以上线缆;电梯机房预留的通讯线需在到达电梯控制柜后，再多预留2米以上线缆。
5.电梯机房到监控中心的最远布线距离不能超过2km。
6.对于无机房电梯，电梯的控制柜一般放置在地面1楼井道内。
7.通讯线路单根内阻平均每百米不高于4Q。

8.布线需达到以下检测要求:
绝缘表：500v档分别测量接地线对黑线、白线及黑白两线间阻值，应在0.02MQ以上。

万用表:
①交流电压档测量黑、白线与接地线间的感应电压在48V以内(电梯系统带电时测量)
②直流电压档测量黑、白线与接地线间及黑白两线间电压应为零

③短接各机房对讲主机通讯主线，在监控中心测量黑线、白线间阻值，应在120Q之内。

当然，关于五方通话关于安装还有一些其它的具体内容以及事项，比如说接线、调试等，这个我们在后面会提到。
