室外摄像机每个监控都要装二合一防雷器吗？

我们知道，室外监控安装重要的一项，就是防雷了，这个是不能少的，很多弱电朋友对于防雷有二个问题，第一个是防雷器如何选用？第二个是防雷设雷的安装，今天我们来看下。

一、室外摄像机每个监控都要装二合一防雷器吗？

首先我们要知道二合一防雷器指的是什么，二合一防雷器一般是电源防雷+网络防雷集成在一起，专门用于网络摄像机的防雷产品。

如果户外立杆一个杆上只有一个摄像机的话，选二合一防雷器只需要选一套就可以了，串联在摄像机的电源线和网线中，起到防止感应雷的作用。

如果一个立杆上有多个摄像机的时候，这种情况可以每个摄像机都选一个二合一防雷器，也可以把电源防雷和信号防雷分来做。

比如一个立杆上有4个摄像机，这个时候可以选择安装4套二合一防雷器，但是有一个问题就是二合一的电源电压，如果都选220V的二合一防雷器的话，那其实只有一个二合一防雷器的电源防雷部分能起到作用，其他3个防雷器的电源防雷部分就接不了。如果都选择24V二合一的话，可以把二合一接到变压后的电源线路上，但是这样就保护不了摄像机的电源适配器了。

所以遇见这种情况可以配一个220V的电源防雷器型号AM40C，再加4个网络信号防雷器型号AS05J就可以全面保护了。

端设备防雷

1、前端设备如摄像头应置于接闪器（避雷针或其它接闪导体）有效保护范围之内。当摄像机独立架设时，避雷针最好距摄像机 3－4 米的距离。如有困难避雷针也可以架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或选用Φ8 的镀锌圆钢。为防止电磁感应，沿杆引上摄像机的电源线和信号线应穿金属管屏蔽。

2、为防止雷电波沿线路侵入前端设备，应在设备前的每条线路上加装合适的避雷器，如电源线（AC220V 或 DC12V）、网线、控制线、开关线。

3、摄像机的电源一般使用AC220V 或 DC12V。摄像机由直流变压器供电的，单相电源避雷器应串联或并联在直流变压器前端，如直流电源传输距离大于 15 米，则摄像机端还应串接低压直流避雷器。

4、 室外的前端设备应有良好的接地，接地电阻小于4Ω，高土壤电阻率地区可放宽至<10Ω。

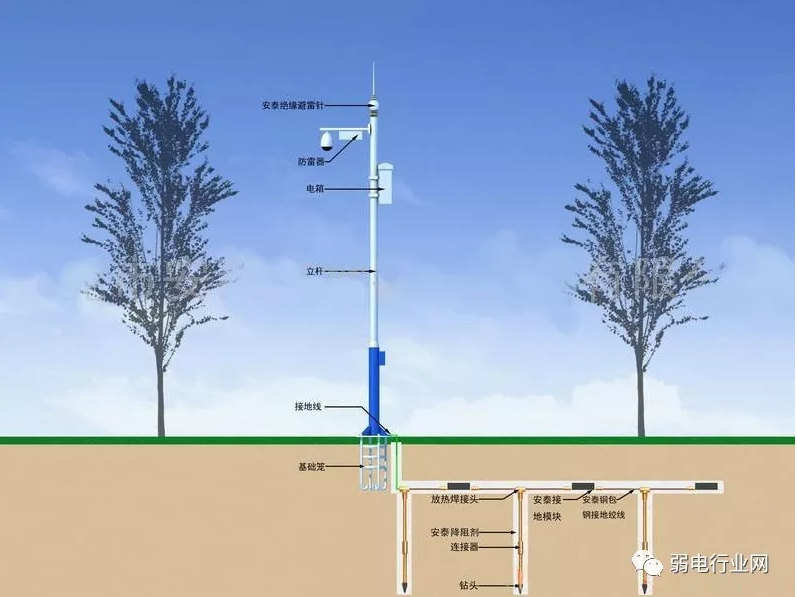

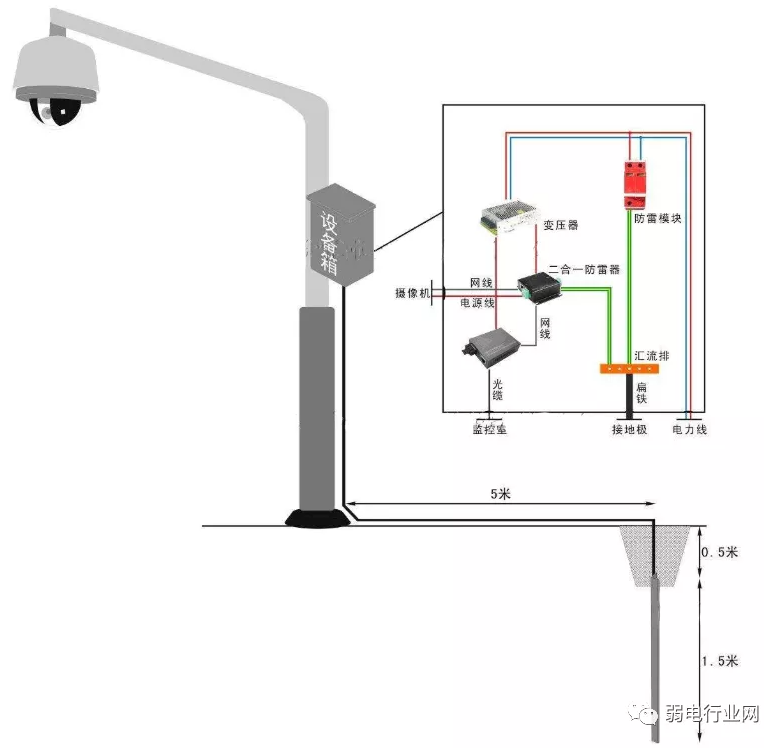

整体设备防雷接地结构如下两张图：

监控室外防雷是必要工作，详细的了解它防雷设备的安装与施工工艺是十分有必要的，防雷设备对于监控设备的安全很重要，所有的室外项目都需要安装，作为弱电施工人员，对于所有弱电设备安装都应有防雷意识。
