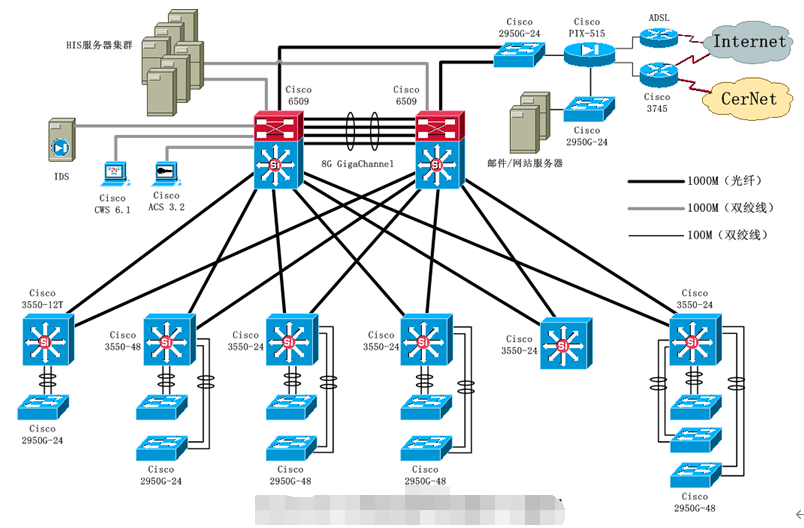

医院网络如何设计与规划，这里面有个医院的网络规划图，我们来看下。

该网络的核心采用两台Cisco Catalyst 6509交换机，建立冗余的核心路由、交换矩阵，其配置根据HIS系统业务流量选择平衡（相同配置的双机）结构。由于人民医院HIS系统配有大量服务器，平衡配置的双核心交换机将使业务流量均衡的分配在其上，这样将充分利用两台核心的处理能力，也会使下联汇聚层交换机的链路带宽得到充分的发挥，因此选择平衡配置的双核心交换机，并利用GigaChannel技术在两交换机之间建立8G~16G（4~8条线路）的无阻塞通道，保证两台核心交换机之间的大量数据的传输。

网络汇聚层根据级联设备的数量以及流量分配有选择的配置三层交换机。对于关键业务以及数据传输量较大的部门除配置普通Cisco Catalyst 2950系列二层接入交换机以外还可配置一台Cisco Catalyst 3550系列路由交换机，通过千兆光纤分别连接两台核心交换机，这样不仅可以提供2G的传输带宽，而且当任一核心交换机宕机时接入交换机仍然可以连接HIS系统主机，以此有效的保证全院PC机与HIS数据库之间的不间断访问。

网络中的HIS主机集群系统同时连接两台核心交换机，可以避免系统主机和网络核心单点故障的同时发生，使全系统具备更高的可靠性，保证医院关键业务的无间断处理能力。其它专业应用服务器可根据使用情况直接接入核心交换机，以提供较高的访问带宽。

通过如上网络结构的设计不仅可以使本院网络系统更加可靠、稳定，而且可为今后的医疗信息化改造建立坚实的网络基础。网络核心Cisco Catalyst 6509交换机可以提供720G的背板带宽以及400M的包转发率，完全可以满足日后PACS系统应用的要求；对于服务器不断扩容的需求，该交换机还可提供七层内容交换模块，起到负载均衡的作用，使三层结构HIS系统中的中间件服务器运行更加稳定；同样对于医疗信息系统将要面对的海量存储问题，该交换机也可以提供包括CWDM和10G Ethernet技术在内的全面解决方案，保证系统对在/近线存储的带宽要求。汇聚层Cisco Catalyst 3550三层交换机可以灵活的为网络提供多种服务，包括访问控制列表（ACL）、QoS、802.1X、EtherChannel等技术，对于保证网络的安全、带宽等都具有实际应用价值，并为今后网络系统扩容提供对投资保护。
