设备间子系统如何布线？

设备间是在大楼的适当地点放置综合布线线缆和相关连接硬件及其应用系统的设备的场所。在设备间内，可把各种设备，如电信部门的中继线和公共系统设备（如PBX），互连起来。设备间还包括建筑物的入口区的设备或电气保护装置及其连接到符合要求的建筑物接地点。它相当于电话系统中站内的配线设备及电缆、导线连接部分。综合布线系统设备间架构示意图如下：

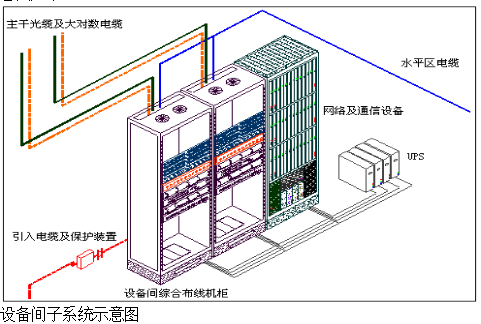

设备间子系统示意图

设备间的综合布线产品具有与管理间类似的配置，但主要集中了对数据光纤主干和语音铜缆主干的连接，设备间内的网络和通信设备是整个建筑物的核心设备。

设备间设计如下：

（1）语音主配线架设置在电话机房内，语音主配线架应包括满足连接主线子系统的端接需要和连接电话程控交换机的端接需要，语音采用2米标准19英寸机柜（800×800）机柜式110配线架方式；

（2）数据主配线架设置在计算机信息中心的网络柜中，采用2米标准19英寸机柜（800×800）安装；

（3）建筑物内的垂直主干线缆在弱电竖井内敷设，水平线缆在走廊吊顶内沿金属线槽敷设，水平线缆进入房间后在吊顶内和沿墙敷设。电缆进建筑物时，设置防电浪涌保护措施。
