本项目选择的是面向数据中心基础设施管理推出的新一代数据中心管理系统，实现对数据中心基础设施层的动力、环境、视频、门禁等设备的实时数据、设备状态、告警等的管理。

同时支持各种机房视图和报表展现，用户可方便查看机房设备实时状态。使机房具备 24 小时无人值守的水平。

   ★采用“集中管控”模式，整个系统分为三层：现场采集中心、集中监控中心、远程管理。满足设备RS232、RS485、SNMP、TCP等多种设备接口接入。

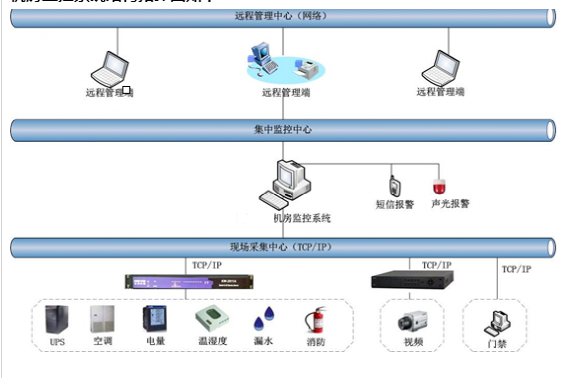

机房监控系统结构拓扑图如下：

1、监控内容

UPS监测系统

UPS是机房内重要设备的强大后盾，如果UPS不能稳定工作，对机房内的重要设备的正常运行带来影响，电压不稳或突然断电，都将大大缩短设备的使用寿命，所以对UPS的监控显得由为重要。通过UPS厂家提供的智能通讯接口及通讯协议，实时地监视UPS整流器、逆变器、电池、旁路、负载等各部分的运行状态与参数。系统可全面诊断UPS运行状况，实时监视UPS的各种参数。对于重要的参数，可作曲线记录，查询一年内的曲线，并可显示选定某天的最大值，最小值，使管理人员对UPS的状况有全面的了解。系统一旦监测到有报警或参数越限，将自动切换到相关的运行画面。越限参数将变色，并通过短信、声光等报警方式及时通知相关人员。为防止意外操作或操作不当引起电路中断或不稳，监控系统对UPS只监不控。

供配电监测系统

系统采用采集智能配电柜的智能通讯接口及通讯协议，系统可全面检测机房配电柜的电源参数，例如三相电压、电流、频率、功率因数、有功功率、无功功率。系统管理员和操作员可以通过历史曲线图查看到每天的电压、频率、有功、无功的最大值、最小值、当前值及电压、电流峰值。使用户能清楚地知道三相电压、电流是否均衡。当电源参数超过机房设备的安全电源要求时，系统即可提供及时的报警以便管理员及时地采取措施，同时通过供电参数的历史曲线可方便查看用户实际供电的品质，为用户合理地管理数据中心供电提供科学的依据。

精密空调监控系统

精密空调为机房创造符合要求的温湿度环境。为及时全面掌握精密空调的运行状况，系统通过精密空调厂家提供智能通讯接口及通讯协议，管理人员可通过监控系统对空调进行统一控制和管理，监控空调各部件（如压缩机、风机、加热器、加湿器、去湿器、滤网等）的运行状态与参数，并可通过软件在系统上或通过网络远程修改空调设置参数（温度、湿度等），实现空调的远程开关机。系统一旦监测到有报警或参数越限，将自动切换到相关的运行画面。越限参数将变色，并通过短信、声光等报警方式及时通知相关人员。对重要参数，可作曲线记录，用户可通过曲线记录直观地看到空调机组的运行品质。

漏水监测系统

由于地板下强电、弱电、地线、电缆纵横交错，一旦漏水，后果将不堪设想。机房漏水危害大，又不容易发现，对机房的漏水状态进行实时的检测是十分必要的。根据用户的要求、场地的情况及为了方便用户今后的维护.本次系统中采用接点式漏水检测设备，本次方案将在最容易出现漏水的空调周围敷设漏水绳，共2套。一旦有水泄漏碰到漏水绳，漏水绳上的监测点通过控制器将信号输到监控服务器，监控界面自动切换到漏水监测画面上，同时系统将在第一时间报警并及时通知有关管理人员排除漏水故障。

温湿度监测系统

由于气流及设备分布的影响，机房内温湿度值会有较大的区别，根据机房实际面积及冷热通道布局，将在机房安装4个温湿度传感器。检测机房内的温、湿度。一旦机房实际温、湿度值越限，系统远程界面将自动弹出报警界面，同时可发出声光、短信等通知，提示管理员通过调节空调温、湿度值给机房设备提供最佳运行环境。并且还可以将一段时间内机房里的温湿度值通过历史曲线直观地表现出来，以方便管理人员进行查看。同时可以根据管理人员要求订制报表，以作分析依据。

视频监控系统

由于机房内系统繁多，人员出入也较为复杂，因此视频监控系统对整个机房的突发事件及事后取证将提供不可估量的作用。采用数字监控系统对整个视频进行管理、图像侦测、识别、控制、存储以及检索。根据机房的需要及设备摆放位置共布置4个视频采集点，采用数字高清摄像机，通过硬盘录像机进行存储。监控系统通过集成硬盘录像机达到对视频系统的无缝集成。管理人员通过WEB界面实现对视频的统一查看及视频回放。具体实现功能：

«监控系统画面可显示其他子系统的实时数据，例如温湿度、电压、电流等数据，以上数据信息可以动态实时显示在图像中，并录入视频文件。便于数据分析和图像分析结合处理。

«录像功能：监控系统作为一个成熟的监控系统，已经无缝集成了硬盘录像系统的所有功能，可分别对每路摄像机设置不同的录像方式，录像数据压缩后存储在硬盘上，可随时查看任意时段的录像资料；允许用户为每路摄像机自由设置录像方式。可预置节假日模式，节假日时，系统按节假日模式运行。可任意分割视频画面大小，且可设置特殊录像时间，满足用户的特殊时间要求。实现全天候自动监控及录像，无需人工干预，从而达到无人职守的目的。

«压缩方式：视频信号采用了MPEG-4（H.264）的压缩方式，磁盘满后将自动刷新，使管理人员可轻松方便地实现各种资料的管理工作。视频信息采用先进的流媒体格式，使监控、录像、回放、网络传输同步进行，监控画连续、流畅、无雪花和抖动现象。并且根据用户不同的网络状况，系统可采用TCP/IP点对点、UDP单播、组播、多播等不同的传输方式，以便最大限度地减轻用户的网络压力，保证视频信息的有效传输。

«智能搜索功能：可精确定位到任意一天的任意一分钟，具有很好的回放效果。并且在进行历史视频回放时，各视频记录文件之间实现了无缝连接，无间隙感。多窗口图像布局可以随意定义，最多支持30*30的方阵显示视频图像。在同一显示器中可实时显示多路画面，双击鼠标就可实现单路画面与多路画面间的切换。

«移动侦测：本系统具有自动侦测图像移动并报警的功能。同时，移动报警的灵敏度以及报警的恢复灵敏度可由用户根据实际需要自由调整，以满足不同的移动报警要求。当画面移动达到报警精度时，监控画面将变色闪烁，提醒管理人员注意，以便进行及时处理。

«同步显示：监控、记录、回放、网络传输同步进行可在一个显示器上同时实时监控和记录最多24路视频信号。在记录和监控的同时，还可以回放任一时刻的录像。能满屏显示某个画面，或者同时显示多达24路的监控画面，双击鼠标，就可实现切换两种模式的切换。

«预存功能：系统具有报警记录预存功能，用户可以预置报警预存时间，一旦报警事件发生，系统自动切换到发生报警区域的摄像机图像，将按预存时间提前记录事件过程，可以科学地记录事件的全过程。

«联动功能：视频系统通过与系统主平台接口通讯，与门禁系统、防盗、消防等子系统集成后，能自动识别并响应其它系统的报警信号，协调运行。如门禁系统刷卡联动视频录像；防盗系统报警联动视频录像等。

门禁系统

1）门禁系统要求：

为使管理人员进出机房区域更安全，更有效，同时防范其他人员进入机房破坏设备等。需要对机房入口门的进出实行门禁控制。门禁监控系统必须具备以下功能：

监测报警：实时监测门禁系统中各种设备运行状态以及故障状态的情况；自动记录人员进出情况包括：人名、所进出门区名称、进出时间等；

日志管理：系统自动记录门禁系统的操作日志、系统日志、报警日志、通行日志（通行记录内容包括：时间、区域、人员卡号、进入方式），并通过相应的记录查询程序进行事件信息查询。

联动控制：可以与其它系统进行联动控制，并可进行自定义联动关系。例如：消防系统发生报警时，可设置为手动或自动打开所有门禁。

门禁监控：可管理4个门、支持四组15.6万用户数据、25万笔事件记录、提供4组开门继电器、支持消防联动匪警联动、4组出门开关、4组门磁开门、8组Wiegand读卡器接口，提供RS485接口TCP/IP接口。支持DC9V至14V工作电压、工作电流< 280mA。

a门禁读卡设备

规格：支持2000个指纹、ID卡，支持指纹、读卡、密码三种开门模式、支持门磁报警、可作为WG26指纹读卡器、可以使用U盘数据备份与数据互拷。

通讯方式：RS-485和韦根通讯

b、锁具（电磁/控+机械锁具）、门磁、门夹、出门按钮、门禁电源

c、门禁管理软件

机房出入设置门禁系统，人员进门采用密码+刷卡识别方式，出门采用出门按钮方式，对出入人员进行权限认定、登记。

门禁系统要求动力与环境监控系统、消防系统联动。

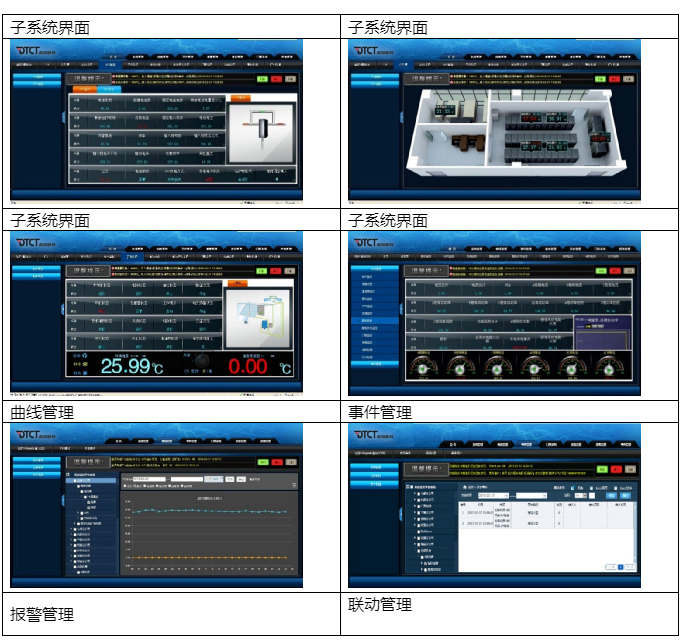

系统界面
