弱电设备间42U、47U机柜布置图visio图


楼主   帖子创建时间:  2021-10-31 22:21 回复：0 关注量：1741

前面我们曾提到了关于机柜布置图，有不少朋友在后台留言，问到有没有机柜布置案例图下载，在我们弱电VIP技术群中也有不少的朋友讨论到。


弱电间设备42U、47U机柜详细布置图visio图


这里面我们我们分享一份关于42U、47U的机柜布置图案例，都是常见的布局实例，非常详细，visio图，有需要的朋友可以下载下。方便大家了解下关于机柜的内部的布局。

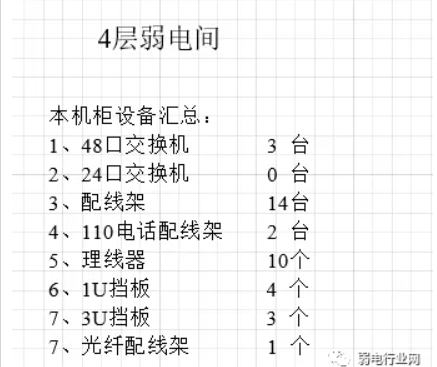

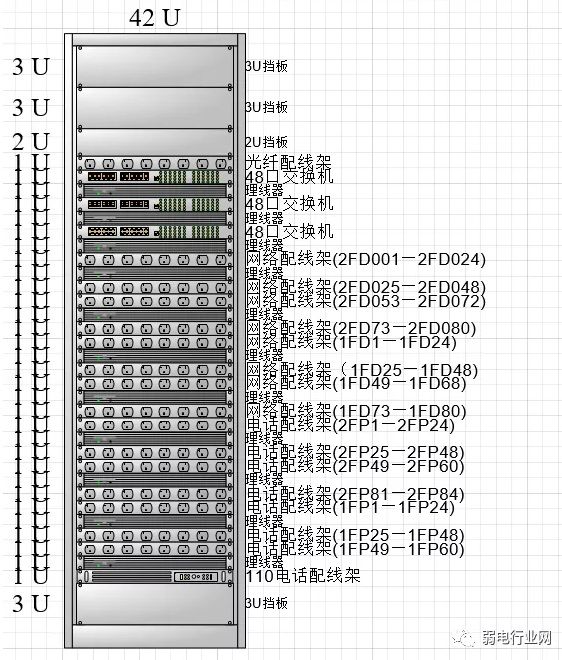

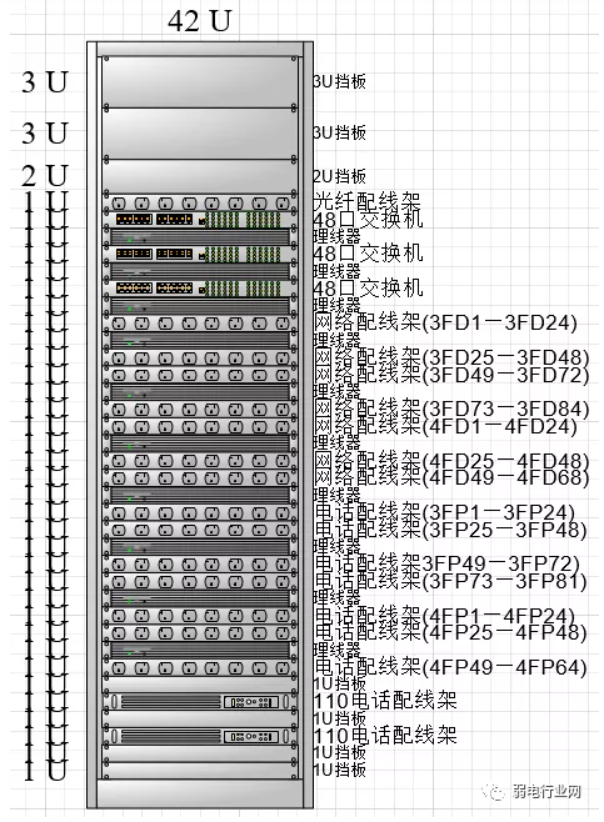

1.2.4层弱电间机柜图

弱电间设备42U、47U机柜详细布置图visio图

弱电间设备42U、47U机柜详细布置图visio图

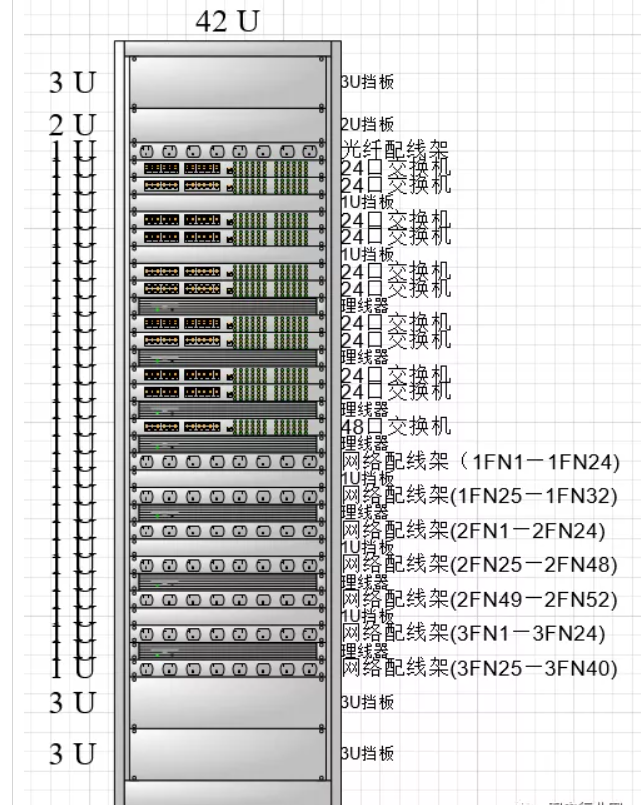

如何布置

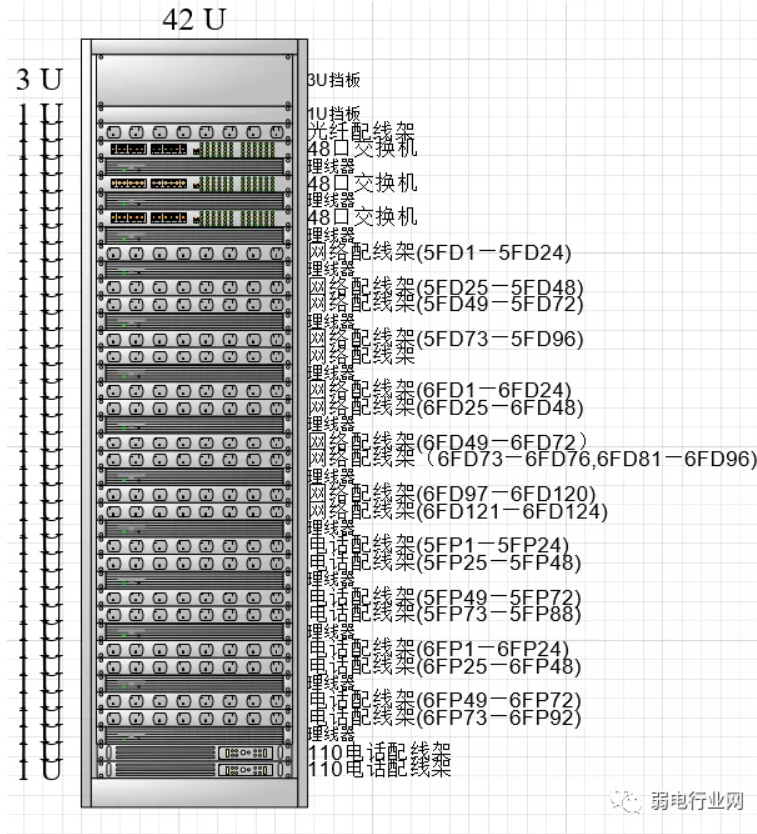

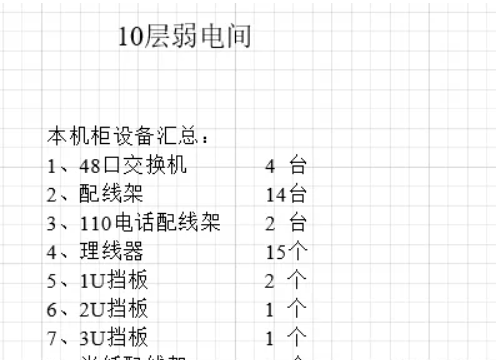

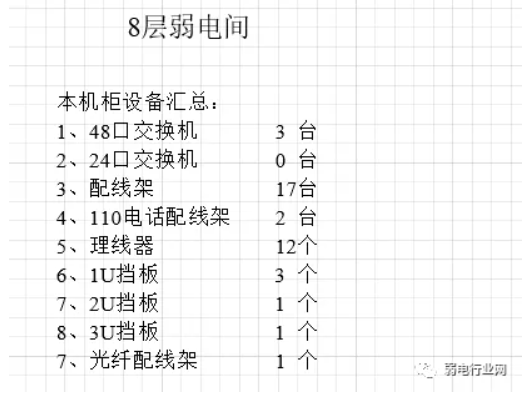

6.8.10层弱电间机柜图

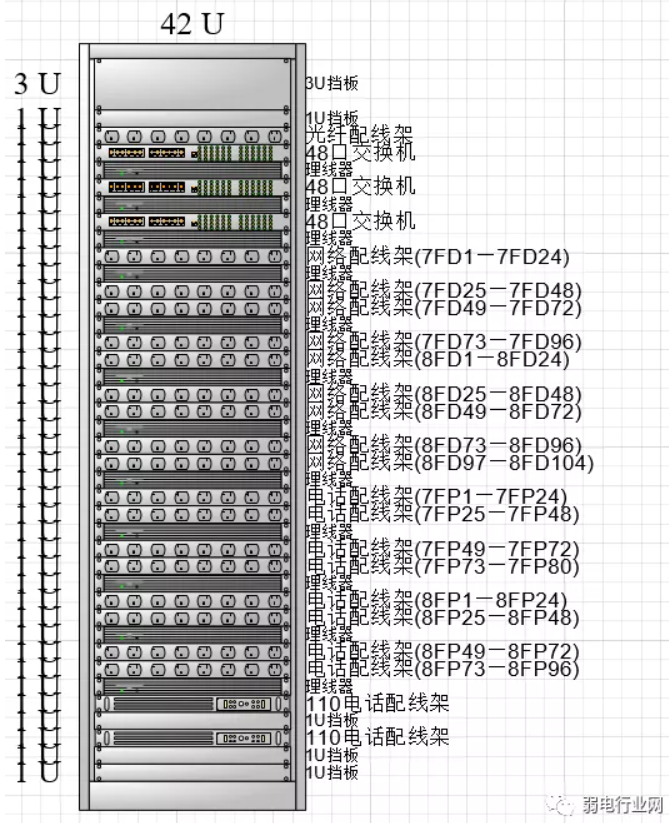

42U机柜布置图

47U机柜布置图
