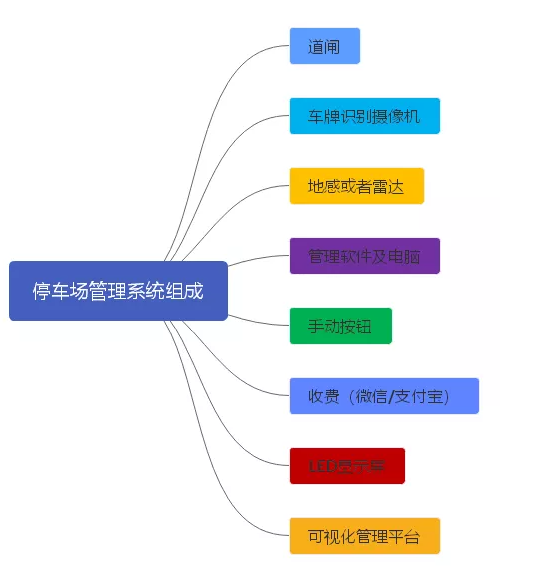

2、系统概述

1、停车场出入口管理设计：

    （1）系统服务器设于地下一层网络机房，工作站设于消防兼安防控制室；预留与上一级通讯的接口。

    （2）共设置2出入口管理，两个出入口分别是双出和双进，本系统应预留与其他地块联网的接口，停车场采用车牌识别，免刷卡进出车库；支持多种停车场缴费方式：集中收费、自助缴费、商业消费抵扣、会员积分兑换、深圳通支付、网络支付。

2、车牌自动识别认证，自动验证，无障碍通行，实现不停车进出停车场，便捷、省人力、省耗材；

3、驾车访客通过预约的车牌号码直接进入；

4、多种停车费结算：预存支付、出口收费、移动支付，便捷高效、安全 ；

5、系统在每层车道出入口设置车牌识别计数摄像机，实现楼层剩余车位统计并显示，实现区域引导系统。

6、在入口设置入口箱、摄像识别设备、车辆检测设备、自动闸机、车位信息显示屏（未配置车位引导系统的车位信息由停车场管理系统根据进出车辆统计结果显示剩余车位数量）。

7、在出口设置出口箱、摄像识别设备、车辆检测设备、自动闸机。

8、每个出入通道应配置宽动态、高帧率、高像素的摄像机，快速准确的捕捉存储车辆进入和驶出时的外形、车牌等图像信息。

9、系统服务器、工作站设于消防控制室，管理中心可对出入口车辆进出情况进行监控，对车牌识别不成功的车辆进行人工辅助确认，各出入口箱均要求设置对讲可以直接和管理中心通话。

10、系统运行于智能化专网（TCP/IP），占用一个VLAN。

11、停车场管理系统出入口设备设置独立的UPS电源，其余系统设备的UPS电源由弱电UPS配电系统集中配置。

12、停车场管理系统要支持数据上传交警局。

1、车辆入场

（1）固定车辆进场：车主驾驶固定车辆来到车场，到达摄像机识别区域，摄像机识别到车牌号码，系统记录并立刻开启道闸，播放欢迎语音，并通过语音和显示屏提示“车牌号码、剩余日期”等信息，顾客无需停车即可迅速通行，顾客开车入场后，道闸自动关闭。若车辆过期，则按临时车辆收费。

（2）临时车辆进场：车主驾驶临时车辆来到车场，到达摄像机识别区域，摄像机识别到车牌号码，系统记录并立即打开道闸，车主无需停车即可迅速通行，系统自动计时计费。

（3）无车牌车辆进场：车主驾驶车辆来到车场，由于无牌、车牌污损或者被遮挡，摄像机并没有识别到车牌，此时系统提示车辆扫码入场，车主通过在停车场入口处用微信或者支付宝扫描粘贴在控制机或专用立柱上的静态二维码，完成车辆入场。

（4）车辆缴费：采用“顾客手机自助缴费为主，人工出口收费为辅”的收费管理方案，手机自助缴费：车主离场前，可以通过微信支付、支付宝支付、手机APP支付等多种方式，实现移动支付。

2、车辆出场

（1）放行规则：正常识别及匹配车辆（约99%的车辆）按照车牌识别不停车出场处理，极小概率（约1%的车辆）无牌或车牌被遮挡的车辆，通过扫场内/出口的缴费二维码完成缴费。

（2）固定车出场：固定车辆进入停车场出口识别区域，系统自动抓拍“出场车辆图像”并识别车牌号码，若识别成功，则自动与系统登记的固定车牌号码进行匹对，若匹对成功，控制机会通过语音和显示屏提示“一路顺风”，自动生成出场记录并打开道闸口，等顾客开车出场后，道闸自动关闭。

（3）临时车辆出场：临时车辆可先选择一种缴费模式完成车辆缴费，完成车辆缴费后，车辆进入停车场出口识别区域，系统自动识别入场车辆的车牌号码，若识别成功，则控制机会通过语音和显示屏提示“一路顺风”，自动生成出场记录并打开道闸口，等顾客开车出场后，道闸自动关闭。

3、无牌车方案

（1）扫码入场场景

（2）扫码出场场景

4、断电断网方案

（1）拍照入场：车主开车到停车场入口，由于现场断电断网了，无法通过车牌识别进入。通过移动端设备给车辆拍照上传到停车场管理系统中，即可生成该车辆的入场记录，并通过人工手动开闸，放车辆入场。

（2）拍照出场：车主开车到停车场出口，由于现场断电断网了，无法通过车牌识别驶出。通过移动端设备给车辆拍照上传到停车场管理系统中，通过数据库对比该车辆的入场记录，线上实现扫码缴费，通过人工手动开闸，放车辆出场。

5、手机没信号方案

（1）车辆入场：车主开车到停车场入口，由于是无牌车或车牌污损，无法通过车牌识别进场，车辆压地感后，控制机提示：“识别不到车牌，请扫描二维码通行”，车主在停车场入口处用微信或支付宝扫二维码入场。若现场车主手机信号较差，扫码后没有反应，此时车主只要按下控制机上的语音呼叫按钮，一键呼到后台管理中心值班岗，值班岗通过预置车牌远程开闸，并记录下入场时间。

（2）车辆出场：车主开车到停车场出口，由于是无牌车或车牌污损，无法通过车牌识别出场，车辆压地感后，控制机提示：“识别不到车牌，请扫描二维码通行”，车主在停车场出口处用微信或支付宝扫出场控制机上有专门的动态二维码。若现场车主手机信号较差，扫码后没有反应，可按以下场景处理：

A.   车主只需要打开手机的付款码被扫即可，无需网络信号。

B.   车主不知道此功能，可全程呼叫中心值班岗，后台管理中心值班人员告诉使用当面付被扫的方法，支付成功后，系统自动开闸。

6、多种支付方式：

（1）微信、支付宝、银联无感支付，需要和厂家签署开通无感支付的协议。

（2）微信、支付宝当面付（被扫）支付，需要使用含当面付控制机，且和厂家签署开通线上支付的协议。

（3）微信、支付宝、动态码支付，需要使用LCD屏幕的控制机，且和厂家签署开通线上支付的协议。仅T/A档写字楼采用此支付方式。

（4）微信、支付宝、静态码支付，需要张贴静态二维码在控制机，且和厂家签署开通线上支付的协议。
