不少弱电朋友对于桥架的放线量清楚，时常有留言问到，在我们弱电VIP技术群里也经常讨论到。

本期我们就做个专题总结下，关于桥架放线量的计算。

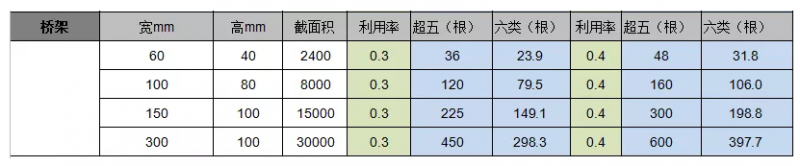

常用桥架的利用率，这里举了一些常见的。在了解桥架的利用率之前，我们可以先了解下超五类线与6类线的芯径。

六类线芯径：0.574

截面：30.1754

超五类/五类芯径：0.511

截面：19.625

这里面以桥架的利用率30%、50%进行举例。

我们实际使用最好是不能超过40%。

那么如何计算桥架呢？

例如：

已知6类网线的截面积是30.1754mm2，580根6类线用什么型号的桥架比较合适呢？

首先我们计算出580根6类线截面积是多少?

30.1754mm2*580=17501.73mm2

由于利用率不能超过40%

17501.73mm2/40%=43754.3mm2

所以桥架的总横截面积要大于43264.1mm2

所以最接近的桥架型号是150*300 、200*300、100*600等型号。
