三网合一波纹管布线工艺与规范

1）选择波纹管布放路由，波纹管应尽量安装在人手无法触及的地方，切不要设置在有损美观的位置，一般宜采用外径不小于25mm的波纹管。

2）确定过路盒的安装位置，在住宅单元的入户口处以及水平、垂直管的交叉处设置过路盒；当水平波纹管直线段长超过30m或段长超过15m并且有2个以上的90°弯角时，应设置过路盒。

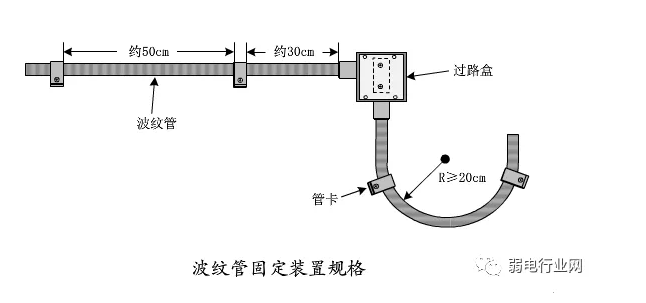

3）安装管卡并固定波纹管，在路由的拐角或建筑物的凹凸处，波纹管需保持一定的弧度后安装固定，以确保蝶形光缆的弯曲半径和便于光缆的穿放。

4）在波纹管内穿放蝶形光缆（在距离较长的波纹管内穿放光缆时可使用穿管器）。

5）连续穿越二个直线过路盒或通过过路盒转弯以及在入户点牵引蝶形光缆时，应把光缆抽出过路盒后再进行穿放。

6）过路盒内的蝶形光缆不需留有余长，只要满足光缆的弯曲半径即可。光缆穿通后，应确认过路盒内的光缆没有被挤压，特别要注意通过过路盒转弯处的光缆。

7）关闭各个过路盒的盖子。
