本期今天我们一起来解下光纤入户施工方案。

一、光纤入户系统与布线图

本工程为为光纤入户工程，甲方FTTH（光纤入户）光纤图纸

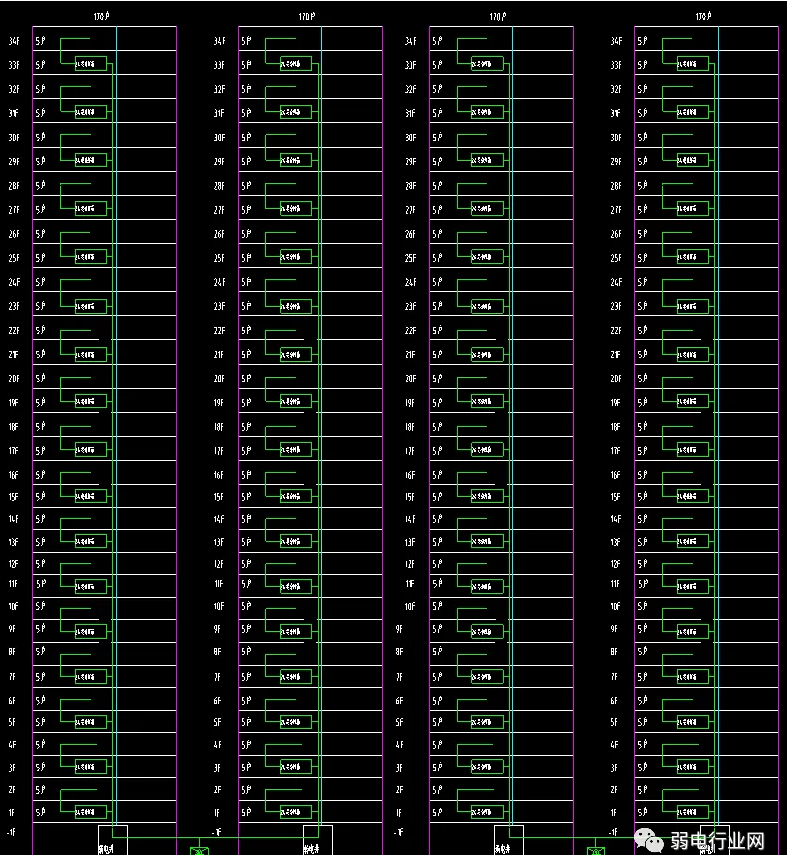

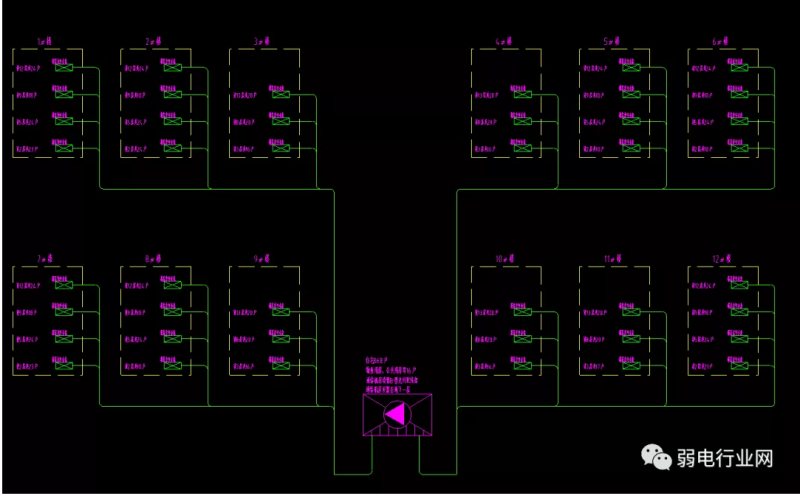

光纤入户系统图

单元分纤箱布放图

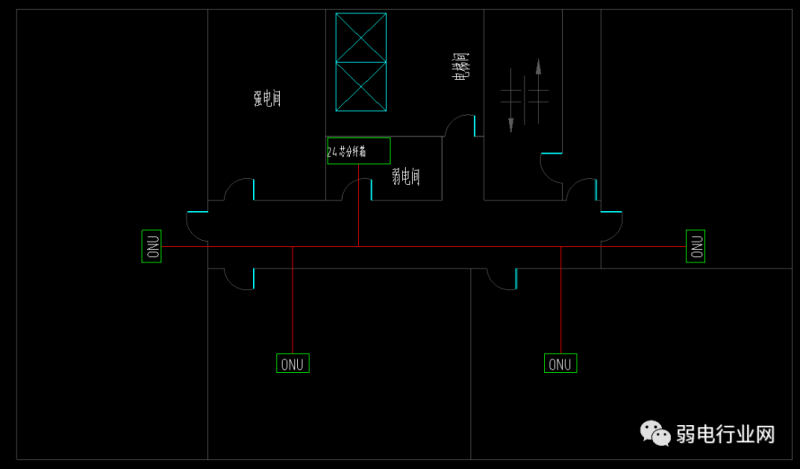

楼层布放图

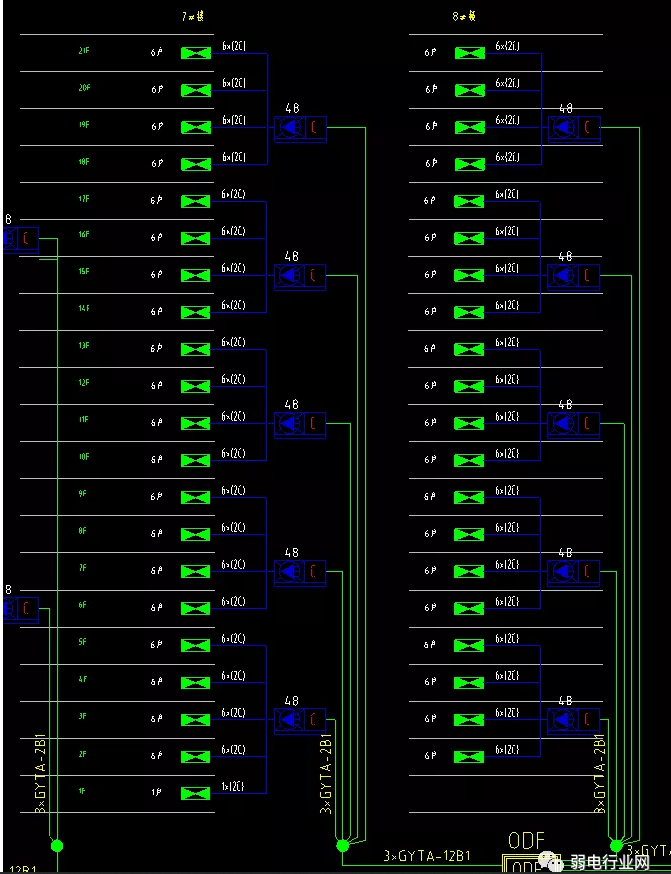

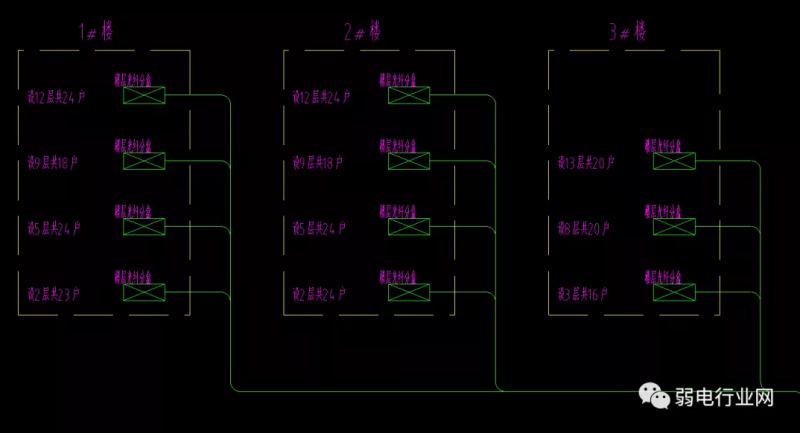

光纤入户级联图

楼栋单元皮纤布放图

二、设计依据

1、《住宅区和住宅建筑内光纤到户通信设施工程设计规范》

2、《住宅区和住宅建筑内光纤到户通信设施工程施工及验收规范》

1、施工项目计划及控制

施工项目的主要计划指：施工项目总进度计划，施工项目质量计划，施工项目总成本计划。

施工项目的控制为：施工项目总进度的控制，施工项目总质量控制，施工项目的总成本控制，施工项目的安全控制。

2、施工项目总进度计划及控制

2.1、施工总进度计划

我公司根据建设单位要求，编制详细的进度计划，从以下几个方面编制详细、合理、科学的进度计划。

1）根据工程先后次序，明确划分，确定各阶段开、竣工时间。

2）按照施工阶段顺序，列出每个阶段内部所有工程计划，计算其工作量及施工持续时间。

3）科学地处理光纤线路项目与其它施工单位和工序之间的关系，绘制控制性的施工计划表。

4）对施工总进度的因素及相应处理方法.

2.2、施工项目进度控制措施

组织措施：建立进度实施和控制的组织系统，按项目的组成、进展阶段、合作分工等总计划分解，确定其进度目标，建立进度控制目标体系。

合同措施：以合同形式保证工期进度的实现，即保持总进度控制目标与工期相一致。

技术措施：加快进度的技术方法，保证进度调整后，仍然如期完工。

经济措施：实现进度计划的资金保证措施。

信息管理措施：建立检测、分析、调整、反馈进度实施过程的信息流动程序和信息管理制度，以实现连续地、动态地全过程进度目标控制。

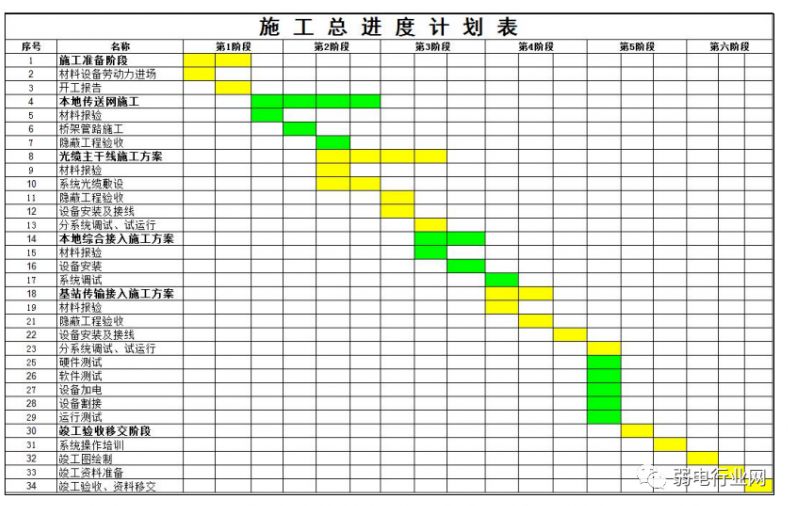

2.3、施工总进度计划表

综合光纤入户线路建设特点和各种不预测因素，参照本单位历年承接类似规模的建设项目工期, 根据设计图纸的工作量编制了施工总计划表。考虑到不可抗力的自然因素部分管道工程进度延误等因素，充足考虑施工工期，具体时间待定。

3、计划具体实施

施工队长每天组织各施工班组长召开碰头会，施工队长对每天的施工进度、质量情况上报项目经理，并对第二天的施工计划及任务作出安排；各施工班长每天出工前召集施工人员开班前会，并分配好各施工人员的施工任务。

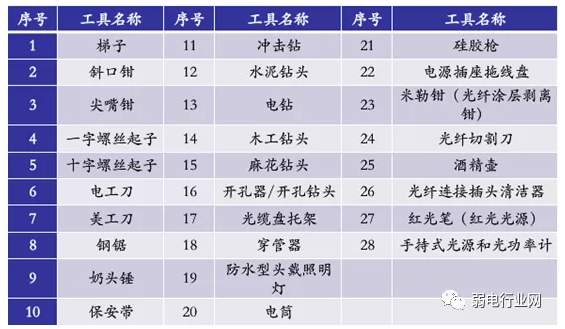

1、准备工作

1)检查设计资料、原材料、施工工具和器材是否齐全。

2)组建一支高素质的施工队伍。这一点至关重要，因为光纤施工比电缆施工要求要严格得多，任何施工中的疏忽都将可能造成光纤损耗增大，甚至断芯。

3)光缆敷设前首先要对光缆布放图做认真勘查，了解施工现场。位置确定后，对其长度做实际测量。还要加上布放时的自然弯曲和各种预留长度，各种预留还包括插入孔内弯曲、杆上预留、接头两端预留、水平面弧度增加等其他特殊预留。为了使光缆在发生断裂时再接续，应在每百米处留有一定裕量，余量长度一般为5%～10%，根据实际需要的长度确定。

2、光缆的选用

FTTH用户引入光缆段需根据系统的实际情况，综合考虑光纤的种类、参数以及适用范围来选择合适的光纤。除通过管道和直埋方式敷设入户的光缆，一般FTTH入户光缆段应采用蝶形引入光缆，其性能应满足YD/T1997《接入网用蝶形引入光缆》的要求。在室内环境下，通过垂直竖井、楼内暗管、室内明管、线槽或室内钉固方式敷设的光缆，采用白色护套的蝶形引入光缆，以提高用户对施工的满意度；在室外环境下，通过架空、沿建筑物外墙、室外钉固方式敷设的光缆，采用黑色护套的自承式蝶形引入光缆，以满足抗紫外线和增加光缆机械强度的要求。

3、光缆的敷设安装要求

3.1、暗管穿缆

1）根据图纸上各设备的安装位置，以及入户暗管和户内管的实际布放情况，查找、确认入户管孔的具体位置。

2）先尝试把蝶形引入光缆直接穿放入暗管，如能穿通，即穿缆工作结束。

3）无法直接穿缆时，应使用穿管器。如穿管器在穿放过程中阻力较大，可在穿孔内倒入适量的润滑剂或者在穿管器上直接涂上润滑剂，再次尝试把穿管器穿入管孔内。

4）如在某一端使用穿管器不能穿通的情况下，可从另一端再次进行穿放，如还不能成功，应在穿管器上做好标记，将牵引线抽出，确认堵塞位置，向甲方报告情况，进行疏通工作或重新确定布缆方式。

5） 当穿管器顺利穿通管孔后，把穿线器的一端与蝶形光缆连接起来，制作合格的光缆牵引端头，穿管器牵引线的端部和光缆端部相互缠绕20cm，并用绝缘胶带包扎，如在同一管孔中敷设有其他线缆，宜使用润滑剂，以防止损伤其他线缆。

6）将蝶形光缆牵引入管时的配合是很重要的，应由二人进行作业，双方必须使用对讲机，例如牵引开始的信号、牵引时的互相间口令、牵引的速度以及光缆的状态等。由于牵引端的作业人员看不到放缆端的作业人员，所以不能勉强硬拉光缆。

7） 将蝶形光缆牵引出管孔后，应分别用手和眼睛确认光缆引出段上是否有凹陷或损伤，如果有损伤，则放弃穿管的施工方式。

8）确认光缆引出的长度，剪断光缆（注意不能剪得过短，必须预留用于制作光纤熔接接头的长度）。

3.2、线槽布缆

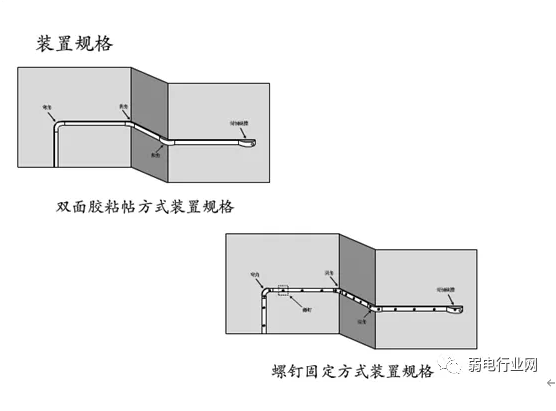

1） 选择线槽安装方式：双面胶粘贴方式或螺钉固定方式。根据现场实际情况选择。

2）在采用双面胶粘贴方式时，应用布擦拭线槽布放路由上的墙面，使墙面上没有灰尘和垃圾，然后将双面胶贴在线槽及其配件上，并粘贴固定在墙面上。

3）在采用螺钉固定方式时，应根据线槽及其配件上标注的螺钉固定位置，将线槽及其配件固定在墙面上，一般1米直线槽需用3个螺钉进行固定。

4） 根据现场的实际情况对线槽及其配件进行组合，在切割直线槽时，由于线槽盖和底槽是配对的，一般不宜分别处理线槽盖和底槽。

5） 把蝶形光缆布放入线槽，关闭线槽盖时应注意不要把光缆夹在底槽上。

6）确认线槽盖严实后，用布擦去作业时留下的污垢。

3.3、波纹管布缆

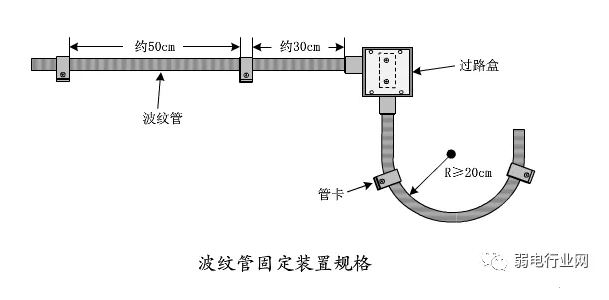

1）选择波纹管布放路由，波纹管应尽量安装在人手无法触及的地方，切不要设置在有损美观的位置，一般宜采用外径不小于25mm的波纹管。

2）确定过路盒的安装位置，在住宅单元的入户口处以及水平、垂直管的交叉处设置过路盒；当水平波纹管直线段长超过30m或段长超过15m并且有2个以上的90°弯角时，应设置过路盒。

3）安装管卡并固定波纹管，在路由的拐角或建筑物的凹凸处，波纹管需保持一定的弧度后安装固定，以确保蝶形光缆的弯曲半径和便于光缆的穿放。

4）在波纹管内穿放蝶形光缆（在距离较长的波纹管内穿放光缆时可使用穿管器）。

5）连续穿越二个直线过路盒或通过过路盒转弯以及在入户点牵引蝶形光缆时，应把光缆抽出过路盒后再进行穿放。

6）过路盒内的蝶形光缆不需留有余长，只要满足光缆的弯曲半径即可。光缆穿通后，应确认过路盒内的光缆没有被挤压，特别要注意通过过路盒转弯处的光缆。

7）关闭各个过路盒的盖子。

一、技术准备

工程施工前，项目经理组织项目部人员召开工前会，向施工班组进行技术交底、安全交底，认真熟悉施工图纸，领会设计要求。对施工中碰到的问题进行讨论，制定相应对策，要求各部门紧密配合。根据相关资料详细分析，编制上报工程的施工组织计划和制订自购材料采购、供应计划。

二、材料验收

材料部门要按照建设单位要求和技术指标进行验收，根据工程材料的数量和施工计划进度，提前通知有关单位送货，并检查材料的质保书、合格证等相关资料，对质量进行相应检验，严格把关，严禁伪劣产品用于工程现场。

三、质量控制点的设置和要求

根据本工程的特点，结合建设单位要求，我们将质量控制点分为：熟悉分析设计图纸、光缆敷设标准、材料、质量计划，其要求如下：

1）熟悉设计图纸

分析招标文件、核对施工图，必须对资料核查无误后再施工。

2）光缆及器材的检验

对运到工地的光缆、器材的规格、数量进行清点，检查其外观质量有无损伤。对有异常的材料进行重点仔细检查，必要时使用仪器检测；对于检验不合格的材料，通知厂家调换。

3）光缆敷设

光缆敷设时，不允许过度弯曲，绝不允许打小圈的现象出现；管道光缆、引上光缆、局站内的光缆及光缆接头盒按技术规范进行绑扎。

4）光缆接续

局站内光纤在机架内的盘绕应大于规定曲率半径，用熔接机进行接续的全部过程用OTDR光时域反射仪进行监测，确保光缆的接续质量。

5）材料

严格按设计中对材料型号、规格、性能的要求通知有关单位供应材料或进行材料采购，材料供应必须附有质保证明、产品合格证等，达不到要求的材料严禁使用。
