办公楼无线网络系统技术方案,这些场景无线AP的选择
办公楼无线网络覆盖?这个在很多项目中都会有这样的需求,尤其是针对现在的无线网络场景,本期我们来看下如何设计办公楼无线网络技术方案。
一、项目概述
1、项目现状
中国制造2025、工业4.0以及互联网+近年作为国内企业的战略性规划,国家相继推出《国家智能制造标准体系建设指南》等政策积极推动和实践智能制造,企业内部对于信息化的关注度和重视度也越来越高,IT部门不再简单的作为业务支撑部门出现,更多作为战略部门为企业提供增值服务而受到重视。在智能制造的大趋势下,网络作为传输通道会直接影响企业业务质量和收益,所以稳定安全、高效便捷、重视回报成为企业IT建设的主要关注点。
随着数字化作为全面推进社会信息化进程的一个有效途径,目前已受到全世界的广泛关注。在中国紧锣密鼓地掀起数字化建设浪潮的时候,企业作为我国经济活动的主体,也是转变经济增长方式的微观基础,企业也在不断思考如何用更有效的方式增强企业竞争力,通过企业信息化建设促进企业现代化发展,促进企业可持续发展。
2、建设要求
随着无线技术日益成熟以及基于无线进行移动办公业务开展需求,企业迫切需要通过建设融合网络,打破有线无线网络之间的壁垒,通过有线无线融合网络创新并提升办公效率,减小企业内部沟通成本,提高企业信息流传输速度,增强企业综合实力和行业影响力。
二、建设内容
1、项目建设容
建设内容 | 建设子项目 | 时间进度安排 |
无线建设 | 多业务认证网关升级建设 | 2021.5月-2021.8月 |
办公大楼场景化无线建设 | 2021.5月-2021.8月 |
2、时间进度安排
建设内容 | 建设子项目 | 时间进度安排 |
无线建设 | 多业务认证网关升级建设 | 2021.5月-2021.9月 |
场景化无线建设 | 2021.5月-2021.9月 |
三、建设原则与参考规范
1、建设原则
实用性
实用性需遵循面向应用,注重实效,急用先上,逐步完善的原则;充分保护已拥有的资产,不要设计成华而不实的网络,也不要设计成利用率低下的网络,在实际的基础上建设最低成本,最高性价比的WLAN
安全性
必须具有高度的保密机制,灵活方便的权限设定和控制机制,已防止各种形式的非法侵入和机密信息的泄露。
如:Web,WPA,Radius等加密功能,QOS限制功能等
可管理性
系统需要具有良好的网络管理、网络监控、故障分析和处理能力,使得系统具有极高的可维护性。
选择方案时应该考虑下面几个方面:
对网络实行集中监测,分权管理,并统一分配资源
选用先进的网络管理平台,集中对全网设备的管理
选择的网络设备及连接在网络上的重要设备都应该支持远程管理
设计时需充分考虑运行维护的问题,做好SOP
可靠性
系统必须可靠运行,主要的、关键的设备应有冗余,一旦系统部分故障,便能很快恢复工作,并且不能造成任何损失。
可扩展性
系统时一个逐步发展的应用环境,在系统结构、产品系统、系统容量与处理能力方面必须具有升级换代的可能,这种扩充不仅能充分保护原有资源,而且具有较高的性价比。
标准化
采用的技术支持国际标准,不应该是某个厂家专用的技术和协议,应保证和其他厂商设备的互通,便于网络的投资保护。
技术先进性
采用先进成熟的网络概念、技术、方法与设备,但是不要盲目的追新,最新的往往存在问题而且还不能解决。
高性能
设计时首先要考虑有足够的骨干带宽、合理的网络拓扑结构、先进适用的技术,同时还要努力实现网络的无阻塞性,而不能使网络成为业务应用的瓶颈。
2、参考规范
通信行业标准YD 5039-2009《通信工程建设环境保护技术暂行规定》;
通信行业标准YD/T 5040-2005《通信电源设备安装工程设计规范》;
通信行业标准YD/T 1051-2000《通信局(站)电源系统总技术要求》;
通信行业标准YD/T 5003-2005《电信专用房屋设计规范》;
通信行业标准YD 5098-2005《通信局(站)防雷与接地工程设计规范》;
中华人民共和国国家标准GB8702-88《电磁辐射防护规定》;
通信行业标准YD 5059-2005《电信设备安装抗震设计规范》;
四、技术方案

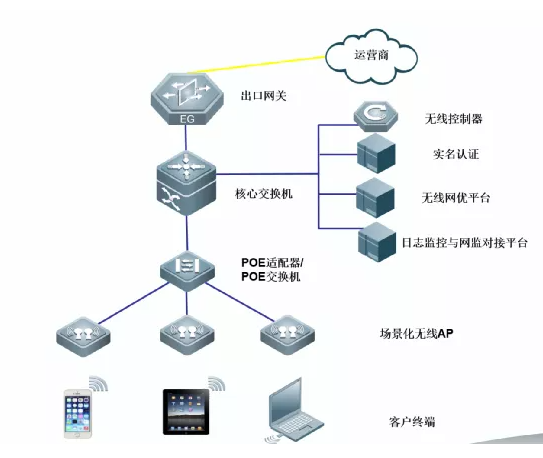

1、方案架构与拓扑图
系统部署示意图

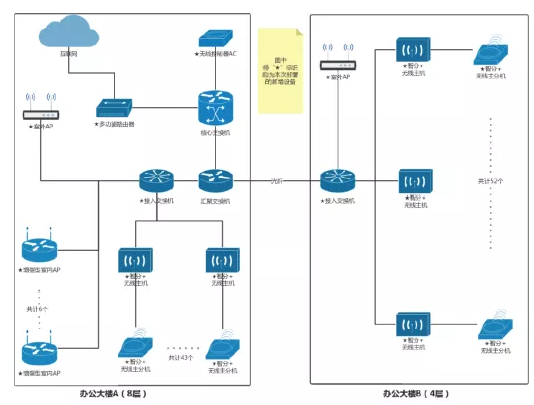

2、无线部署拓扑图
3、功能模块设计
整个系统采用分层、分区域、模块化的设计思想,采用

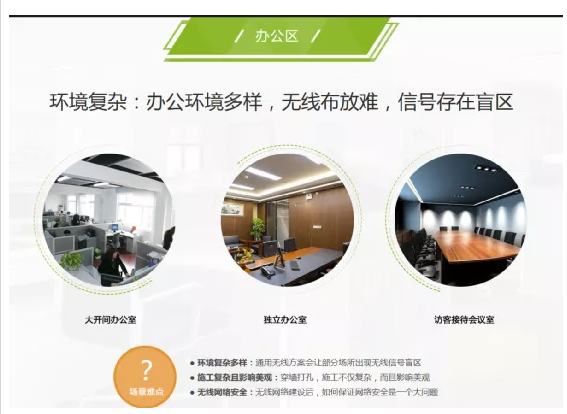

4、办公区域场景化无线设计

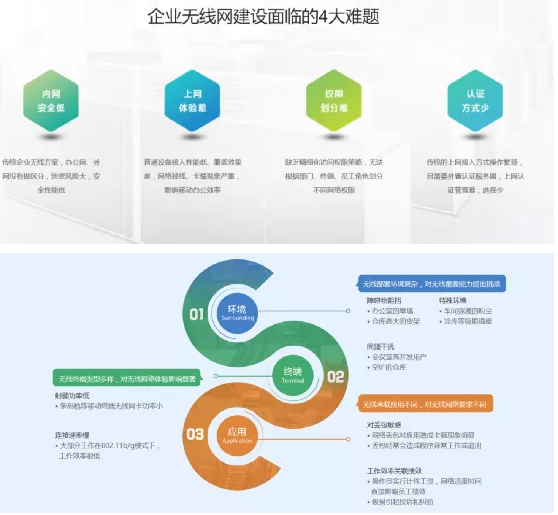

4.3.1场景化无线设计面临挑战

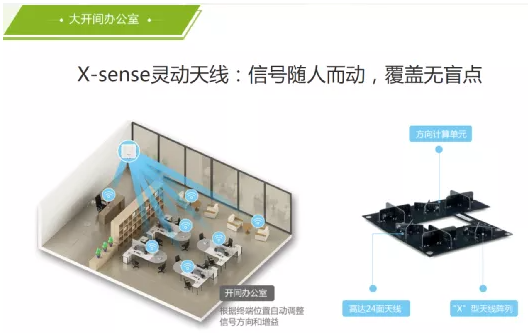

4.3.2大办公室无线设计
● 无线信号精准覆盖:智慧的X-sense“灵动天线”,24面多角度阵列天线,高达1677万种方向角度,信
号覆盖质量全面超越传统天线
● 信号随你而动:方向计算单元,根据终端的位置和信号质量动态调整定向波束方向或增益,真正做到让信号随你而动

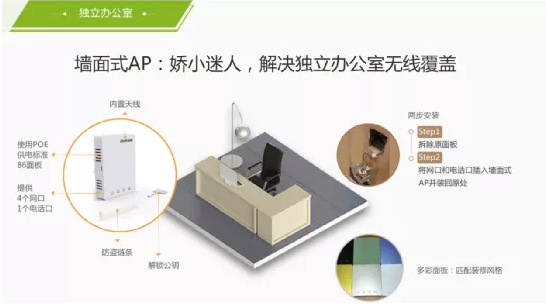

4.3.3独立小办公室无线设计
● 安装简单:仅需两步,就可完成墙面式AP的布放
● 无需重新布线:无需重新布线:利用原有线缆和面板位置,部署快捷
● 最高1167Mbps连接速率:满足办公室无线网络性能要求
● 防盗设计:“解锁公钥+防盗链条”,避免AP被私拆
4.3.4标准办公室无线设计
智分+解决方案应用在小开间、高密度、多隔断的场景中,充分满足宿舍网超高性能和超高并发需求,已被广泛应用在行政办公的无线网络。

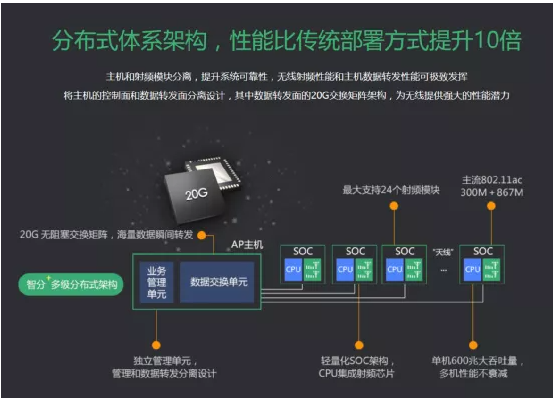

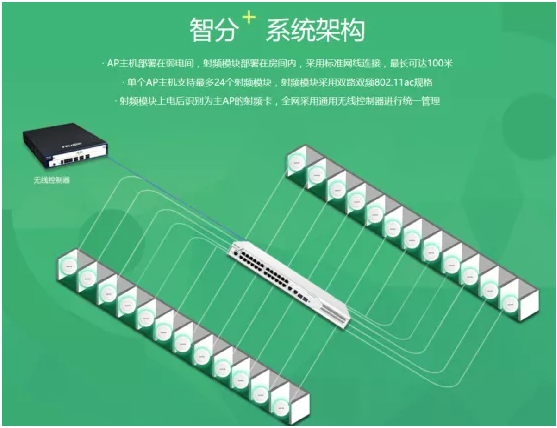

系统架构
有线无线融合提高运维效率促进企业发展

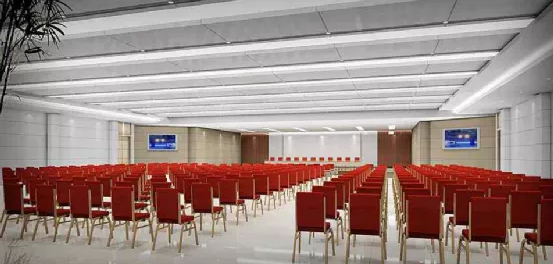

4.3.5大型会议室无线设计
场景面临挑战:
超高密度
超大并发
层高40米以上
多AP干扰严重

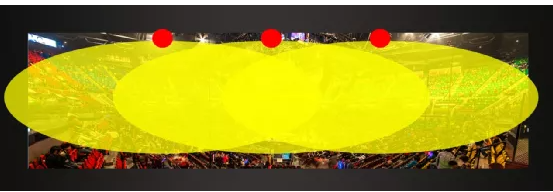

传统高密度部署无线信号重叠干扰严重

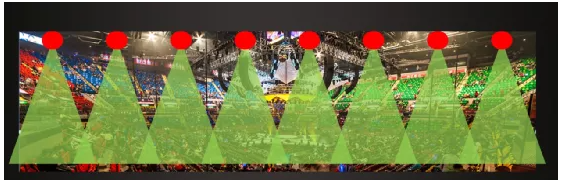

定向高密度部署无线效果
4.3.6室外区域无线设计

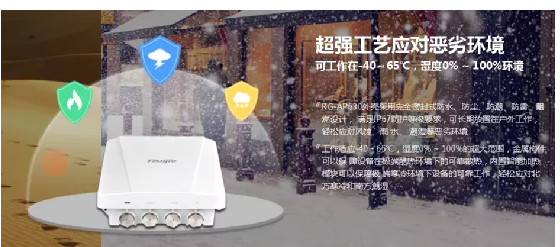

室外AP防尘防水
室外AP防尘防水应对室外部署恶劣环境

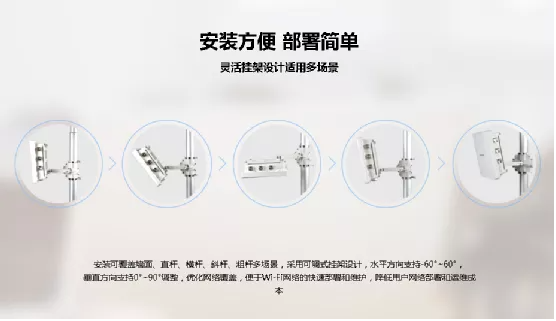

室外AP安装部署简单快捷
X-sense专利天线技术 满足景区无线覆盖

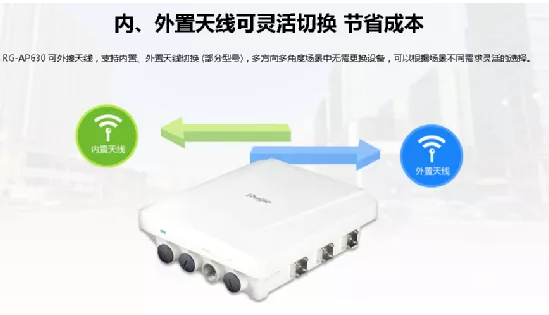

室外AP支持内外置天线灵活切换满足多场景部署要求
室外AP支持多级无线桥接部署
室外AP支持蓝牙网管 景区轻松运维
4.4无线用户认证及网络安全性设计
● 网络安全:全面的无线网络准入认证,为无线网络安全提供第一级防护
● 数据安全:从终端要网络,数据全程加密,提供数据安全的第二级防护
● 网络追溯:灵活的用户信息绑定,一旦出现问题,快速定位事发用户,提供网络追溯的第三级防护
4.5、无线来宾访客用户接入与认证设计
● 方便易用:“连接无线+扫一扫”,两步就能完成访客上网认证
● 安全可追溯:“访客+接待人员”身份绑定,记录访客上网行为,并在后台形成日志保存
● 合规:满足公安82号令,访客上网行为日志后台保存60天,方便查询

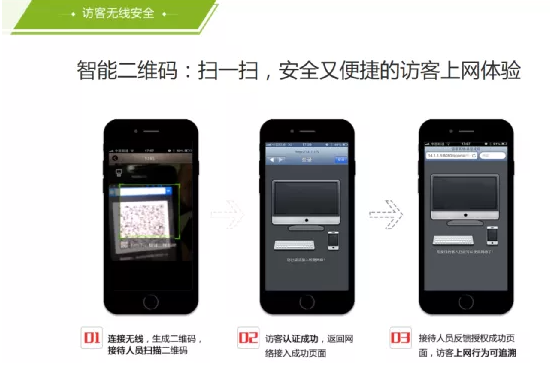

来宾来访无线用户“二维码”轻松三步接入网络
