1、项目概述

UPS作为机房重要动力设备，在保护计算机数据、保证电网电压和频率的稳定，改进电网交流进行稳压、稳频、滤波、抗电磁射频干扰、防止电压的浪涌和下陷，防止瞬时停电和事故停电对贵单位造成的危害等是非常重要的。

对于本工程，有两个机房。

小机房我们推荐模块化UPS和传统塔式的UPS两种配置方案。模块化UPS选择山特的3A3系列UPS，传统塔式UPS选择山特3C3 EX系列。

模块化UPS具有扩容方便，可根据负载多少灵活扩容，3A3系列UPS前期可根据负载大小灵活配置UPS容量，后期随负载增加可以只加模块平滑升级至120KVA。3A3系列UPS单模块为15KVA。

大机房设备较多，推荐传统塔式UPS，采用并机系统。塔式的UPS推荐山特3C3 EX系列UPS，为高频机，具有超宽的输入电压幅度。适合国内电网。

2、小机房UPS推荐方案

2.1.模块化UPS配置

根据前期与用户交流考虑用户的要求，小机房我方推荐选用一台山特3A3系列模块化60KVA(3+1) UPS 组成供电系统。

冗余性：

⒈系统中的所有功率模块平均负担系统负载。

⒉任何模块发生故障，其余模块会立即分担其负载，保障系统正常运行。

⒊所有模块具独立运做能力，无需系统控制器对并联系统集中控制。

⒋过载时自动降低冗余量，保持系统正常运行。

⒌按需要构成N+1至N+X……冗余系统。

扩展性：

随着用户负载量的提升，原设计的UPS容量可能无法满足使用需求，对传统的UPS系统来说，必须为用户更换一台更大的UPS系统，但对于模块化UPS则不需要更换整机，只需要增加模块数量即可轻松扩容。山特模块UPS可以从15KVA-120KVA在线扩容，模块化的优势在于：

⒈ 降低用户初期购置和日后扩容成本

⒉ 满足用户后期容量随需扩展的需求，实现了用户投资随业务发展动态成长，随需应变

热插拔性：

⒈ 模块可随意在线插入或退出，不需要高级技术人员，方便安全。

⒉ 维护、维修无需转旁路，使维护工作超长简便

⒊ 监控通讯模块及功率模块均可实现热插拔

⒋ 实现在线扩容或增加冗余量，简化UPS的维修程序

2.2.UPS配置清单及具体要求

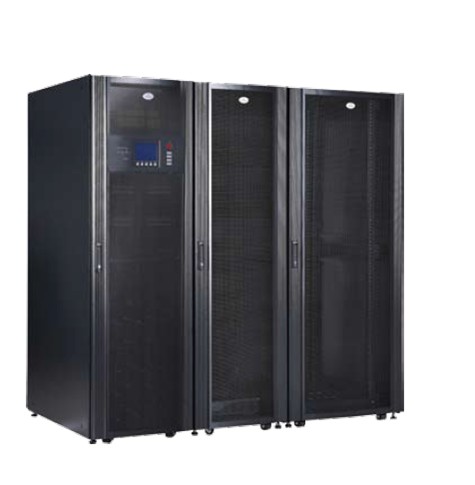

主机：1台山特3A3系列模块化60KVA(3+1) UPS。

主机尺寸： 600*1050*2060mm（宽×深×高）

后备时间：配置电池12V/100AH电池80节，后备系统达到2H。

设备放置间隙：主机与电池柜间间隔、电池柜互相之间间隔为50cm，设备与墙体间为50cm

市电输入线径（R、S、T）：70mm2

UPS输出线径（R、S、T）：70mm2

市电输入输出中线径（N）            95mm2

PE线径：70mm2

电池组连线（C1，D1）：95mm2
