01  进入特权模式enable

switch>enable

switch#

 02  进入全局配置模式configure terminal

switch>enable

switch#configure terminal

switch(conf)#

 03  交换机命名hostname aptech2950以aptech2950为例

switch>enable

switch#configure terminal

switch(conf)#hostname aptch-2950

aptech2950(conf)#

 04  配置使能口令enable password cisco以cisco为例

switch>enable

switch # c onfigure terminal

switch(conf)#hostname aptch2950

aptech2950(conf)# enable password cisco

 05  配置使能密码enable secret ciscolab以cicsolab为例

switch>enable

switch # c onfigure terminal

switch(conf)#hostname aptch2950

aptech2950(conf)# enble secret ciscolab

 06  创建多个VLAN

switch>enable                      (进入特权模式)

switch#vlan data                  (进入VLAN配置模式)

switch(vlan)#vlan 10 name IT      (划分VLAN 10，名称为IT)

switch(vlan)#vlan 20 name HR    (划分VLAN20，名称为HR)

switch(vlan)#vlan 30 name FIN    (划分VLAN30，名称为FIN)

switch(vlan)#vlan 40 name LOG   (划分VLAN40，名称为LOG)

switch(vlan)#exit

 07  设置VLAN 1

switch>enable

switch # configure terminal

switch(conf)#hostname aptch2950

aptech2950(conf)# interface vlan 1

aptech2950(conf-if)#ip address 192.168.1.1 255.255.255.0

配置交换机端口IP和子网掩码

aptech2950(conf-if)#no shut

aptech2950(conf-if)#exit

aptech2950(conf)#ip default-gateway 192.168.254    设置网关地址

 08  进入交换机某一个端口interface fastehernet 0/17以17为例

switch>enable

switch # configure terminal

switch(conf)#hostname aptch2950

aptech2950(conf)# interface fastehernet 0/17

aptech2950(conf-if)#

 09  查看命令show

switch>enable

switch# show version

查看系统中的所有版本信息

show interface vlan 1

查看交换机有关IP协议的配置信息

show running-configure

查看交换机当前起作用的配置信息

show interface fastethernet 0/1

查看交换机1接口具体配置和统计信息

show mac-address-table

查看MAC地址表

show mac-address-table aging-time

查看MAC地址表自动老化时间

 10  交换机恢复出厂默认命令

switch>enable

switch # erase startup-configure

switch # reload

 11  双工模式设置

switch> enable

switch # c onfigure terminal

switch2950(conf)#hostname aptch-2950

aptech2950(conf)# interface fastehernet 0/17

aptech2950(conf-if)#duplex full/half/auto

有 full、half、auto三个选项

 12  cdp相关命令

switch> enable

switch# show cdp   查看设备的cdp全局配置信息

show cdp interface fastethernet 0/17

show cdp traffic      查看有关cdp包的统计信息

show cdp nerghbors     列出与设备相连的cisco设备

 13  交换机telnet远程登录设置

switch>enable

switch # configure terminal

switch(conf)#hostname aptech-2950

aptech2950(conf)#enable password cisco

aptech2950(conf)#interface fastethernet 0/1

aptech2950(conf-if)#ip address 192.168.1.1 255.255.255.0

aptech2950(conf-it)#no shut

aptech2950(conf-if)#exit

aptech2950(conf)line vty 0 4 设置0-4个用户可以telnet远程登录

aptech2950(conf-line)#password edge 以edge为远程登录的用户密码

主机设置：

IP  192.168.1.2 主机的IP必须和交换机端口的地址在同一个网络段

metmask 255.255.255.0

gate-way 192.168.1.1     网关地址是交换机端口地址

运行：

telent 192.168.1.1

进入telnet远程登录界面

password：edge

aptech2950>en

password:cisco

aptech#

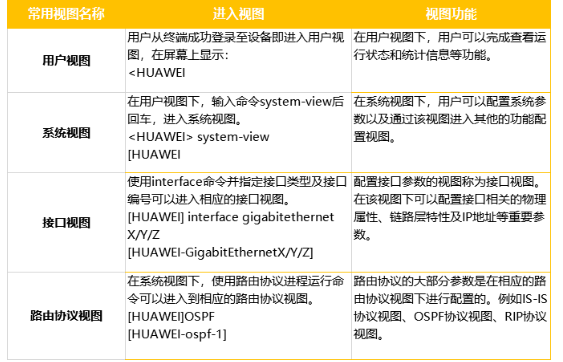

 01 常用命令视图

 02 创建VLAN

[Huawei]vlan 100   //创建vlan 100。

[Huawei-vlan100]quit   //退回系统视图。

 03  将端口加入到vlan中

[Huawei] interface GigabitEthernet2/0/1  //(10G光口)

[Huawei- GigabitEthernet2/0/1] port link-type access  //定义端口传输模式

[Huawei- GigabitEthernet2/0/1] port default vlan 100  //将端口加入vlan100

[Huawei- GigabitEthernet2/0/1] quit    //回到接口视图

[Huawei] interface GigabitEthernet1/0/0    //进入1号插槽上的第一个千兆网口接口视图中。0代表1号口

[Huawei- GigabitEthernet1/0/0] port link-type access  //定义端口传输模式

[Huawei- GigabitEthernet2/0/1] port default vlan 10  //将这个端口加入到vlan10中

[Huawei- GigabitEthernet2/0/1] quit

 04  将多个端口加入到VLAN中

[Huawei]vlan 10

[Huawei-vlan10]port GigabitEthernet 1/0/0 to 1/0/29  //将0到29号口加入到vlan10中

[Huawei-vlan10]quit

 05  交换机配置IP地址

[Huawei] interface Vlanif100   // 进入vlan100接口视图与vlan 100命令进入的地方不同

[Huawei-Vlanif100] ip address 192.168.1.1 255.255.255.0   // 定义vlan100管理IP三层 交换网关路由

[Huawei-Vlanif100] quit    //返回视图

 06 配置默认网关

[Huawei]ip route-static 0.0.0.0 0.0.0.0 192.168.1.254 //配置默认网关。

三、H3C交换机的基本配置

 01  基本配置

[H3C]undo vlan all     //删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除

[H3C-vlan2]port Ethernet 0/4 to Ethernet0/7     //将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口

[H3C-vlan2]port-isolate enable    //打开VLAN内端口隔离特性，不能二层转发,**默认不启用该功能**

[H3C-Ethernet0/4]port-isolate uplink-portvlan 2    //设置4为VLAN2的**隔离上行端口**，用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置

[H3C]display vlan all     //**显示所有VLAN的详细信息**

[H3C]user-group 20     //创建user-group 20，默认只存在user-group 1

[H3C-UserGroup20]port Ethernet 0/4 toEthernet 0/7     //**将4到7号端口加入到VLAN20中，**初始时都属于user-group 1中

[H3C]display user-group 20     //显示user-group 20的相关信息

 04  交换机IP配置

[H3C]vlan 20        //**创建vlan**

[H3C]management-vlan 20     //管理vlan

[H3C]interface vlan-interface 20      //**进入并管理vlan20**

[H3C]undo interface vlan-interface 20      //删除管理VLAN端口

[H3C-Vlan-interface20]ip address192.168.1.2 255.255.255.0    //**配置管理VLAN接口静态IP地址**

[H3C-Vlan-interface20]undo ipaddress      //删除IP地址

[H3C-Vlan-interface20]ip gateway 192.168.1.1      //指定缺省网关(默认无网关地址)

[H3C-Vlan-interface20]undo ip gateway

[H3C-Vlan-interface20]shutdown     //**关闭接口**

[H3C-Vlan-interface20]undo shutdown      //开启

[H3C]display ip      //显示管理VLAN接口IP的相关信息

[H3C]display interface vlan-interface20      //查看管理VLAN的接口信息

 05 DHCP客户端配置

[H3C-Vlan-interface20]ip address dhcp-alloc     // 管理VLAN接口**通过DHCP方式获取IP地址**

[H3C-Vlan-interface20]undo ip address dhcp-alloc     // 取消

[H3C]display dhcp     //显示DHCP客户信息

 06  端口配置

[H3C]interface Ethernet0/3       //进入端口

[H3C-Ethernet0/3]shutdown      //关闭端口

[H3C-Ethernet0/3]speed 100      //速率可为10,100,1000和auto(缺省)

[H3C-Ethernet0/3]duplexfull      //**双工,可**为half,full和auto，光口和汇聚后不能配置

[H3C-Ethernet0/3]flow-control     //**开启流控，默认为关闭**

[H3C-Ethernet0/3]broadcast-suppression 20      //设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响

[H3C-Ethernet0/3]loopback internal      //内环测试

[H3C-Ethernet0/3]port link-type trunk      //设置链路的**类型为trunk**

[H3C-Ethernet0/3]port trunk pvid vlan 20      //设置20为该trunk的缺省VLAN，默认为1(trunk线路两端的PVID必须一致)

[H3C-Ethernet0/3]port access vlan 20      //将当前**access端口加入指定的VLAN**

[H3C-Ethernet0/3]port trunk permit vlan all      //允许**所有的VLAN通过当前的trunk端口,**可多次使用该命令

[H3C]link-aggregation Ethernet 0/1 to Ethernet 0/4      //**将1-4口加入汇聚组,**1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚

[H3C]undo link-aggregation Ethernet 0/1   //删除该汇聚组

[H3C]link-aggregation mode egress      //配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为 ingress,egress和both,缺省为both

[H3C]monitor-port Ethernet 0/2      //**将该端口设置为镜像端口**,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变

[H3C]mirroring-port Ethernet 0/3 toEthernet 0/4 both      //将**端口3和4设置为被镜像端口**,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文

[H3C]display mirror

[H3C]display interface Ethernet 0/3

四、锐捷交换机基础命令配置

 01  基础命令

>Enable    //进入特权模式

#Exit      //返回上一级操作模式

#End      //返回到特权模式

#copy running-config startup-config  //保存配置文件

#del flash:config.text  //删除配置文件(交换机及1700系列路由器)

#erase startup-config  //删除配置文件(2500系列路由器)

#del flash:vlan.dat  //删除Vlan配置信息（交换机）

#Configure terminal  //进入全局配置模式

(config)# hostname switchA  //配置设备名称为switchA

(config)#banner motd &    //配置每日提示信息 &为终止符

(config)#enable secret level 1 0 star  //配置远程登陆密码为star

(config)#enable secret level 15 0 star  //配置特权密码为star

Level 1为普通用户级别，可选为1~15，15为最高权限级别；0表示密码不加密

(config)#enable services web-server //开启交换机WEB管理功能

Services 可选以下：web-server(WEB管理)、telnet-server(远程登陆)等

 02  查看信息

#show running-config    //查看当前生效的配置信息

#show interface fastethernet 0/3  //查看F0/3端口信息

#show interface serial 1/2   //查看S1/2端口信息

#show interface        //查看所有端口信息

#show ip interface brief     //以简洁方式汇总查看所有端口信息

#show ip interface     //查看所有端口信息

#show version        //查看版本信息

#show mac-address-table    //查看交换机当前MAC地址表信息

#show running-config    //查看当前生效的配置信息

#show vlan         //查看所有VLAN信息

#show vlan id 10     //查看某一VLAN (如VLAN10)的信息

#show interface fastethernet 0/1  //查看某一端口模式(如F 0/1)

#show aggregateport 1 summary  //查看聚合端口AG1的信息

#show spanning-tree   //查看生成树配置信息

#show spanning-tree interface fastethernet 0/1  //查看该端口的生成树状态

#show port-security   //查看交换机的端口安全配置信息

#show port-security address   //查看地址安全绑定配置信息

#show ip access-lists listname  //查看名为listname的列表的配置信息

 03  端口基本配置

(config)#Interface fastethernet 0/3     //进入F0/3的端口配置模式

(config)#interface range fa 0/1-2,0/5,0/7-9   //进入F0/1、F0/2、F0/5、F0/7、F0/8、F0/9的端口配置模式

(config-if)#speed 10   //配置端口速率为10M,可选10,100,auto

(config-if)#duplex full   //配置端口为全双工模式,可选full(全双工),half(半双式),auto(自适应)

(config-if)#no shutdown          //开启该端口

(config-if)#switchport access vlan 10   //将该端口划入VLAN10中,用于VLAN

(config-if)#switchport mode trunk   //将该端口设为trunk模式,可选模式为access , trunk

(config-if)#port-group 1   //将该端口划入聚合端口AG1中,用于聚合端口

 04 端口聚合配置

(config)# interface aggregateport 1   //创建聚合接口AG1

(config-if)# switchport mode trunk   //配置并保证AG1为 trunk 模式
(config)#int f0/23-24
(config-if-range)#port-group 1     //将端口（端口组）划入聚合端口AG1中

 05  生成树

配置多生成树协议:

switch(config)#spanning-tree          //开启生成树协议

switch(config)#spanning-tree mst configuration   //建立多生成树协议

switch(config-mst)#name ruijie           //命名为ruijie

switch(config-mst)#revision 1      //设定校订本为1

switch(config-mst)#instance 0 vlan 10,20   //建立实例0

switch(config-mst)#instance 1 vlan 30,40   //建立实例1

switch(config)#spanning-tree mst 0 priority 4096  //设置优先级为4096

switch(config)#spanning-tree mst 1 priority 8192  //设置优先级为8192

switch(config)#interface vlan 10

switch(config-if)#vrrp 1 ip 192.168.10.1 //此为vlan 10的IP地址

switch(config)#interface vlan 20

switch(config-if)#vrrp 1 ip 192.168.20.1 //此为vlan 20的IP地址

switch(config)#interface vlan 30

switch(config-if)#vrrp 2 ip 192.168.30.1 //此为vlan 30的IP地址(另一三层交换机)

switch(config)#interface vlan 40

switch(config-if)#vrrp 2 ip 192.168.40.1 //此为vlan 40的IP地址(另一三层交换机)

 06  vlan的基本配置

(config)#vlan 10    //创建VLAN10

(config-vlan)#name vlanname   // 命名VLAN为vlanname

(config-if)#switchport access vlan 10   //将该端口划入VLAN10中

某端口的接口配置模式下进行

(config)#interface vlan 10     //进入VLAN 10的虚拟端口配置模式

(config-if)# ip address 192.168.1.1 255.255.255.0   //为VLAN10的虚拟端口配置IP及掩码，二层交换机只能配置一个IP，此IP是作为管理IP使用，例如，使用Telnet的方式登录的IP地址

(config-if)# no shutdown    //启用该端口

 07 端口安全

(config)# interface fastethernet 0/1    //进入一个端口

(config-if)# switchport port-security   //开启该端口的安全功能

（1）配置最大连接数限制

(config-if)# switchport port-secruity maxmum 1 //配置端口的最大连接数为1，最大连接数为128

(config-if)# switchport port-secruity violation shutdown

//配置安全违例的处理方式为shutdown，可选为protect (当安全地址数满后，将未知名地址丢弃)、restrict(当违例时，发送一个Trap通知)、shutdown(当违例时将端口关闭，并发送Trap通知，可在全局模式下用errdisable recovery来恢复)

（2）IP和MAC地址绑定

(config-if)#switchport port-security mac-address xxxx.xxxx.xxxx ip-address 172.16.1.1

//接口配置模式下配置MAC地址xxxx.xxxx.xxxx和IP172.16.1.1进行绑定(MAC地址注意用小写)

 08  三层路由功能(针对三层交换机)

(config)# ip routing      //开启三层交换机的路由功能

(config)# interface fastethernet 0/1

(config-if)# no switchport  //开启端口的三层路由功能(这样就可以为某一端口配置IP)

(config-if)# ip address 192.168.1.1 255.255.255.0

(config-if)# no shutdown

 09 三层交换机路由协议

(config)# ip route 172.16.1.0 255.255.255.0 172.16.2.1  //配置静态路由

注:172.16.1.0 255.255.255.0     //为目标网络的网络号及子网掩码

172.16.2.1 为下一跳的地址，也可用接口表示,如ip route 172.16.1.0 255.255.255.0 serial 1/2(172.16.2.0所接的端口)

(config)# router rip   //开启RIP协议进程

(config-router)# network 172.16.1.0   //宣告本设备的直连网段信息

(config-router)# version 2    //开启RIP V2，可选为version 1(RIPV1)、version 2(RIPV2)

(config-router)# no auto-summary  //关闭路由信息的自动汇总功能(只有在RIPV2支持)

(config)# router ospf  //开启OSPF路由协议进程（针对1762，无需使用进程ID）

(config)# router ospf 1  //开启OSPF路由协议进程（针对2501，需要加OSPF进程ID）

(config-router)# network 192.168.1.0 0.0.0.255 area 0

 //宣告直连网段信息，并分配区域号(area0为骨干区域)
