电话通信系统工艺标准

1.1.  施工准备

1.1.1.   材料

(1) 电话出线面板不应有破损、划痕等缺陷，符合设计要求，有产品合格证及 3C认证标识。

(2) 电话组线箱、分线箱、过路箱等不得有破损现象，箱体表面光滑平整，应有防腐措施；铁制箱体不得有凹凸不平等缺陷，应做防腐处理后再刷漆。

(3) 螺丝、螺栓和接地扁钢均必须采用镀锌件。

(4) 电缆型号及规格应符合设计要求，并有产品合格证。电缆网中电话电缆应采用综合护层塑料绝缘市话电缆。规格见表 10.1.1-1

1.1.2.   主要机具

克丝钳、一字改锥、十字改锥、剥线钳、线坠、对讲机、万用表、 250V摇表、对号器。

1.1.3.   作业条件：

(1)    管线、箱（盒）土建预留孔洞施工完毕。

(2)    装饰装修工作全部完成，箱（盒）口修补完好后进行。

1.2. 操作工艺

1.2.1.   工艺流程

1.2.2.   管路预埋

参见管路预埋工艺要求进行施工。

1.2.3.   组线箱安装

(1) 组线箱设备安装牢固，位置符合设计要求。

(2) 在穿线前应将箱盒内的各种杂物清除干净，同时要求土建方将箱盒口收口平整。

(3) 插座盒上方位置有暖气管时，其间距应大于 200mm；下方有暖气管时，其间距应大于 300mm；与动力、照明插座同处一面墙时，其最小水平距离为 500mm。

(4) 组线箱安装与电力、照明线路及设施最小距离应为300mm，与煤气、热力管道等的最小距离不应小于300mm。

(5) 引入组线箱的钢管，管口用丝扣、锁母连接，套护口，并用管堵封堵，露出箱内管长 2道丝扣。组线箱门应开启灵活，油漆完好。

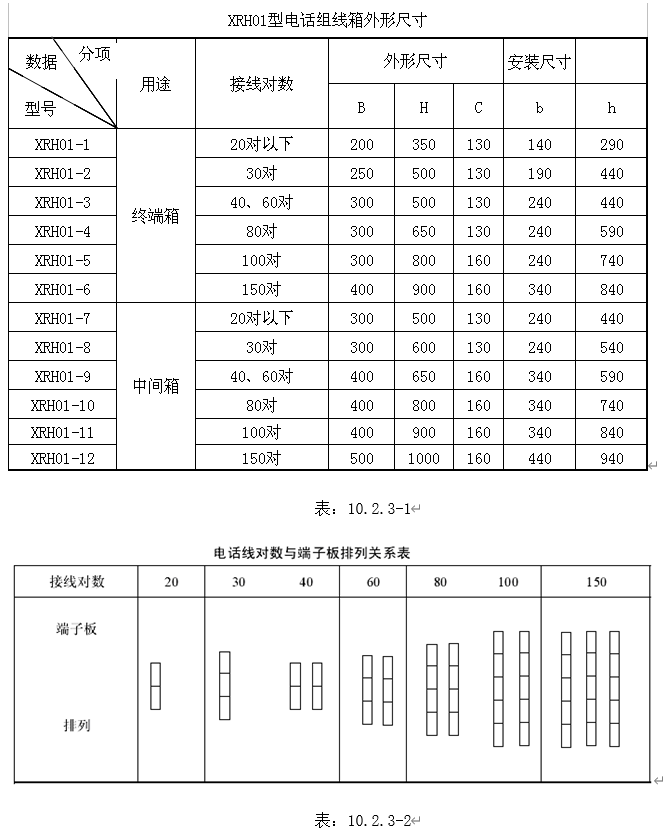

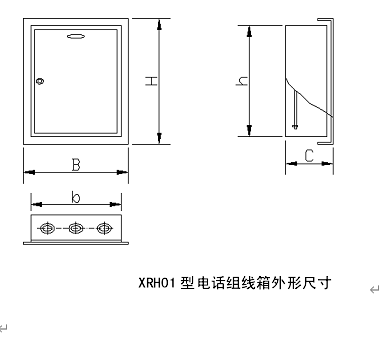

(6) 嵌入式暗装组线箱及有关技术数据见表 10.2.3－1、表10.2.3－2。

(7)    箱体应压接好保护接地线，接地电阻不应大于 1Ω。

1.3. 布线

(1)      根据施工图纸要求进行穿线，并将外线引入组线箱的线缆经遥测合格后，进行编号。

(2)      将在组线箱内的导线，剥去绝缘层，按顺序将导线压接在接线端子板上，固定牢固，做好标识。

(3)      电话插座安装

(a) 面板接线时，将预留在盒内的导线剥出适当长度的芯线，引入面板孔，用配套螺丝固定在面板上，将接好线的面板找平找正，再与出线盒安装孔固定牢。面板应无破损污染。

(b) 安装的具体高度和位置应符合图纸设计要求。一般明装插座盒距地面高度为 1.8m；暗装插座距地为 300mm。

(4)      校对导线编号

根据设计图纸按组线箱内导线的编号，用对讲机核对各终端接线，核对无误后，同时做好记录。

1.4. 成品保护

(1) 安装面板时，应注意保持墙面、地面的整洁，不得损伤和破坏墙面及地面。

(2) 修补浆活时，应注意保护已安装的面板，不得将其污染。

(3) 地面插座应采用有防水措施的出线口。

1.5. 应注意的质量问题

(1) 盒、箱内不清洁，应清除盒、箱内杂物，保持内外清洁，不被砂浆污染。

(2) 面板安装不牢固，应将固定螺丝拧固到位，使面板紧贴建筑物表面并固定牢固。

(3) 面板的标高超出允许偏差，应及时修正。

(4) 电话线预留量不够或过多且箱内导线放置杂乱，应按有关要求将导线留有适当余量，并绑扎成束。

(5) 导线压接不牢，应按要求将导线压接牢固。

导线压接后编号混乱，应全部进行仔细核对后重新编号。
