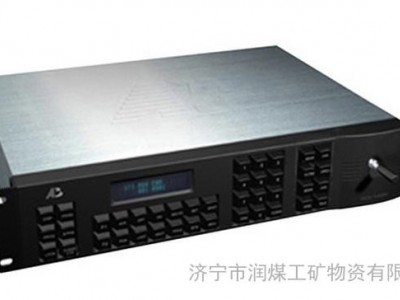

AB80-50矩阵切换控制系统采用微处理器一体化设计，集视音频切换、前端设备控制、报警输入联动、前面板控制键盘于一身。系统则**大可切换 64 路视频输入信号到 16 路视频输出，并且可配置多个控制键盘或计算机图形工作站。

系统特性

●**大64路输入16路输出

●屏幕显示

? 摄像机标题，自带国标一、二级汉字字库、 日期/时间格式可调整、 摄像机号和监视器号，及其工作状态

●64组自动切换，64组同步切换

●35个定时调用时间，按星期自动调用切换队列或进行定时布撤防

●五种不同的报警显示方式，三种报警状态清除方式

●3个RS-232通讯口，一个以太网通讯接口

●4组控制码输出口可直接连接控制AB码前端设备

●自带32路报警输入，1路报警输出，可进行摄像机联动切换、预置点和辅助开关调用

●所有编程数据的备用电池保护，

●系统间可通过IP/RS-232联网进行分级多级控制，包括网络编程网络控制，网络对时功能

●以太网浏览控制功能

AB80-50系列矩阵若要实现以太网视频浏览及控制功能，加AB70-87以太网联网控制器和AB210系列网络编**。

视频指标 数据指标

带宽： 15MHz RS-232数据： 3个RJ-45型数据插座

频响： 10MHz范围内±0.5dB 波特率（比特）: 1200，2400，4800，9600

信噪比： -55dB(Vp-p与有效值噪声之比) AB控制码输出: 4组5.08螺栓接口

邻频道串扰： -55dB,典型值在3.58MHz 波特率（比特）: 36.5K

输入之间串扰： -70
dB,典型值在3.58MHz 网络指标

差分相位： ≤1.5° 视频编码： MJPEG/MPEG4

差分增益： ≤1.0% 网络协议： HTTP，TCP，UDP

倾斜： 0.5% 网络带宽： 10/100MHz自适应

增益： 额定值±1dB 一般指标

同程丢失： ≥40dB 电源: 120VAC/230VAC，50/60Hz

微分延迟： ±1.0度 功率: 15W

直流电平： 0伏 尺寸:高×宽×深 89mm×482mm×454mm

切换： 全交叉点矩阵完全切换 安装: 19″标准机架安装,高2U

切换速度： 小于10毫秒（典型） 重量: 4.5Kg

复合视频信号： 0.5～2.0Vp-p 温度： 0℃-60℃
