| 最大输出路数 | 2/8 |
|---|---|
| 重量 | 约5Kg |
| 安装方式 | 立式 |
| 产地 | 广州 |
| 功率 | 18W |
| 类型 | 混合拼接矩阵 |
| 视频输出 | 支持各类高清晰数字/模拟信号 |
| 视频输入 | 支持各类高清晰数字/模拟信号 |
| 售后服务 | 一年保修 |
| 信躁比 | 90 |
| 颜色 | 黑色 |
| 最大输入路数 | 8 |
| 执行质量标准 | 国标 |
| 接口数 | 8 |
| 经营模式 | 生产加工 |
| 品牌 | CREATOR快捷 |
| 加工定制 | 是 |
产品概述：

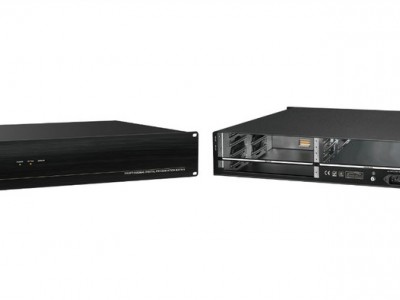

PRO-MAX系列混合拼接矩阵切换器是一款配置灵活的拼接与无缝矩阵。此系列矩阵采用高性能的硬件设计**支持各类高清晰数字/模拟信号切换处理，并支持双向RS-232、双向IR信号分配切换功能。还能将一个完整的图像信号划分成多个信号，分配给多个显示单元，同时组成一个大的显示屏幕来显示动态画面，为各行业的多种视频及控制信号分配切换处理提供一站式解决方案，可广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、智能交通管理中心、指挥控制中心等场所。
| 产品型号 | PRO-MAX0808 |
| 接口 | |
| 可接输入卡数量/输入路数 | 2/8 |
| 可接输出卡数量/输出路数 | 2/8 |
| 输入插卡类型 | PMAX-IN HDMI4；PMAX-IN DVI4； PMAX-IN HD4； PMAX-IN VGA4； PMAX-IN SF4； PMAX-IN SDI4 |
| 输出插卡类型 | 无缝输出：PMAX-OUT HDMI4；PMAX-OUT DVI4； PMAX-OUT HD4； PMAX-OUT VGA4； PMAX-OUT SF4； PMAX-OUT SDI4； 拼接输出：PJMAX-OUT HDMI4；PJMAX-OUT DVI4； PJMAX-OUT HD4； PJMAX-OUT VGA4； PJMAX-OUT SF4； PJMAX-OUT SDI4； |
| 接口带宽 | 6.75Gbps |
| 串口控制 | |
| 串行控制接口 | RS-232，9-针母D型接口与9-针公D型接口 |
| 波特率与协议 | 波特率：9600，数据位：8位，停止位：1，无奇偶校验位 |
| 串行控制口结构 | 9针母D型接口：2 = TX，3 = RX，5 = GND； 9针公D型接口：3 = TX，2 = RX，5 = GND |
| KEYBOARD控制接口 | |
| 键盘控制接口 | 4位3.8mm凤凰接口 |
| 使用方式 | 与扩展键盘MCP100配套使用 |
| 键盘控制口结构 | +5V=DC5V , + = DATA+, -=DATA- GND = 信号地 |
| 以太网控制 | |
| 以太网控制接口 | RJ-45母接口 |
| 以太网控制协议 | TCP/IP |
| 以太网控制速率 | 自适应10M/100M，全双工或半双工 |
| 规格 | |
| 系统工作电源 | 100VAC ~ 240VAC，50/60 Hz，国际自适应电源 |
| 储存、工作温度 | 0～ +50°C |
| 储存、工作湿度 | 20% ～70% |
| 机箱尺寸 | 2U |
| 产品重量(不包含任何板卡) | 约5Kg |
| 满载功耗(不包含任何板卡) | 18W |
| 尺寸(mm) | 483L x 400W x 88H |
| 平均故障间隔时间 | 30,000小时 |
| 质保 | 1年免费保修，终生维护 |
系统连接图：
