波特率 | 2400 |
---|---|
工作电压 | 220 |
类型 | 视频矩阵 |
视频输入 | SDI |
最大输入路数 | 8 |
分类 | 转换器、切换器 |
品牌 | 国产 |
型号 | ws206 |

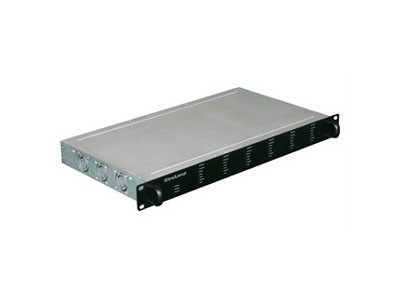

WS206 SDI/ASI矩阵切换器
1、产品概述
WS206 8×2/ 8×4 SDI/ASI矩阵切换器是由北京环路网数字图像技术有限公司自主研发。182型8×2矩阵切换器:8路SDI输入、2路SDI输出。每路输出都具有2分配SDI输出;184型8×4矩阵切换器:8路SDI输入、4路SDI输出。每路输出都具有2分配SDI输出。8路ASI输入、2路ASI输出。每路输出都具有2分配ASI输出
2、产品特点
l 高清及标清SDI信号兼容
l 182型8×2矩阵切换器:8路SDI输入、2路SDI输出。每路输出都具有2分配SDI输出
l 184型8×4矩阵切换器:8路SDI输入、4路SDI输出。每路输出都具有2分配SDI输出。
l 8路ASI输入、2路ASI输出。每路输出都具有2分配ASI输出
l 输出可以随意选择切换输入
l 切换记忆功能:重新通电后自动切换到上一次关机前的工作状态,适合无人值守。
重新通电后的切换状态也可改变设置为一一对应的状态,适合无人值守
l 主备计算机双RS232串口控制功能。串口协议简明可靠
3、应用范围
l 高标清电视传输流的分配、切换、传输
