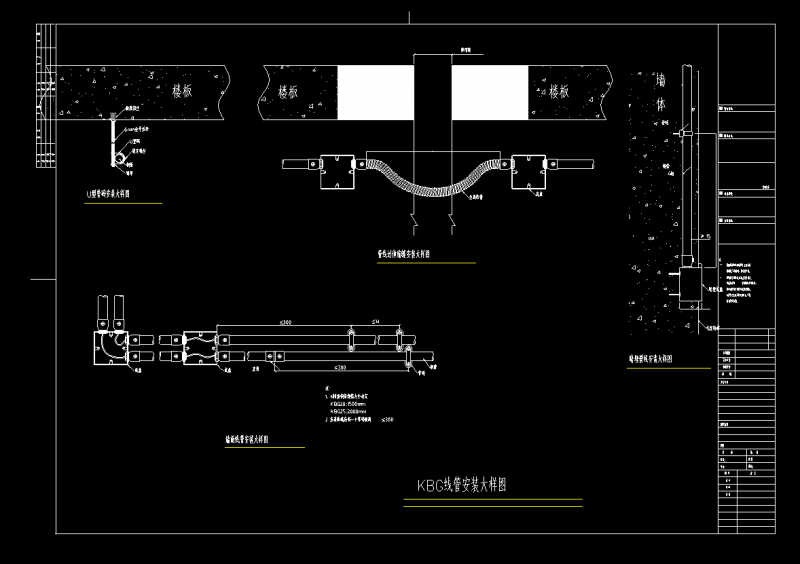

线缆穿管布线是项目中最常做的项目，尤其百kbg线管穿管，在暗埋时有一些疑问，不少朋友问到相关的图纸，本期我们来看下这个图纸。

这里面我们来看下关于金属管暗设时按下列要求施工：

金属管应用卡子固定，支持点间的间距不应超过3米。在距接线盒0.3米处，要用管卡将管子固定。在弯头的地方，两边也要固定。

光缆与电缆同管敷设时，应在暗管内预置塑料子管。将光缆敷设在子管内，使光缆和电缆分开布放，子管的外径应为光缆外径的2.5倍。

当弱电管道与强电管道平行布设时，应尽量使两者有一定的间距，以13CM左右为宜。

当线路明配时，弯曲半径不宜小于管外径的6倍，当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。

水平线垂直敷设的明配电线保护管，其水平垂直安装的允许偏差为1.5%，全长偏差不应大于管内径的1/2。

钢管不应有折扁和裂缝，管内应无铁屑及毛刺，切断口应平整、管口应光滑。

薄壁电线管的连接必须采用丝扣连接，管道套丝长度不应小于接头长度的1/2，在管接头两端应加跨接地线（不小于4平方毫米铜芯电线）。

砼楼板、墙及砖结构内暗装的各种信息点接线盒 与管连接应采用迫母固定。

暗敷与砼内的接线盒要求用湿水泥纸或塑料泡沫填满内部，不允许用水泥纸包外面。预埋在楼板、剪力墙内的钢管、接线盒应固定牢固，预防移位。

当电线管与设备直接连接时，应将管敷设到设备的接线盒内；当钢管与设备间接连接时，应增设电线保护软管或可挠金属保护管（金属软管）连接；选用软管接头时，不得利用金属软管作为接地体。

镀锌钢管或可挠金属电线保护管的跨接接地线，宜采用专用接地线卡跨接，不应采用熔焊连接。

明配钢管应排列整齐，固定点的间距应均匀，钢管管卡间的最大距离应符合规范的要求：管卡与终端、弯头中点、电气器具或接线盒（箱）边缘的距离宜为150—500毫米，中间的管卡最大间距为：

厚壁钢管DN15—20为1.5米，

薄壁钢管DN15—20为1.5米，

天花吊顶内敷设的钢管应按明配管要求施工。

管内穿线前应将管内积水及杂物清除干净，导线在管内不得有接头，接头应在接线盒内进行，管口处应加塑料护咀，不同回路、不同电压等级、交流和直流的导线不应穿入同根管内。

管线穿过建筑物伸缩缝时，应在伸缩缝两端留接线盒和接地螺栓。
