IBMS智能化管理系统有什么技术要求?系统架构如何?


楼主     帖子创建时间:  2022-05-14 10:22 回复:0 关注量:29

不少弱电朋友对于IBMS方面其实是比较陌生的,因为这块建设的不多,但是经常会遇到,本期我们一起来了解关于IBMS智能化管理系统的技术要求与实施方式。

一、IBMS智能化管理系统总体技术要求

超5星酒店“IBMS智能化管理系统”应总体满足以下技术要求:

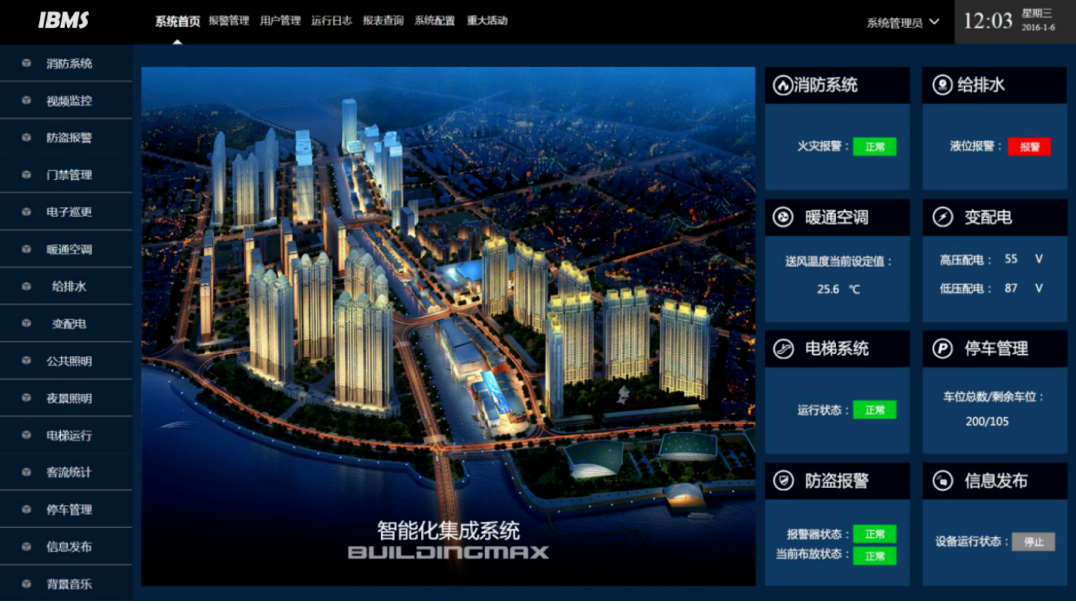

IBMS智能化管理系统

1实现功能

从日常操作管理和专业系统管理两方面,“IBMS智能化管理系统”应具备两类功能:

1)针对日常操作管理,要能够实时监测各个功能子系统的关键运行数据,能够实现各设备子系统运行模式的设定;当各子系统出现工作状态异常时,能够通过集中控制软件,在中控室内发出声音提示;数据的显示以及模式的设定应根据超5星酒店物业管理的功能需求设计,并且人机交互界面尽量人性化、简明易懂。

2)专业系统管理包括设备维护管理、长期的节能诊断和系统运行模式的改进等,针对以上功能需求,“IBMS智能化管理系统”应提供编辑修改运行模式的功能,远程修改具体设备启停状态和设定参数的功能,详细、长期、准确的数据记录,以及修改自动控制逻辑的功能。交互界面软件应尽量专业化、全面和易于编辑,以方便专业人员对“IBMS智能化管理系统”集中控制功能进行修改和升级。

2 标准化和兼容性

1)标准化:要求采用同一套技术方案实现各个超5星酒店的集中控制。

2)兼容性:要求集成平台可通过标准化接口方案,与超5星酒店各主要子系统产品供应商的技术相兼容,各主要子系统包括BA、消防、安防、公共照明、夜景照明、电梯监视、客流统计、停车管理、信息发布、背景音乐、能耗计量等。

3 灵活性和可扩展

“IBMS智能化管理系统”集成平台须具备一定的灵活性和可扩展性。当超5星酒店机电系统发出局部变化时,“IBMS智能化管理系统”集成平台应能便捷地进行调整,无需重新对硬件、软件结构重新进行设计。此外,“IBMS智能化管理系统”须具备更新运行策略的功能,集成平台可以便捷地导入更先进的运行策略。


二、IBMS智能化管理系统的整体架构

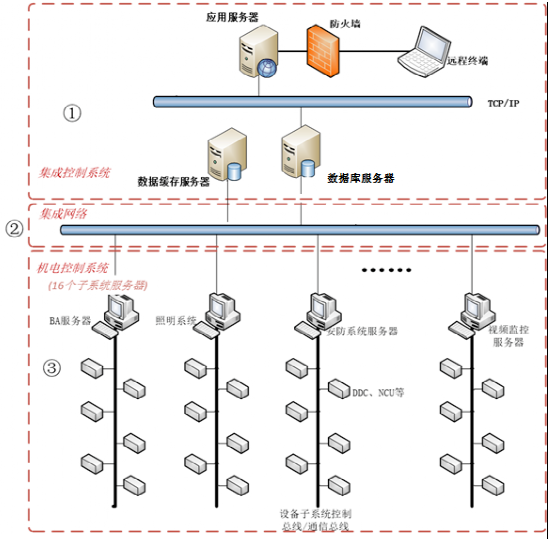

根据上述设计原则,结合超5星酒店物业管理需求以及目前系统集成和软件行业的现有技术,IBMS智能化管理系统的整体架构如图1-1所示。


图1-1 IBMS智能化管理系统集成平台的整体架构

图中,①为“IBMS智能化管理系统”集成平台,在原有BA等设备子系统基础上新增加的数据库及软件,①通过集成网络②与原有各个机电控制系统③的子系统控制中心(服务器)完成数据交换,从而实现通过“IBMS智能化管理系统”集中控制系统对各个子系统的监控。

2.1 IBMS智能化管理系统的功能模式

      在系统运行过程中,物业管理人员可以通过用户服务器提供的管理程序和界面,通过操纵模式按键,改变系统的运行模式。“IBMS智能化管理系统”集成平台将模式转变命令发送给各个子系统控制。子系统服务器预先存有各种运行模式的自动执行程序,从而实现各种模式下各个子系统的自动运行。此外,用户服务器安装有集成优化控制管理程序,可以综合各个子系统的运行现状,给出更优化的运行方案,自动修改运行模式或设备运行状态,并发送给子系统服务器执行。

      在系统调试和系统维护升级时,具有专业知识的专家可以根据权限进入到“IBMS智能化管理系统”系统编辑模式。系统提供模式编辑功能,可以供专家自由组合各个各种运行条件和执行方案,灵活编辑各种运行模式和集成运行策略。

2.2 “IBMS智能化管理系统”的架构

      在此架构中,即使没有“IBMS智能化管理系统”,在各个子系统控制中心(服务器)上依然可以分别实现对各自子系统设备的监控。从而,基本维持超5星酒店现有弱电系统结构及相应的设计、建设、调试流程。唯一变化的是,是要求各个设备子系统必须支持“IBMS智能化管理系统”集中管理功能。

      ①主要靠软件实现。基于数据库技术,①将来各个子系统的数据打散,按照“IBMS智能化管理系统”管理模式重构数据库,从而在数据层面实现各个子系统数据的平等、无差别集成。在此基础上,①包含一系列监控管理功能程序,以实现集成化的模式改变、系统启停、能耗监管以及设备财产管理等功能。

      ②是①与③的接口网络。为了实现“标准化”,考虑到各子系统提供商的技术能耗,技术发展趋势,本技术方案确定了两套通用的网络通信方案,要求各个设备子系统至少能支持网络通信方案之一。从而保证上述各子系统,与“IBMS智能化管理系统”集成控制系统之间数据的可靠上传、下达。

      为了支持“IBMS智能化管理系统”集中控制的可靠实现,各个设备子系统③,要通过②向①提供标准化的数据。所谓“标准化”,包括数据的物理含义(即温度、压力、设定值等哪些数据),数据的交互模式(即主从或主动发起等交互方式,数据传输频率等),数据的格式(数据的编码,精度、范围时、间戳等格式要求)等。对各个子系统的要求,应根据超5星酒店物业管理的需求来确定。在满足监控管理功能的前提下,应尽量减少数据的种类和数据,以避免海量数据给数据存储、管理和通信造成困难。


三、IBMS智能化管理系统硬件和机房环境要求

3.1 硬件结构

      如图1_1中①所示的部分。逻辑上,实现IBMS智能化管理系统,需要在原有各机电控制子系统的基础上,增加2台数据服务器(其中1台用来备份),1台用户服务器,和1台远程访问服务器。

      数据库服务器、用户服务器和远程访问服务器分别实现子系统数据的收集和重新整编;IBMS智能化管理系统集中监控功能、用户交互功能、集成控制优化功能;以及在超5星酒店之外的远程访问管理功能。

      只有数据库服务器与各功能子系统连接在同一个网段中。用户服务器与远程服务器通过另一个网络与数据库服务器连接。这样远程控制只能与数据库服务器连接,不能直接接入子系统控制网络,以避免远程无意或恶意的攻击直接导致子系统工作故障。从而提高了系统的可靠性,并方便实现权限管理。

IBMS智能化管理系统的硬件配置应包含但不限于以下设备:

类别

名称

数量

技术要求

建议品牌

集成平台硬件设备

应用服务器

1

1xE5-2643(3.3GHZ)CPU/8GB内存/硬盘1TB(SAS 7.2K 3.5寸)*3/DVD/RAID5 H310/双电源495W/机架式导轨/三年7x24x4服务  OEM windows server 2012标准版操作系统


数据库服务器

1

1xE5-2643(3.3GHZ)CPU/8GB内存/硬盘1TB(SAS 7.2K 3.5寸)*3/DVD/RAID5 H310/双电源495W/机架式导轨/三年7x24x4服务  OEM windows server 2012标准版操作系统


数据缓存服务器

1

1xE5-2643(3.3GHZ)CPU/8GB内存/硬盘1TB(SAS 7.2K 3.5寸)*3/DVD/RAID5 H310/双电源495W/机架式导轨/三年7x24x4服务  OEM windows server 2012标准版操作系统

(商管、百货合用)


显示器、键鼠

1

22寸


触摸屏显示器

3

22寸液晶监视器


数据库

2

SQL Server 2008 R2标准版


工作站

1

E5-1607(3.0GHZ)/4GB*2/1TB(SATA)/DVD/NVS300 512M/键鼠/三年服务,21.5英寸显示器/E2213H[16:9 宽屏 VGA,DVI] 。OEM windows 7简体中文版操作系统 /三年7x24x4服务


交换机

2

千兆交换机,端口数量至少满足24GE+4SFP( 即每台交换机24个千兆电口、4个光纤上联口,满配光端口模块),支持三层转发,所有端口实现千兆线速转发/三年7x24x4服务


不间断电源UPS

1

UPS容量:不小于5KVA,在线式,电池后备时间:15分钟


i.IBMS智能化管理系统集成系统服务器、网关等设备,以及16个子系统服务器统一安装在集成监控机房及托管机房中。


3.2 通信协议和接口

数据库与机电子系统的通信接口

1)物理界面接口

IBMS智能化管理系统集成平台与各子系统物理界面接口应满足下表中的要求:

功能集

子系统

接口标准

消防管理

消防系统

基于TCP/IP的网络接口或者RS232、RS485的串口

安防管理

视频监控

基于TCP/IP的网络接口

防盗报警

基于TCP/IP或者UDP/IP的网络接口

门禁管理

基于TCP/IP或者UDP/IP的网络接口

电子巡更

基于TCP/IP的网络接口

设备管理

暖通空调

基于TCP/IP的网络接口

给水排水

基于TCP/IP的网络接口

变配电

基于TCP/IP的网络接口

公共照明

基于TCP/IP的网络接口或者RS232、RS485的串口

夜景照明

基于TCP/IP的网络接口或者RS232、RS485的串口

电梯运行

基于TCP/IP的网络接口或者RS232、RS485的串口

运营管理

客流统计

基于TCP/IP的网络接口

停车管理

基于TCP/IP的网络接口

信息发布

TCP/IP的网络接口或者RS232、RS485的串口

背景音乐

基于TCP/IP的网络接口

节能管理

能耗计量

基于TCP/IP的网络接口




2)通讯协议

IBMS智能化管理系统集成平台与各子系统通信协议应满足下表中的要求:

功能集

子系统

接口标准

消防管理

消防系统

OPC、BACnet、ModBus

安防管理

视频监控

SDK(录像系统)

防盗报警

OPC、SDK

门禁管理

OPC、SDK

电子巡更

SDK、ODBC

设备管理

暖通空调

OPC、BACnet

给水排水

OPC、BACnet

变配电

OPC、BACnet、ModBus

公共照明

OPC、EIB

夜景照明

OPC

电梯运行

OPC、ModBus

运营管理

客流统计

OPC、SDK、ODBC

停车管理

OPC、SDK、ODBC

信息发布

SDK、ModBus

背景音乐

OPC、SDK、ODBC

节能管理

能耗计量

OPC、SDK、ODBC


3)数据交互

各子系统应向集成平台提供基于信息点的数据交互方式,使得集成平台能够实时获取各子系统的关键数据,从而为基于数据的跨系统集成提供基础。

IBMS系统集成平台与各个子系统交互的数据内容,应符合“附件2.集成软件数据内容标准”中的规定。在IBMS系统设计和调试阶段,集成平台和子系统供方都需要根据数据内容标准确定信息点的种类和数量,设计数据库的内容和结构。“附件2.集成软件数据内容标准”是分别对集成平台和子系统功能验收的依据。


远程访问服务的接口方式

      为了方便对各个超5星酒店进行区域级的集成化管理,“IBMS智能化管理系统”集成控制系统应预留远程访问接口。

      通过远程访问接口,用户可以从超5星酒店以外的任何互联网接口访问超5星酒店的远程访问服务器,根据权限远程流量、查询、甚至修改超5星酒店的运行情况。

      远程访问通过互联网实现,采用B/S模式。系统中的远程访问服务器作为Sever,在有权限的情况下,用户可以通过Web浏览器,远程进入“IBMS智能化管理系统”。
