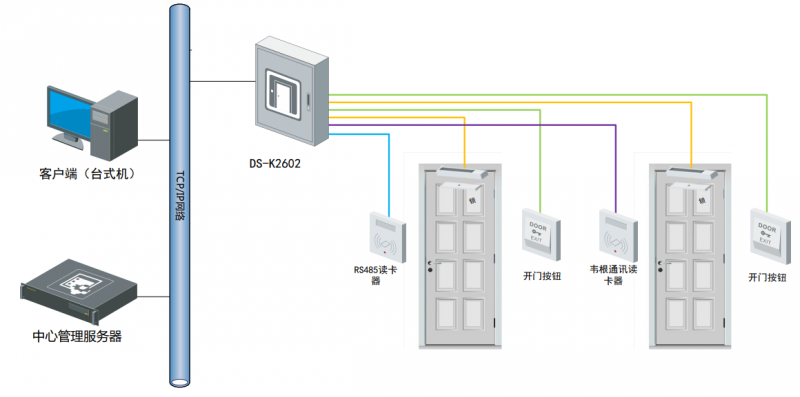

海康DS-K2602门禁主机用的朋友比较多，不少弱电人都问到如何接线？我们来海康门禁主机的具体接线图：

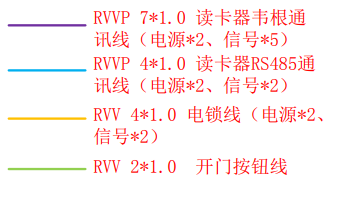

除了接线图，线材线径的使用说明也很重要，线径线材说明：

注 意 事 项 ：

1 、 DS - K2602门禁主机 ， 可 同 时 接 入 R S 4 8 5 通 讯 和 韦 根 通 讯 的 读 卡 器

2 、 每 个 门 最 多 可 以 同 时 接 入 四 个 读 卡 器 （ 2 个 R S 4 8 5 和 2 一 个 韦 根 读 卡 器 ）

3 、 主 机 接 韦 根 读 卡 器 时 ， 通 讯 距 离 不 可 超 过 6 0 米

4 、 读 卡 器 和 电 锁 距 离 主 机 距 离 超 过 1 0 0 米 时 ， 建 议 使 用 独 立 电 源 供 电 ， 且 电 源 要 与 主 机 电 源 共 地
